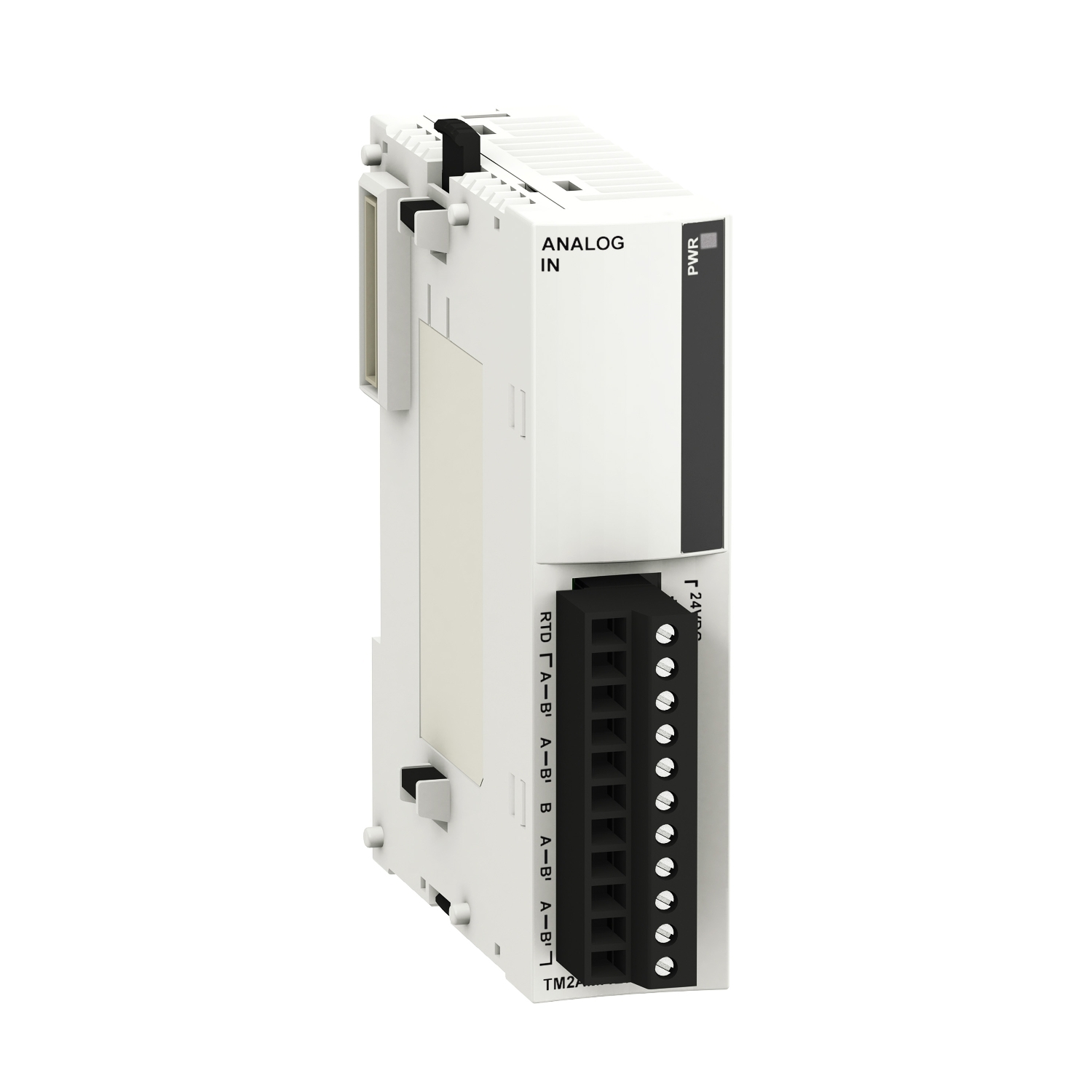

modul analognog ulaza M238- 4 ulaza naponski/strujni/temperat.- nediferencijalni
- Šifra proizvoda: TM2AMI4LT
- Kategorija: Kontroleri za jednostavne aplikacije
| Tip proizvoda ili komponente | I/O modul proširenja |
|---|---|
| Grupa proizvoda | Modicon M238 logički kontroler |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Modicon M238 logički kontroler |
| Tip proizvoda ili komponente | I/O modul proširenja |
| Broj analognih ulaza | 4 |
| Preslušavanje | <= 1 LSB |
| Tip analognog ulaza | napon 0…10 V nediferencijalni |
| Tip analognog ulaza | Pt 100/Pt 1000 temperaturna sonda – 200…600 °C nediferencijalni |
| Tip analognog ulaza | Ni 100/Ni 1000 temperaturna sonda – 50…150 °C nediferencijalni |
| Tip analognog ulaza | struja 0…20 mA nediferencijalni |
Dopunske Informacije
| Lsb vrednost | 2.5 mV napon napon |
| Lsb vrednost | 4.8 µA struja struja |
| Lsb vrednost | 0.2 °C temperaturna sonda Pt 100/Pt 1000 |
| Lsb vrednost | 0.05 °C temperaturna sonda Ni 100/Ni 1000 |
| Električna veza | 1 odvojivi vijčani priključni blok |
| Izolacija između kanala i interne elektronike | fotokapler |
| Impedansa ulaza | >= 10 kOhm temperaturna sonda |
| Impedansa ulaza | 470 Ohm struja |
| Impedansa ulaza | 10 kOhm napon |
| Greška merenja | +/- 0.2 % od pune skale 0…10 V 0…10 V pri 25 °C |
| Greška merenja | +/- 0.2 % od pune skale 4…20 mA 4…20 mA pri 25 °C |
| Greška merenja | +/- 0.4 % od pune skale Pt 100/Pt 1000, Ni 100/ Ni 1000 pri 25 °C |
| Nelinearnost | +/- 0.02 %FS |
| Ukupna greška | +/-0.5 %FS |
| Napajanje | spoljašnje napajanje |
| Dopustivo trajno preopterećenje | 40 mA, tip analognog ulaza: struja |
| Dopustivo trajno preopterećenje | 13 V, tip analognog ulaza: napon |
| Potrošnja struje | 50 mA pri 5 V DC interno |
| Potrošnja struje | 60 mA pri 24 V DC spoljašnje |
| Rezolucija analognog ulaza | 12 bitova |
| Period akvizicije | 320 ms po kanalu + 1 vreme ciklusa kontrolera temperaturna sonda |
| Period akvizicije | 160 ms po kanalu + 1 vreme ciklusa kontrolera napon/struja |
| Masa proizvoda | 0.085 kg |
| Tip kabla | oklopljen kabl |
| Ograničenje napona napajanja | 20.4-28.8 V |
| Temperaturni koeficijent | +/- 0.004 %FS/°C, tip analognog ulaza: temperaturna sonda |
| Temperaturni koeficijent | +/- 0.009 %FS/°C, tip analognog ulaza: struja |
| Temperaturni koeficijent | +/- 0.009 %FS/°C, tip analognog ulaza: napon |
| Kompatibilnost grupe proizvoda | Twido |
| Kompatibilnost grupe proizvoda | Advantys OTB |
| [us] nazivni napon | 24 V DC |
| Trajanje uzorkovanja | 160 milisekundi |
| Tačnost ponavljanja | +/-0.1 %FS |
