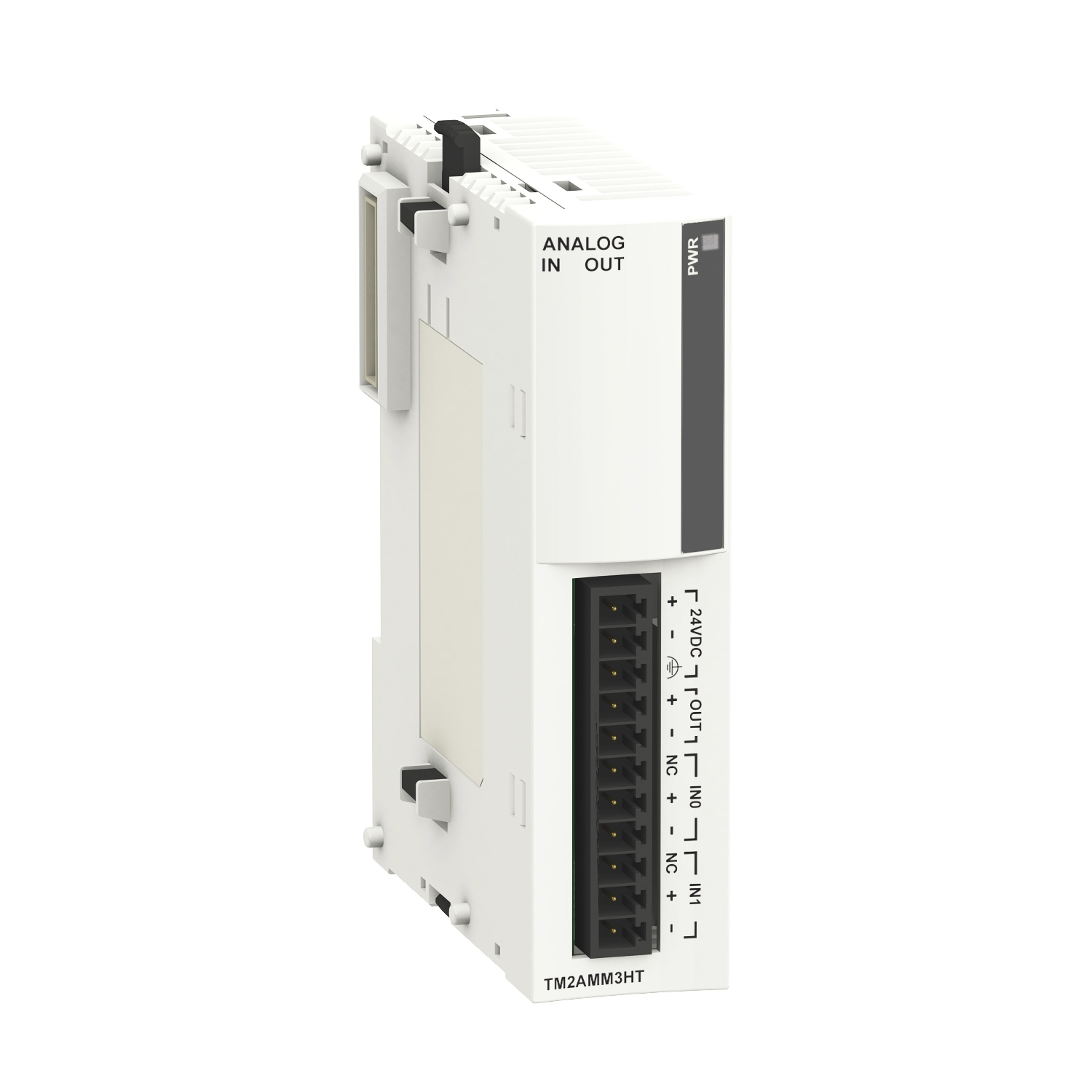

analogni ulazno/izlazni modul M238 -2 ulaza naponski/strujni visoki nivo-1 izlaz
- Šifra proizvoda: TM2AMM3HT
- Kategorija: Kontroleri za jednostavne aplikacije
| Tip proizvoda ili komponente | ulazni/izlazni analogni modul |
|---|---|
| Grupa proizvoda | Modicon M238 logički kontroler |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Modicon M238 logički kontroler |
| Tip analognog izlaza | struja: 4…20 mA |
| Tip analognog izlaza | napon: 0…10 V |
| Tip proizvoda ili komponente | ulazni/izlazni analogni modul |
| Nivo ulaza | visok nivo |
| Broj analognih ulaza | 2 |
| Broj analognih izlaza | 1 |
| Preslušavanje | <= 2 LSB |
| Tip analognog ulaza | struja 4…20 mA nediferencijalni |
| Tip analognog ulaza | napon 0…10 V nediferencijalni |
Dopunske Informacije
| Lsb vrednost | 2.5 mV napon napon |
| Lsb vrednost | 4.8 µA struja struja |
| Električna veza | 1 odvojivi vijčani priključni blok |
| Izolacija između kanala i interne elektronike | fotokapler |
| Izlazna greška | +/- 1 %FS |
| Impedansa ulaza | >= 10 Ohm struja |
| Impedansa ulaza | >= 1 MOhm napon |
| Greška merenja | +/- 0.2 % od pune skale 0…10 V 0…10 V pri 25 °C |
| Greška merenja | +/- 0.2 % od pune skale 4…20 mA 4…20 mA pri 25 °C |
| Tip opterećenja | rezistivno |
| Nelinearnost | +/- 0.2 %FS, tip analognog ulaza: struja, tip analognog izlaza: struja |
| Nelinearnost | +/- 0.2 %FS, tip analognog ulaza: napon, tip analognog izlaza: napon |
| Ukupna greška | +/-1 %FS, tip analognog ulaza: struja, tip analognog izlaza: struja |
| Ukupna greška | +/-1 %FS, tip analognog ulaza: napon, tip analognog izlaza: napon |
| Napajanje | spoljašnje napajanje |
| Dopustivo trajno preopterećenje | 40 mA, tip analognog ulaza: struja |
| Dopustivo trajno preopterećenje | 13 V, tip analognog ulaza: napon |
| Potrošnja struje | 50 mA pri 24 V DC spoljašnje |
| Potrošnja struje | 50 mA pri 5 V DC interno |
| Rezolucija analognog ulaza | 12 bitova |
| Period akvizicije | 60 ms po kanalu + 1 vreme ciklusa kontrolera |
| Masa proizvoda | 0.085 kg |
| Tip kabla | oklopljen kabl |
| Rezolucija analognog izlaza | 12 bitova |
| Ograničenje napona napajanja | 19.2-30 V |
| Vreme stabilizacije | 20 milisekundi |
| Impedansa omskog opterećenja | >= 2000 Ohm napon |
| Impedansa omskog opterećenja | <= 300 Ohm struja |
| Talasanje izlaza | <= 1 LSB |
| Temperaturni koeficijent | +/-0.006 %FS/°C, tip analognog ulaza: 0…10 V |
| Temperaturni koeficijent | +/-0.006 %FS/°C, tip analognog ulaza: 4…20 mA |
| Temperaturni koeficijent | +/-0.015 %FS/°C, tip analognog ulaza: 0…10 V, tip analognog izlaza: 0…10 V |
| Temperaturni koeficijent | +/-0.015 %FS/°C, tip analognog ulaza: 4…20 mA, tip analognog izlaza: 4…20 mA |
| Kompatibilnost grupe proizvoda | Twido |
| Kompatibilnost grupe proizvoda | Advantys OTB |
| Vreme konverzije | 20 ms + 1 vreme ciklusa kontrolera |
| [us] nazivni napon | 24 V DC |
| Trajanje uzorkovanja | 10 milisekundi |
| Tačnost ponavljanja | +/-0.5 %FS za ulaz/izlaz |
