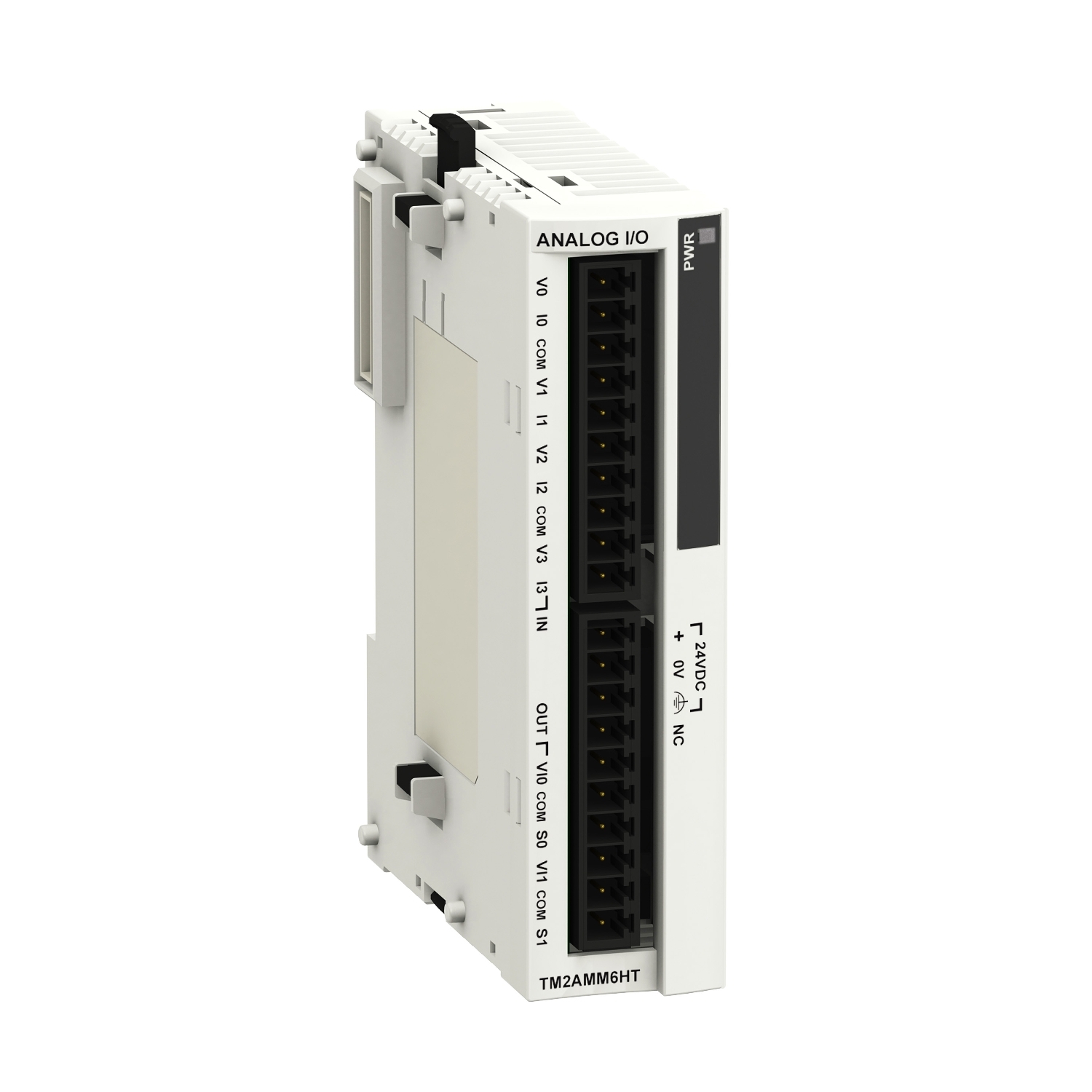

analog. ulazno/izlazni modul M238-4 ulaza naponski/strujni visoki nivo-2 izlaza
- Šifra proizvoda: TM2AMM6HT
- Kategorija: Kontroleri za jednostavne aplikacije
| Tip proizvoda ili komponente | I/O modul proširenja |
|---|---|
| Grupa proizvoda | Modicon M238 logički kontroler |
- Opis proizvoda
Osnovne Informacije
| Tip analognog izlaza | struja: 4…20 mA |
| Tip analognog izlaza | napon: 0…10 V |
| Tip proizvoda ili komponente | I/O modul proširenja |
| Broj analognih ulaza | 4 |
| Preslušavanje | <= 2 LSB |
| Tip analognog ulaza | struja 4…20 mA nediferencijalni |
| Tip analognog ulaza | napon 0…10 V nediferencijalni |
| Grupa proizvoda | Modicon M238 logički kontroler |
| Nivo ulaza | visok nivo |
| Broj analognih izlaza | 2 |
Dopunske Informacije
| Lsb vrednost | 2.5 mV napon napon |
| Lsb vrednost | 4 µA struja struja |
| Električna veza | 1 odvojivi vijčani priključni blok |
| Izlazna greška | +/- 1 %FS |
| Impedansa ulaza | >= 1 Ohm napon |
| Impedansa ulaza | <= 250 MOhm struja |
| Nelinearnost | +/- 0.4 %FS, tip analognog ulaza: struja |
| Nelinearnost | +/- 0.4 %FS, tip analognog ulaza: napon |
| Nelinearnost | +/- 0.5 %FS, tip analognog izlaza: struja |
| Nelinearnost | +/- 0.5 %FS, tip analognog izlaza: napon |
| Ukupna greška | +/- 1.5 %FS, tip analognog izlaza: struja |
| Ukupna greška | +/- 1.5 %FS, tip analognog izlaza: napon |
| Ukupna greška | +/-1 %FS, tip analognog ulaza: struja, tip analognog izlaza: struja |
| Ukupna greška | +/-1 %FS, tip analognog ulaza: napon, tip analognog izlaza: napon |
| Napajanje | spoljašnje napajanje |
| Potrošnja struje | 60 mA pri 5 V DC interno |
| Potrošnja struje | 80 mA pri 24 V DC spoljašnje |
| Rezolucija analognog ulaza | 12 bitova |
| Period akvizicije | 16 ms po kanalu + 1 vreme ciklusa kontrolera |
| Masa proizvoda | 0.085 kg |
| Rezolucija analognog izlaza | 12 bitova |
| Vreme stabilizacije | 20 milisekundi |
| Talasanje izlaza | <= 1 LSB |
| Kompatibilnost grupe proizvoda | Twido |
| Kompatibilnost grupe proizvoda | Advantys OTB |
| Vreme konverzije | 20 ms + 1 vreme ciklusa kontrolera |
| [us] nazivni napon | 24 V DC |
| Trajanje uzorkovanja | 16 milisekundi |
| Tačnost ponavljanja | +/- 1 %FS za izlaz |
| Tačnost ponavljanja | +/-0.5 %FS za ulaz |
| Izolacija između kanala i interne elektronike | fotokapler |
| Greška merenja | +/- 0.5 % od pune skale 0…10 V pri 25 °C |
| Greška merenja | +/- 0.5 % od pune skale 4…20 mA pri 25 °C |
| Greška merenja | +/- 0.9 % od pune skale 0…10 V pri 25 °C |
| Greška merenja | +/- 0.9 % od pune skale 4…20 mA pri 25 °C |
| Tip opterećenja | rezistivno |
| Dopustivo trajno preopterećenje | 40 mA, tip analognog ulaza: struja |
| Dopustivo trajno preopterećenje | 13 V, tip analognog ulaza: napon |
| Tip kabla | oklopljen kabl |
| Ograničenje napona napajanja | 19.2-30 V |
| Impedansa omskog opterećenja | >= 2000 Ohm napon |
| Impedansa omskog opterećenja | <= 300 Ohm struja |
| Temperaturni koeficijent | +/- 0.02 %FS/°C, tip analognog izlaza: 0…10 V |
| Temperaturni koeficijent | +/- 0.02 %FS/°C, tip analognog izlaza: 4…20 mA |
| Temperaturni koeficijent | +/-0.015 %FS/°C, tip analognog ulaza: 0…10 V, tip analognog izlaza: 0…10 V |
| Temperaturni koeficijent | +/-0.015 %FS/°C, tip analognog ulaza: 4…20 mA, tip analognog izlaza: 4…20 mA |
