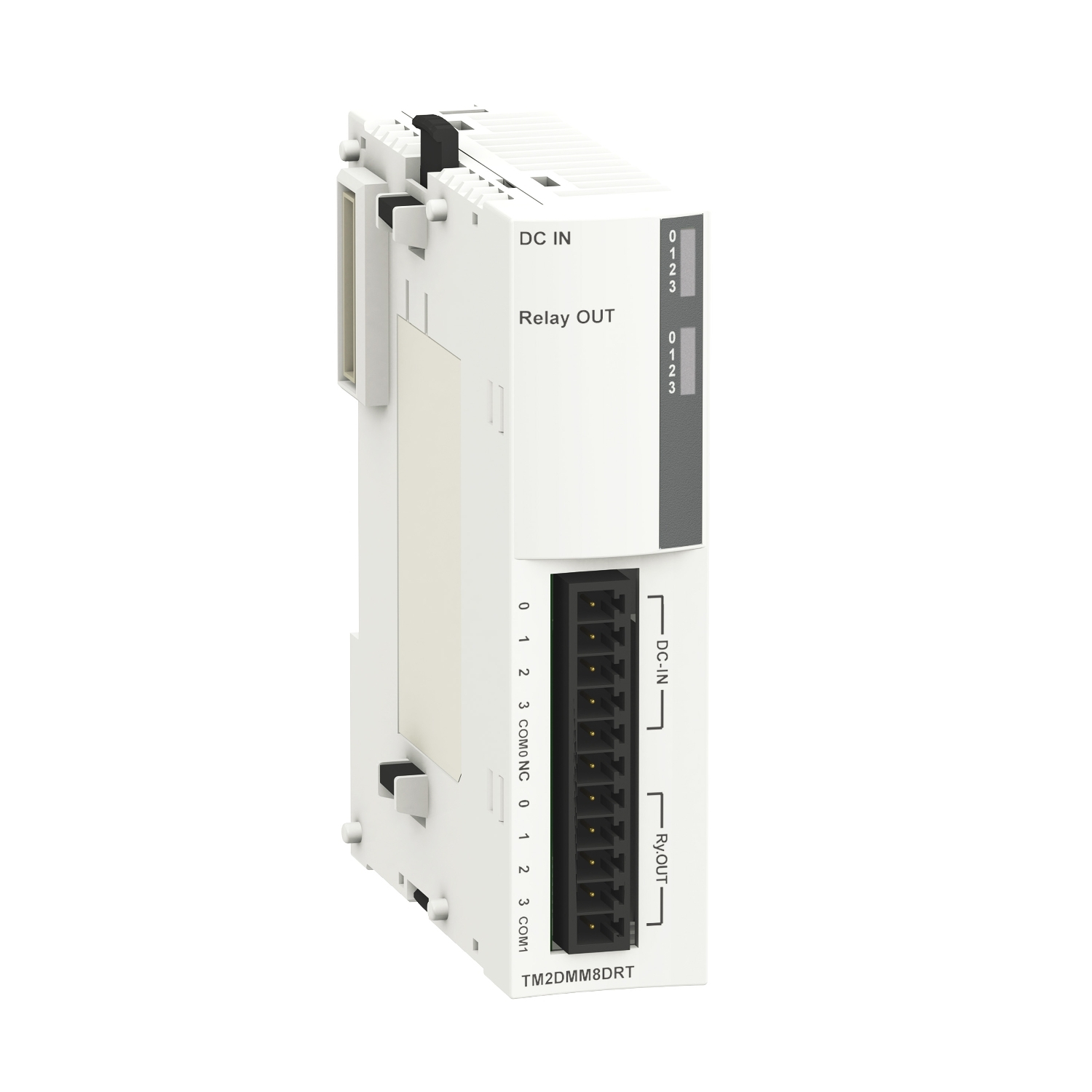

digitalni I/O modul M238 – 4 ulaza 24 V DC – 4 izlaza relej- 1 priključni blok
- Šifra proizvoda: TM2DMM8DRT
- Kategorija: Kontroleri za jednostavne aplikacije
| Tip proizvoda ili komponente | digitalni I/O modul |
|---|---|
| Grupa proizvoda | Modicon M238 logički kontroler |
- Opis proizvoda
Osnovne Informacije
| Tip digitalnog izlaza | relej |
| Grupa proizvoda | Modicon M238 logički kontroler |
| Napon digitalnog ulaza | 24 V |
| Tip napona digitalnog ulaza | DC |
| Tip proizvoda ili komponente | digitalni I/O modul |
| Broj digitalnih izlaza | 4 |
| Broj digitalnog ulaza | 4 |
Dopunske Informacije
| Električna veza | 1 odvojivi vijčani priključni blok |
| Minimalna struja preklapanja | 0.1 mA pri 0.1 V DC |
| Funkcija digitalnog izlaza | 1 NO |
| Struja po kanalu | 2 A |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Maksimalna struja po izlaznoj zajedničkoj tački | 7 A |
| Vreme odziva | <= 10 ms iz stanja 0 do stanja 1 za izlaz |
| Vreme odziva | <= 5 ms iz stanja 1 do stanja 0 za izlaz |
| Vreme odziva | 4 ms u stanju 0 za ulaz |
| Vreme odziva | 4 ms u stanju 1 za ulaz |
| Potrošnja struje | 20 mA pri 24 V DC u stanju 1 za sve ulaze/izlaze |
| Potrošnja struje | 25 mA pri 5 V DC u stanju 1 za sve ulaze/izlaze |
| Struja digitalnog ulaza | 7 mA |
| Ograničenje napona ulaza | 20.4…28.8 V |
| Električna trajnost | 100000 ciklusa 0.5 A AC-15 240 V AC cos phi = 0.35 induktivno |
| Električna trajnost | 100000 ciklusa 1 A AC-15 240 V AC cos phi = 0.7 induktivno |
| Električna trajnost | 100000 ciklusa 1 A DC-13 24 V DC induktivno (L/R = 7 ms) |
| Električna trajnost | 100000 ciklusa 2 A 240 V AC rezistivno |
| Električna trajnost | 100000 ciklusa 2 A 30 V DC rezistivno |
| Masa proizvoda | 0.095 kg |
| Izolacija između kanala | bez |
| Izolacija između kanala i interne elektronike | 2300 V tokom 1 minuta (izlaz) |
| Izolacija između kanala i interne elektronike | 500 V tokom 1 minuta (ulaz) |
| Izolacija između izlazne grupe kanala | 1500 V tokom 1 minuta |
| Logika digitalnog ulaza | sink ili source |
| Lokalna signalizacija | 1 displej |
| Mehanička trajnost | 20000000 ciklusa |
| Impedansa ulaza | 3.4 kΩ |
| Kompatibilnost grupe proizvoda | Twido |
| Kompatibilnost grupe proizvoda | Advantys OTB |
| Izolacija ulaznih i izlaznih kanala | 1500 V tokom 1 minuta |
| Broj zajedničkih tačaka | 1 za izlaz |
| Broj zajedničkih tačaka | 1 za ulaz |
| Otpornost kontakta | 45 mΩ |
