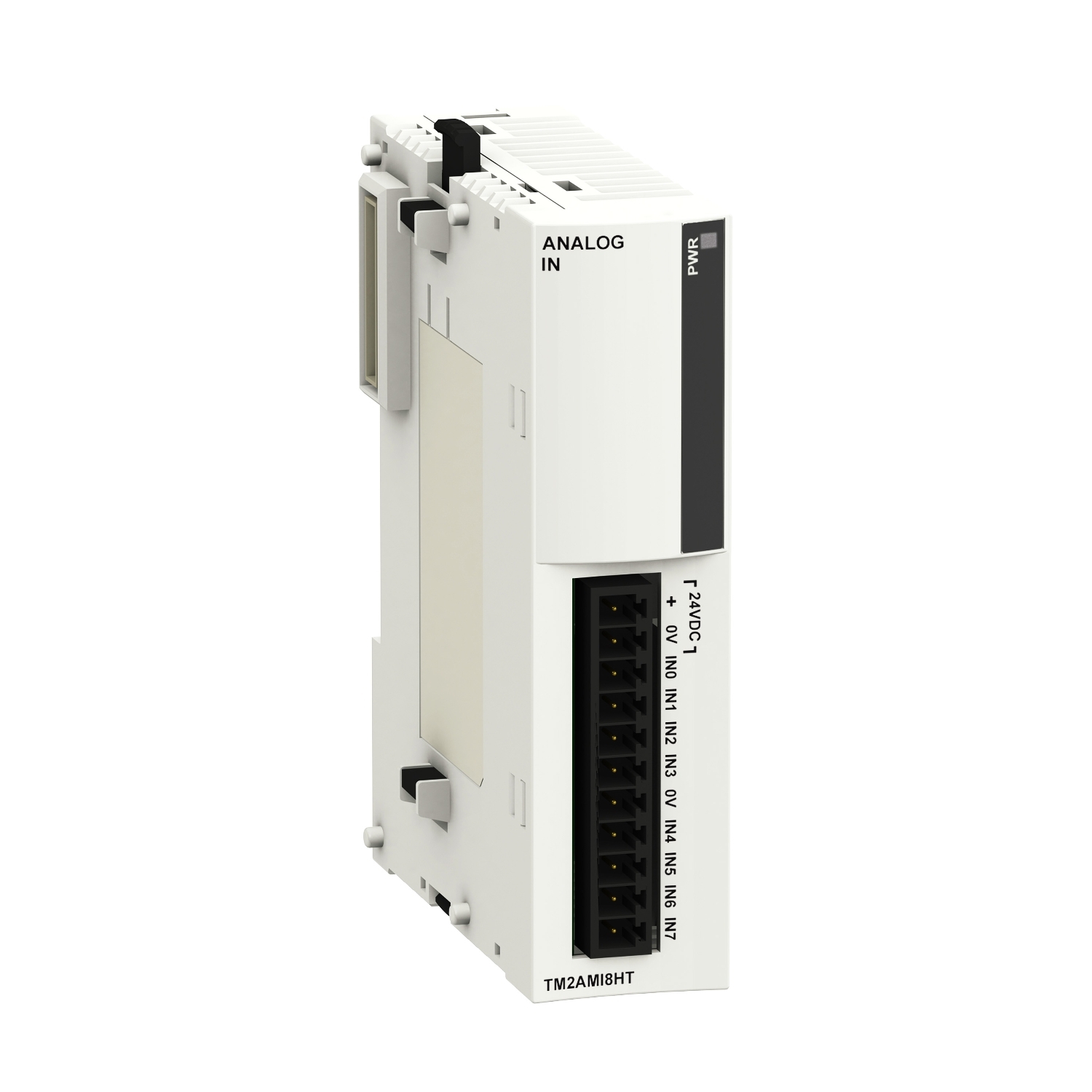

modul analognog ulaza M238 – 8 ulaza naponski/strujni – nediferencijalni
- Šifra proizvoda: TM2AMI8HT
- Kategorija: Kontroleri za jednostavne aplikacije
| Tip proizvoda ili komponente | I/O modul proširenja |
|---|---|
| Grupa proizvoda | Modicon M238 logički kontroler |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Modicon M238 logički kontroler |
| Tip proizvoda ili komponente | I/O modul proširenja |
| Broj analognih ulaza | 8 |
| Preslušavanje | <= 1 LSB |
| Tip analognog ulaza | struja 4…20 mA nediferencijalni |
| Tip analognog ulaza | napon 0…10 V nediferencijalni |
Dopunske Informacije
| Lsb vrednost | 19.5 µA struja |
| Lsb vrednost | 9.7 mV napon |
| Električna veza | 1 odvojivi vijčani priključni blok napajanje |
| Električna veza | 1 odvojivi vijčani priključni blok za senzore |
| Izolacija između kanala i interne elektronike | fotokapler |
| Impedansa ulaza | >= 10 kOhm napon |
| Impedansa ulaza | 470 Ohm struja |
| Greška merenja | +/- 0.2 % od pune skale pri 25 °C |
| Nelinearnost | +/- 0.002 %FS |
| Ukupna greška | +/-1 %FS |
| Napajanje | spoljašnje napajanje |
| Dopustivo trajno preopterećenje | 40 mA, tip analognog ulaza: struja |
| Dopustivo trajno preopterećenje | 13 V, tip analognog ulaza: napon |
| Potrošnja struje | 45 mA pri 24 V DC spoljašnje |
| Potrošnja struje | 60 mA pri 5 V DC interno |
| Rezolucija analognog ulaza | 10 bitova |
| Period akvizicije | 160 ms po kanalu + 1 vreme ciklusa kontrolera |
| Masa proizvoda | 0.085 kg |
| Tip kabla | oklopljen kabl |
| Ograničenje napona napajanja | 20.4-28.8 V |
| Temperaturni koeficijent | +/-0.01 %FS/°C |
| Kompatibilnost grupe proizvoda | Twido |
| Kompatibilnost grupe proizvoda | Advantys OTB |
| [us] nazivni napon | 24 V DC |
| Trajanje uzorkovanja | 160 milisekundi |
| Tačnost ponavljanja | +/- 0.4 %FS |
