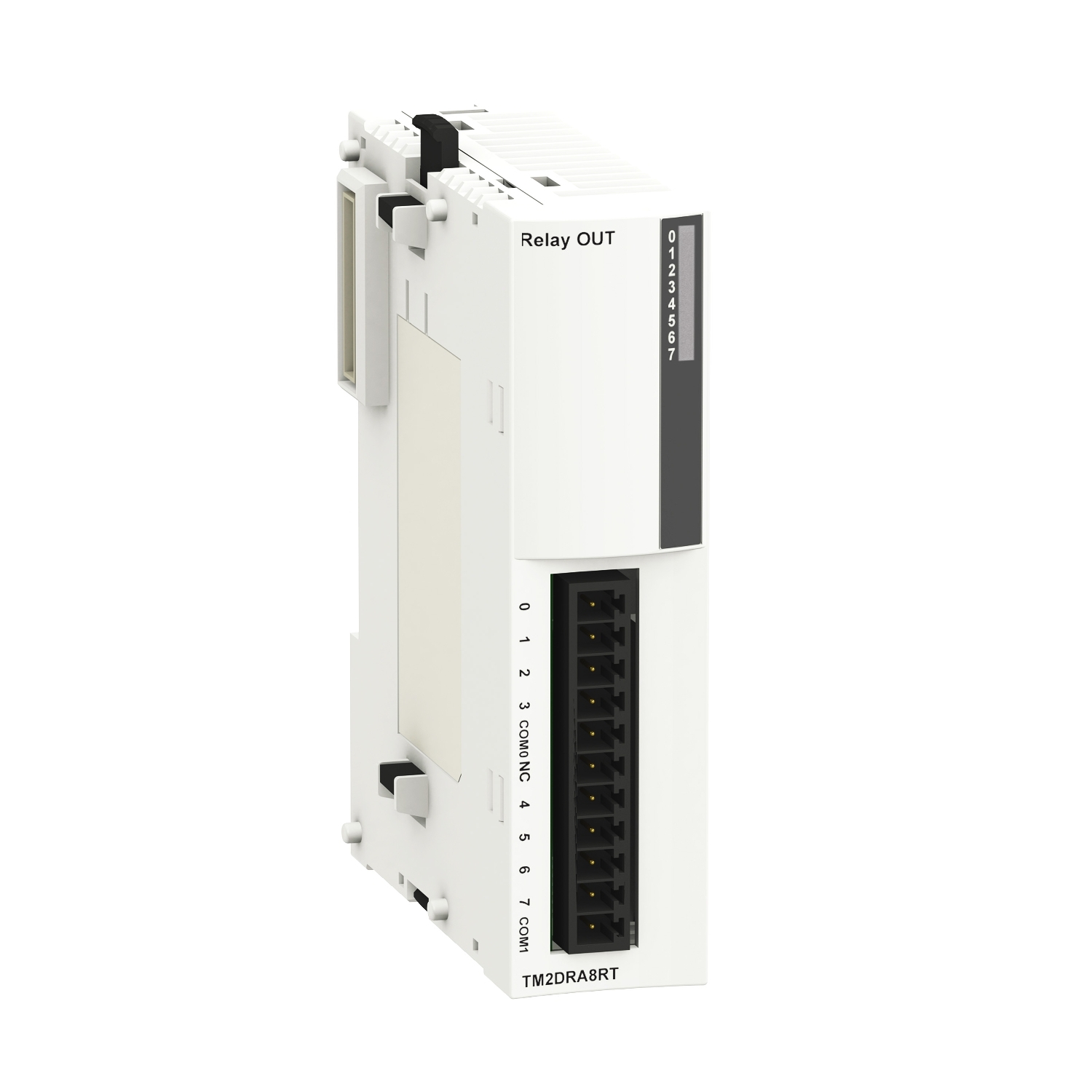

digitalni izlazni modul M238 – 8 relejnih izlaza-blok odvojivih vijčanih priklj.
- Šifra proizvoda: TM2DRA8RT
- Kategorija: Kontroleri za jednostavne aplikacije
| Tip proizvoda ili komponente | I/O modul proširenja |
|---|---|
| Grupa proizvoda | Modicon M238 logički kontroler |
- Opis proizvoda
Osnovne Informacije
| Tip digitalnog izlaza | relej |
| Grupa proizvoda | Modicon M238 logički kontroler |
| Tip proizvoda ili komponente | I/O modul proširenja |
| Broj digitalnih izlaza | 8 |
Dopunske Informacije
| Električna veza | 1 odvojivi vijčani priključni blok |
| Minimalna struja preklapanja | 0.1 mA pri 0.1 V DC |
| Funkcija digitalnog izlaza | 1 NO |
| Struja po kanalu | 2 A |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Maksimalna struja po izlaznoj zajedničkoj tački | 7 A |
| Vreme odziva | <= 10 ms iz stanja 0 do stanja 1 za ulaz |
| Vreme odziva | <= 5 ms iz stanja 1 do stanja 0 za ulaz |
| Potrošnja struje | 30 mA pri 5 V DC u stanju 1 za sve izlaze |
| Potrošnja struje | 40 mA pri 24 V DC u stanju 1 za sve izlaze |
| Električna trajnost | 100000 ciklusa 0.5 A AC-15 240 V AC cos phi = 0.35 induktivno |
| Električna trajnost | 100000 ciklusa 1 A AC-15 240 V AC cos phi = 0.7 induktivno |
| Električna trajnost | 100000 ciklusa 1 A DC-13 24 V DC induktivno (L/R = 7 ms) |
| Električna trajnost | 100000 ciklusa 2 A 240 V AC rezistivno |
| Električna trajnost | 100000 ciklusa 2 A 30 V DC rezistivno |
| Masa proizvoda | 0.11 kg |
| Izolacija između kanala | 1500 V tokom 1 minuta |
| Izolacija između kanala i interne elektronike | 2300 V tokom 1 minuta |
| Izolacija između izlazne grupe kanala | 1500 V tokom 1 minuta |
| Lokalna signalizacija | 1 displej |
| Mehanička trajnost | 20000000 ciklusa |
| Kompatibilnost grupe proizvoda | Twido |
| Kompatibilnost grupe proizvoda | Advantys OTB |
| Broj zajedničkih tačaka | 2 |
| Otpornost kontakta | 45 mΩ |
