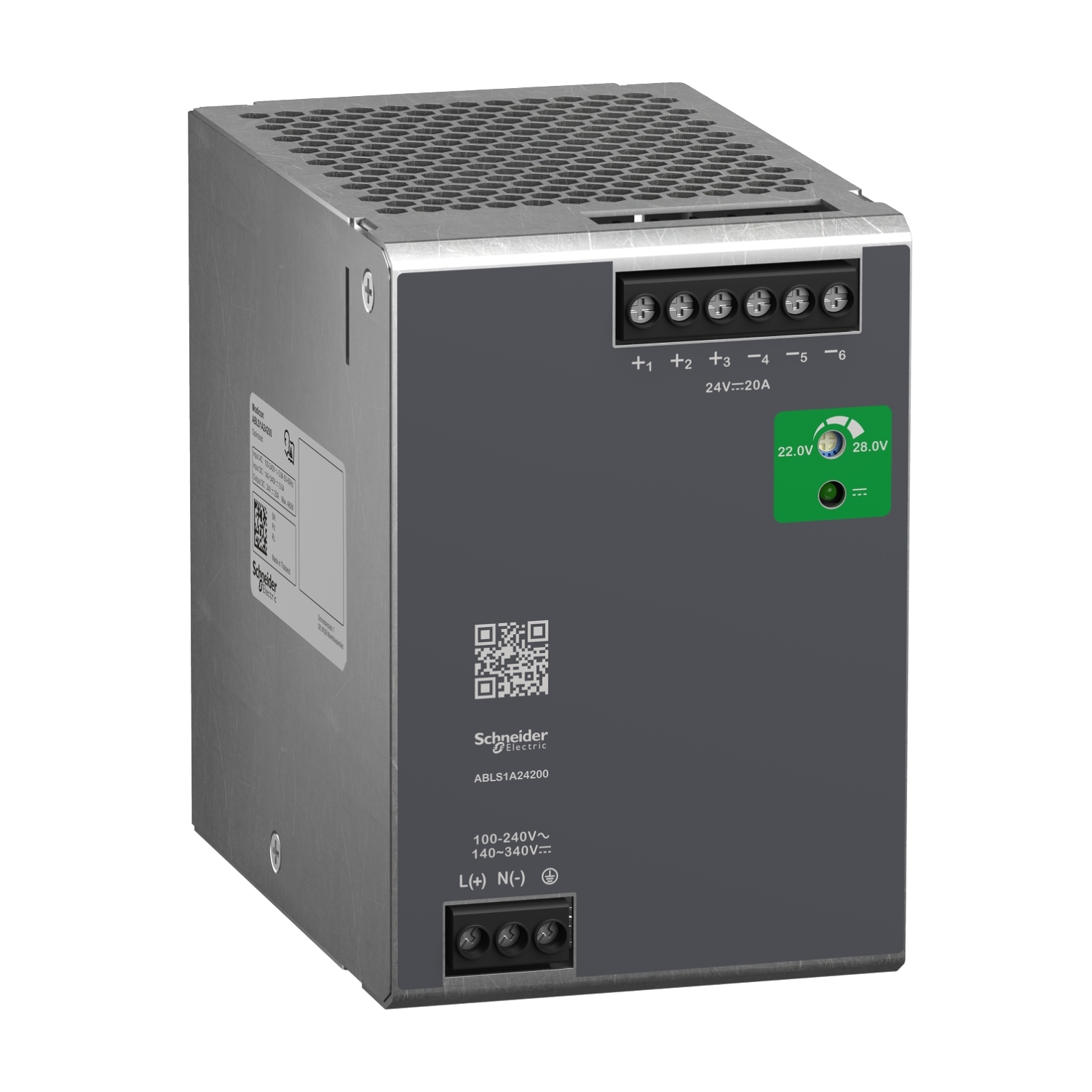

Regulisano napajanje, 100-240V AC, 24V 20 A, jednofazno, optimizovano
- Šifra proizvoda: ABLS1A24200
- Kategorija: Univerzalna napajanja
| Napon izlaza | 24 V DC |
|---|---|
| Tip proizvoda ili komponente | napajanje |
| Nazivna snaga u w | 480 W |
| Napajanje strujnog izlaza | 20 A |
| Grupa proizvoda | Modicon Power Supply |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
47.690,00 rsd
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | napajanje |
| Tip napajanja | regulisano |
| Napajanje strujnog izlaza | 20 A |
| Materijal kućišta | aluminijum |
| Grupa proizvoda | Modicon Power Supply |
| Napon izlaza | 24 V DC |
| Naponski ulaz | 100…240 V AC monofazno |
| Naponski ulaz | 100…240 V AC međufazno |
| Naponski ulaz | 140…340 V DC |
| Nazivna snaga u w | 480 W |
Dopunske Informacije
| Spajanje izlaza | paralelno |
| Spajanje izlaza | serijski |
| Vreme držanja | > 20 ms 115 V AC |
| Vreme držanja | > 20 ms 230 V AC |
| Dielektrična snaga | 3000 V AC sa input to output izolacijom |
| potrošnja struje | < 5.4 A 115 V AC |
| potrošnja struje | < 2.7 A 230 V AC |
| potrošnja struje | < 5 A 140 V DC |
| Napajanje | SELV u skladu sa IEC 60950-1 |
| Napajanje | SELV u skladu sa IEC 60204-1 |
| Napajanje | SELV u skladu sa IEC 60364-4-41 |
| Masa proizvoda | 1.25 kg |
| Maksimalna struja curenja | 1 mA 240 V AC |
| Tip zaštite izlaza | protiv preopterećenja i kratkog spoja, zaštitna tehnologija: automatski reset |
| Tip zaštite izlaza | protiv previsoke temperature, zaštitna tehnologija: ručni reset |
| Tip zaštite izlaza | protiv prenapona, zaštitna tehnologija: ručni reset |
| Service life | 10 godina |
| Ograničenje izlaznog napona | 22…28 V |
| Držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| Držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| Držač za montažu | dvoprofilna DIN šina |
| Vreme odziva | < 1.5 s |
| line and load regulation | < 0.5 % network 0 to 100 % load at 25 °C |
| line and load regulation | < 1 % network full voltage range in line at 25 °C |
| Širina | 85.5 mm |
| Kategorija prenapona | II |
| Dubina | 128.5 mm |
| Visina | 123.6 mm |
| Zaostala talasnost | < 120 mV |
| Statusne led lampice | 1 LED (zelena) izlazni napon |
| ograničenje napona ulaza | 85…264 V AC without temperature derating |
| ograničenje napona ulaza | 120…375 V DC without temperature derating |
| Sistem uzemljenja | TN |
| Sistem uzemljenja | TT |
| Sistem uzemljenja | IT |
| Povezivanje – priključci | priključak na zavrtanj: 0.75…4 mm², (AWG 20…AWG 12) bez završne obloge žice za izlaz |
| Povezivanje – priključci | priključak na zavrtanj: 0.75…4 mm², (AWG 20…AWG 14) sa završnom pločicom od žice za izlaz |
| Povezivanje – priključci | priključak na zavrtanj: 0.75…4 mm², (AWG 18…AWG 12) bez završne obloge žice za ulaz |
| Povezivanje – priključci | priključak na zavrtanj: 0.75…4 mm², (AWG 18…AWG 12) sa završnom pločicom od žice za ulaz |
| Ograničenje mrežne frekvencije | 50-60 Hz |
| Tip zaštite ulaza | integrisani osigurač (ne menja se) 10 A |
| Tip zaštite ulaza | spoljna zaštita (preporučuje se) 20 A Curve C |
| Tip zaštite ulaza | spoljna zaštita (preporučuje se) 16 A Curve B |
| Tip zaštite ulaza | spoljna zaštita (preporučuje se) 13 A Curve C |
| srednje vreme izmedu otkaza (MTBF) | 700000 sati at 25 °C, punim opterećenjem conforming to SR 332 |
| Snaga disipacije u w | 60 W |
| Kapacitivnost opterećenja | 8000 µF |
| Efikasnost | 85 % pri 115 V AC |
| Efikasnost | 88 % pri 230 V AC |
| udarna struja | 45.0 A pri 115 V |
| udarna struja | 90.0 A pri 230 V |
| broj 18 mm modula | 0.95 at 115 V AC |
| broj 18 mm modula | 0.95 at 230 V AC |
