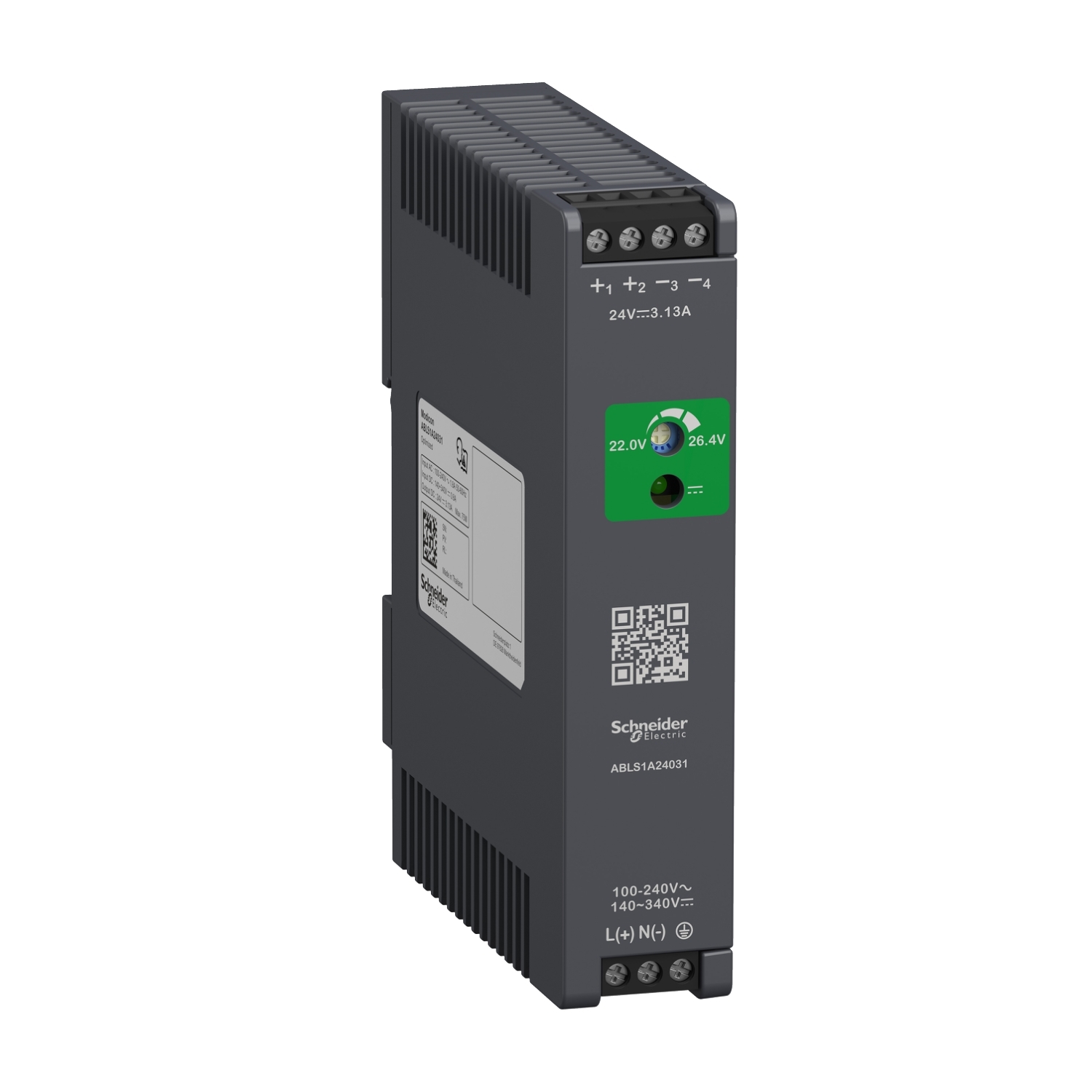

regulisano napajanje, 100-240V AC, 24V 3.1 A, monofazno, optimizovano
- Šifra proizvoda: ABLS1A24031
- Kategorija: Univerzalna napajanja
| Napon izlaza | 24 V DC |
|---|---|
| Tip proizvoda ili komponente | napajanje |
| Nazivna snaga u w | 75 W |
| Napajanje strujnog izlaza | 3.13 A |
| Grupa proizvoda | Modicon Power Supply |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
14.493,14 rsd
- Opis proizvoda
Ovaj proizvod je deo linije Modicon ABL, ponude napajanja za industrijsku upotrebu. To je regulisano switch mode napajanje. Ima nominalni ulaz od 100V do 240V AC i 140V do 340V DC, nominalna izlazna struja od 3,13A na 24V DC i nominalni izlaz napajanja od 75W. Napaja kontrolna kola u industrijskim primenama. Ovo napajanje ima zaštitu od preopterećenja i kratkog spoja. Radi od minus 25 stepeni celzijusa do plus 70 stepeni celzijusa, od 0 metara do 2000 metara ili 5000 metara sa ograničenjem. Visina je 123,6 mm, širina 27 mm i dubina 102 mm. Težina je 0,22 kilograma. To je napajanje za industrijsku upotrebu. Usklađen je sa CE, CB Scheme, cULus List, cURus Recognied, RCM, EAC, UKCA, KC sertifikatima, sa IEC/EN 62368-1, IEC/EN 61010-1/2, UL/CSA61010-1/2 standardima. Acti9 iC60 linija Miniature Circuit Breakers se preporučuje za zaštitu. Tip zaštite je 10 A, C kriva ili 13 A, B-kriva. Na prednjoj strani se nalazi LED indikator prisutnosti DC izlaznog napona i QR kôd za pristup najnovijoj tehničkoj dokumentaciji. Instalira se na DIN šinu od 35 mm. Donosi energiju u vaše automatizovane sisteme. Ekstremno kompaktno osmišljeno, za jednostavne mašine i primene.
| Tip proizvoda ili komponente | napajanje |
| Tip napajanja | regulisano |
| Napajanje strujnog izlaza | 3.13 A |
| Materijal kućišta | plastika |
| Grupa proizvoda | Modicon Power Supply |
| Napon izlaza | 24 V DC |
| Naponski ulaz | 100…240 V AC monofazno |
| Naponski ulaz | 100…240 V AC međufazno |
| Naponski ulaz | 140…340 V DC |
| Nazivna snaga u w | 75 W |
| Spajanje izlaza | paralelno |
| Spajanje izlaza | serijski |
| Vreme držanja | > 20 ms 115 V AC |
| Vreme držanja | > 40 ms 230 V AC |
| Dielektrična snaga | 3000 V AC sa input to output izolacijom |
| potrošnja struje | < 1.8 A 115 V AC |
| potrošnja struje | < 1 A 230 V AC |
| potrošnja struje | < 0.8 A 140 V DC |
| Napajanje | SELV u skladu sa IEC 60950-1 |
| Napajanje | SELV u skladu sa IEC 60204-1 |
| Napajanje | SELV u skladu sa IEC 60364-4-41 |
| Masa proizvoda | 0.22 kg |
| Maksimalna struja curenja | 1 mA 240 V AC |
| Tip zaštite izlaza | protiv preopterećenja i kratkog spoja, zaštitna tehnologija: automatski reset |
| Tip zaštite izlaza | protiv previsoke temperature, zaštitna tehnologija: ručni reset |
| Tip zaštite izlaza | protiv prenapona, zaštitna tehnologija: ručni reset |
| Service life | 10 godina |
| Ograničenje izlaznog napona | 21.6…26.4 V |
| Držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| Držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| Držač za montažu | dvoprofilna DIN šina |
| Vreme odziva | < 1.2 s |
| line and load regulation | < 0.5 % network 0 to 100 % load at 25 °C |
| line and load regulation | < 1 % network full voltage range in line at 25 °C |
| Širina | 27 mm |
| Kategorija prenapona | II |
| Dubina | 102 mm |
| Visina | 123.6 mm |
| Zaostala talasnost | < 120 mV |
| Statusne led lampice | 1 LED (zelena) izlazni napon |
| ograničenje napona ulaza | 85…264 V AC without temperature derating |
| ograničenje napona ulaza | 120…375 V DC without temperature derating |
| ograničenje napona ulaza | 85…120 V DC with temperature derating |
| Sistem uzemljenja | TN |
| Sistem uzemljenja | TT |
| Sistem uzemljenja | IT |
| Povezivanje – priključci | priključak na zavrtanj: 0.5…2.5 mm², (AWG 20…AWG 14) za izlaz |
| Povezivanje – priključci | priključak na zavrtanj: 0.75…2.5 mm², (AWG 18…AWG 14) za ulaz |
| Ograničenje mrežne frekvencije | 50-60 Hz |
| Tip zaštite ulaza | integrisani osigurač (ne menja se) 5 A |
| Tip zaštite ulaza | spoljna zaštita (preporučuje se) 20 A Curve C |
| Tip zaštite ulaza | spoljna zaštita (preporučuje se) 13 A Curve B |
| Tip zaštite ulaza | spoljna zaštita (preporučuje se) 10 A Curve C |
| srednje vreme izmedu otkaza (MTBF) | 700000 sati at 25 °C, punim opterećenjem conforming to SR 332 |
| Snaga disipacije u w | 15 W |
| Kapacitivnost opterećenja | 5000 µF |
| Efikasnost | 88 % pri 230 V AC |
| udarna struja | 40.0 A pri 115 V |
| udarna struja | 80.0 A pri 230 V |
| broj 18 mm modula | 0.55 at 115 V AC |
| broj 18 mm modula | 0.45 at 230 V AC |
- Opis proizvoda
Ovaj proizvod je deo linije Modicon ABL, ponude napajanja za industrijsku upotrebu. To je regulisano switch mode napajanje. Ima nominalni ulaz od 100V do 240V AC i 140V do 340V DC, nominalna izlazna struja od 3,13A na 24V DC i nominalni izlaz napajanja od 75W. Napaja kontrolna kola u industrijskim primenama. Ovo napajanje ima zaštitu od preopterećenja i kratkog spoja. Radi od minus 25 stepeni celzijusa do plus 70 stepeni celzijusa, od 0 metara do 2000 metara ili 5000 metara sa ograničenjem. Visina je 123,6 mm, širina 27 mm i dubina 102 mm. Težina je 0,22 kilograma. To je napajanje za industrijsku upotrebu. Usklađen je sa CE, CB Scheme, cULus List, cURus Recognied, RCM, EAC, UKCA, KC sertifikatima, sa IEC/EN 62368-1, IEC/EN 61010-1/2, UL/CSA61010-1/2 standardima. Acti9 iC60 linija Miniature Circuit Breakers se preporučuje za zaštitu. Tip zaštite je 10 A, C kriva ili 13 A, B-kriva. Na prednjoj strani se nalazi LED indikator prisutnosti DC izlaznog napona i QR kôd za pristup najnovijoj tehničkoj dokumentaciji. Instalira se na DIN šinu od 35 mm. Donosi energiju u vaše automatizovane sisteme. Ekstremno kompaktno osmišljeno, za jednostavne mašine i primene.
| Tip proizvoda ili komponente | napajanje |
| Tip napajanja | regulisano |
| Napajanje strujnog izlaza | 3.13 A |
| Materijal kućišta | plastika |
| Grupa proizvoda | Modicon Power Supply |
| Napon izlaza | 24 V DC |
| Naponski ulaz | 100…240 V AC monofazno |
| Naponski ulaz | 100…240 V AC međufazno |
| Naponski ulaz | 140…340 V DC |
| Nazivna snaga u w | 75 W |
| Spajanje izlaza | paralelno |
| Spajanje izlaza | serijski |
| Vreme držanja | > 20 ms 115 V AC |
| Vreme držanja | > 40 ms 230 V AC |
| Dielektrična snaga | 3000 V AC sa input to output izolacijom |
| potrošnja struje | < 1.8 A 115 V AC |
| potrošnja struje | < 1 A 230 V AC |
| potrošnja struje | < 0.8 A 140 V DC |
| Napajanje | SELV u skladu sa IEC 60950-1 |
| Napajanje | SELV u skladu sa IEC 60204-1 |
| Napajanje | SELV u skladu sa IEC 60364-4-41 |
| Masa proizvoda | 0.22 kg |
| Maksimalna struja curenja | 1 mA 240 V AC |
| Tip zaštite izlaza | protiv preopterećenja i kratkog spoja, zaštitna tehnologija: automatski reset |
| Tip zaštite izlaza | protiv previsoke temperature, zaštitna tehnologija: ručni reset |
| Tip zaštite izlaza | protiv prenapona, zaštitna tehnologija: ručni reset |
| Service life | 10 godina |
| Ograničenje izlaznog napona | 21.6…26.4 V |
| Držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| Držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| Držač za montažu | dvoprofilna DIN šina |
| Vreme odziva | < 1.2 s |
| line and load regulation | < 0.5 % network 0 to 100 % load at 25 °C |
| line and load regulation | < 1 % network full voltage range in line at 25 °C |
| Širina | 27 mm |
| Kategorija prenapona | II |
| Dubina | 102 mm |
| Visina | 123.6 mm |
| Zaostala talasnost | < 120 mV |
| Statusne led lampice | 1 LED (zelena) izlazni napon |
| ograničenje napona ulaza | 85…264 V AC without temperature derating |
| ograničenje napona ulaza | 120…375 V DC without temperature derating |
| ograničenje napona ulaza | 85…120 V DC with temperature derating |
| Sistem uzemljenja | TN |
| Sistem uzemljenja | TT |
| Sistem uzemljenja | IT |
| Povezivanje – priključci | priključak na zavrtanj: 0.5…2.5 mm², (AWG 20…AWG 14) za izlaz |
| Povezivanje – priključci | priključak na zavrtanj: 0.75…2.5 mm², (AWG 18…AWG 14) za ulaz |
| Ograničenje mrežne frekvencije | 50-60 Hz |
| Tip zaštite ulaza | integrisani osigurač (ne menja se) 5 A |
| Tip zaštite ulaza | spoljna zaštita (preporučuje se) 20 A Curve C |
| Tip zaštite ulaza | spoljna zaštita (preporučuje se) 13 A Curve B |
| Tip zaštite ulaza | spoljna zaštita (preporučuje se) 10 A Curve C |
| srednje vreme izmedu otkaza (MTBF) | 700000 sati at 25 °C, punim opterećenjem conforming to SR 332 |
| Snaga disipacije u w | 15 W |
| Kapacitivnost opterećenja | 5000 µF |
| Efikasnost | 88 % pri 230 V AC |
| udarna struja | 40.0 A pri 115 V |
| udarna struja | 80.0 A pri 230 V |
| broj 18 mm modula | 0.55 at 115 V AC |
| broj 18 mm modula | 0.45 at 230 V AC |
