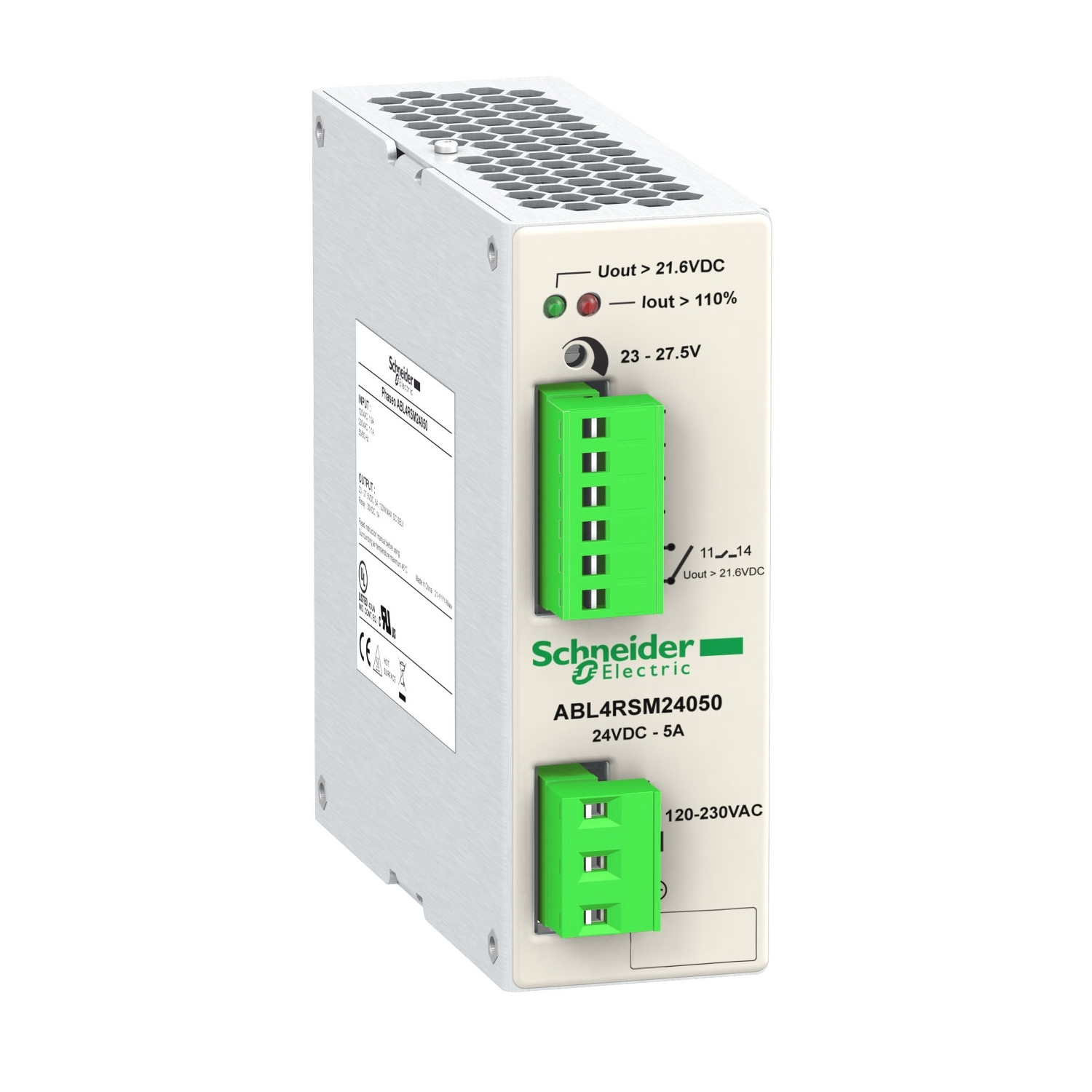

regulisano napajanje – 1 ili 2 faze – 120..230 V AC – 24 V – 5A
- Šifra proizvoda: ABL4RSM24050
- Kategorija: Univerzalna napajanja
| Napon izlaza | 24 V DC |
|---|---|
| Tip proizvoda ili komponente | napajanje |
| Nazivna snaga u w | 120 W |
| Napajanje strujnog izlaza | 5 A |
| Grupa proizvoda | Modicon Power Supply |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Modicon Power Supply |
| Napon izlaza | 24 V DC |
| Tip proizvoda ili komponente | napajanje |
| Tip napajanja | regulisano |
| Naponski ulaz | 120…230 V AC međufazno, priključak(čci): L1-L2 |
| Naponski ulaz | 120…230 V AC monofazno, priključak(čci): N-L1 |
| Naponski ulaz | 100…370 V DC |
| Dopustiva privremena struja | 1.6 x In (tokom 30 s) |
| Napajanje strujnog izlaza | 5 A |
| Nazivna snaga u w | 120 W |
Dopunske Informacije
| Spajanje izlaza | paralelno |
| Spajanje izlaza | serijski |
| Visina | 115 mm |
| Statusne led lampice | 1 LED (zelena) izlazni napon (> 21.6 V) |
| Statusne led lampice | 1 LED (crvena) preopterećenje |
| Povezivanje – priključci | odvojivi vijčani priključni blok: 4 x 0.5…2 x 2.5 mm², (AWG 24…AWG 12) za povezivanje izlaza |
| Povezivanje – priključci | odvojivi vijčani priključni blok: 2 x 0.2…2 x 2.5 mm², (AWG 24…AWG 12) za povezivanje ulaza |
| Povezivanje – priključci | odvojivi vijčani priključni blok: 1 x 0.2…1 x 2.5 mm², (AWG 24…AWG 12) za uzemljenje ulaza |
| Povezivanje – priključci | odvojivi vijčani priključni blok: 2 x 0.2…2 x 2.5 mm², (AWG 24…AWG 12) za dijagnostiku releja |
| Označavanje | CE |
| potrošnja struje | 1.1 A 230 V AC |
| potrošnja struje | 1.9 A 120 V AC |
| Napajanje | SELV u skladu sa EN/IEC 60950-1 |
| Napajanje | SELV u skladu sa EN/IEC 60204-1 |
| Napajanje | SELV u skladu sa IEC 60364-4-41 |
| Masa proizvoda | 0.4 kg |
| Tip zaštite ulaza | integrisani osigurač (ne menja se) |
| Tip zaštite izlaza | protiv kratkog spoja, zaštitna tehnologija: automatski reset |
| Tip zaštite izlaza | protiv preopterećenja, zaštitna tehnologija: 33 V |
| Tip zaštite izlaza | termička |
| Tip zaštite izlaza | protiv prenapona |
| Snaga disipacije u w | 13 W |
| Snaga disipacije u w | 19 W |
| Ograničenje izlaznog napona | 96…114 % podesivo |
| Držač za montažu | 35 x 7.5 mm simetrična DIN šina |
| Držač za montažu | 35 x 15 mm simetrična DIN šina |
| Radni položaj | vertikalno |
| Širina | 40 mm |
| Efikasnost | 86 % pri 120 V AC |
| Efikasnost | 90 % pri 230 V AC |
| udarna struja | 27 A |
| Dubina | 128 mm |
| broj 18 mm modula | 0.65 at 24 V DC |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Modicon Power Supply |
| Napon izlaza | 24 V DC |
| Tip proizvoda ili komponente | napajanje |
| Tip napajanja | regulisano |
| Naponski ulaz | 120…230 V AC međufazno, priključak(čci): L1-L2 |
| Naponski ulaz | 120…230 V AC monofazno, priključak(čci): N-L1 |
| Naponski ulaz | 100…370 V DC |
| Dopustiva privremena struja | 1.6 x In (tokom 30 s) |
| Napajanje strujnog izlaza | 5 A |
| Nazivna snaga u w | 120 W |
Dopunske Informacije
| Spajanje izlaza | paralelno |
| Spajanje izlaza | serijski |
| Visina | 115 mm |
| Statusne led lampice | 1 LED (zelena) izlazni napon (> 21.6 V) |
| Statusne led lampice | 1 LED (crvena) preopterećenje |
| Povezivanje – priključci | odvojivi vijčani priključni blok: 4 x 0.5…2 x 2.5 mm², (AWG 24…AWG 12) za povezivanje izlaza |
| Povezivanje – priključci | odvojivi vijčani priključni blok: 2 x 0.2…2 x 2.5 mm², (AWG 24…AWG 12) za povezivanje ulaza |
| Povezivanje – priključci | odvojivi vijčani priključni blok: 1 x 0.2…1 x 2.5 mm², (AWG 24…AWG 12) za uzemljenje ulaza |
| Povezivanje – priključci | odvojivi vijčani priključni blok: 2 x 0.2…2 x 2.5 mm², (AWG 24…AWG 12) za dijagnostiku releja |
| Označavanje | CE |
| potrošnja struje | 1.1 A 230 V AC |
| potrošnja struje | 1.9 A 120 V AC |
| Napajanje | SELV u skladu sa EN/IEC 60950-1 |
| Napajanje | SELV u skladu sa EN/IEC 60204-1 |
| Napajanje | SELV u skladu sa IEC 60364-4-41 |
| Masa proizvoda | 0.4 kg |
| Tip zaštite ulaza | integrisani osigurač (ne menja se) |
| Tip zaštite izlaza | protiv kratkog spoja, zaštitna tehnologija: automatski reset |
| Tip zaštite izlaza | protiv preopterećenja, zaštitna tehnologija: 33 V |
| Tip zaštite izlaza | termička |
| Tip zaštite izlaza | protiv prenapona |
| Snaga disipacije u w | 13 W |
| Snaga disipacije u w | 19 W |
| Ograničenje izlaznog napona | 96…114 % podesivo |
| Držač za montažu | 35 x 7.5 mm simetrična DIN šina |
| Držač za montažu | 35 x 15 mm simetrična DIN šina |
| Radni položaj | vertikalno |
| Širina | 40 mm |
| Efikasnost | 86 % pri 120 V AC |
| Efikasnost | 90 % pri 230 V AC |
| udarna struja | 27 A |
| Dubina | 128 mm |
| broj 18 mm modula | 0.65 at 24 V DC |
