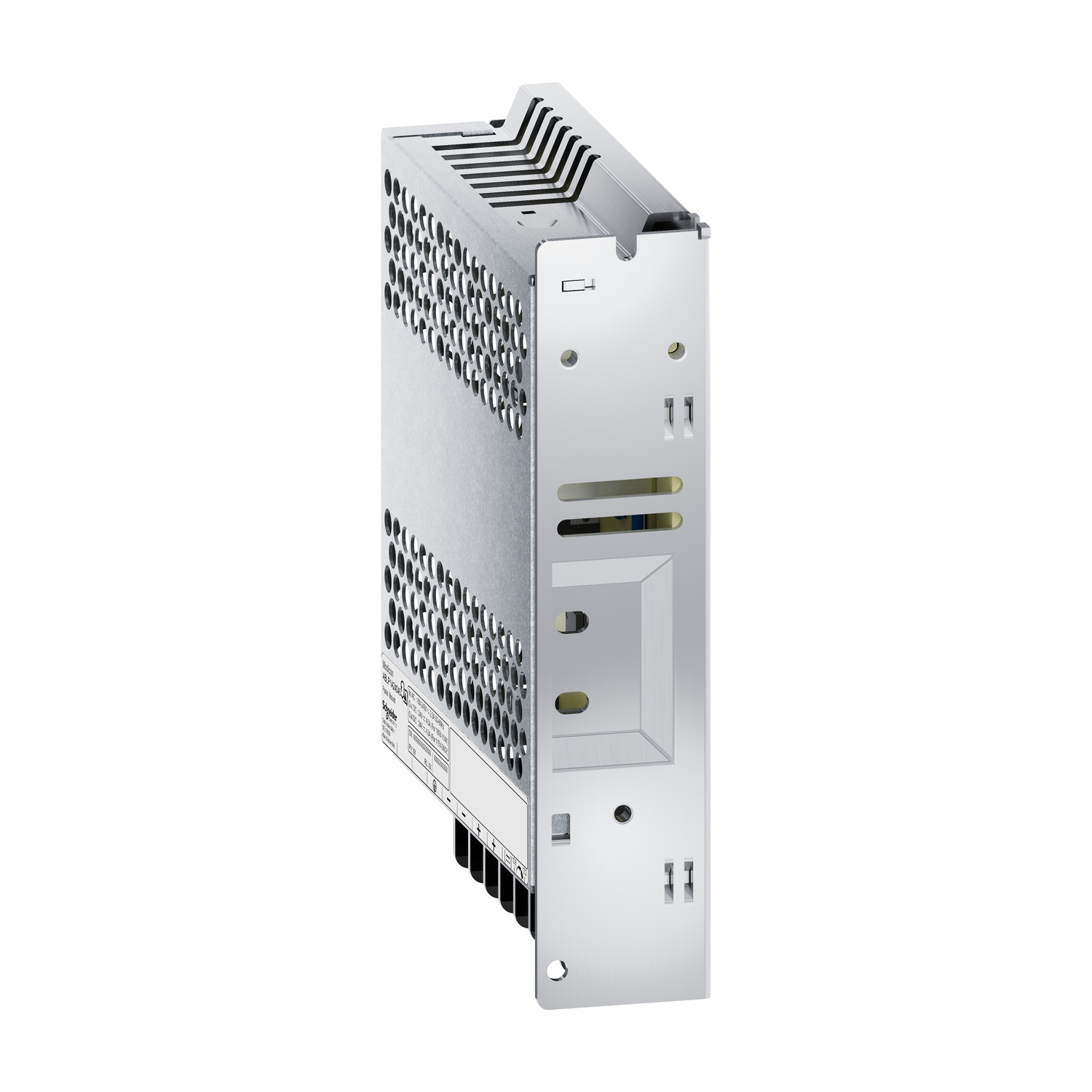

Regulisano napajanje, 100 … 240V AC, 24V 4,5A, monofazni, montaža na ploču
- Šifra proizvoda: ABLP1A24045
- Kategorija: Univerzalna napajanja
| Napon izlaza | 24 V DC |
|---|---|
| Tip proizvoda ili komponente | napajanje |
| Nazivna snaga u w | 100 W |
| Napajanje strujnog izlaza | 4.5 A |
| Grupa proizvoda | Modicon Power Supply |
9.819,48 rsd
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | napajanje |
| Tip napajanja | regulisano |
| Napajanje strujnog izlaza | 4.5 A |
| Materijal kućišta | aluminijum |
| Grupa proizvoda | Modicon Power Supply |
| Napon izlaza | 24 V DC |
| Naponski ulaz | 100…240 V AC monofazno |
| Nazivna snaga u w | 100 W |
Dopunske Informacije
| Spajanje izlaza | paralelno |
| Spajanje izlaza | serijski |
| Vreme držanja | > 20 ms 115 V AC |
| Vreme držanja | > 40 ms 230 V AC |
| Dielektrična snaga | 3750 V AC sa input to output izolacijom |
| potrošnja struje | < 2.3 A 115 V AC |
| potrošnja struje | < 1.5 A 230 V AC |
| Napajanje | SELV u skladu sa IEC 60950-1 |
| Napajanje | SELV u skladu sa IEC 60204-1 |
| Napajanje | SELV u skladu sa IEC 60364-4-41 |
| Masa proizvoda | 0.3 kg |
| Maksimalna struja curenja | 1 mA 240 V AC |
| Tip zaštite izlaza | protiv preopterećenja i kratkog spoja, zaštitna tehnologija: automatski reset |
| Tip zaštite izlaza | protiv previsoke temperature, zaštitna tehnologija: ručni reset |
| Tip zaštite izlaza | protiv prenapona, zaštitna tehnologija: ručni reset |
| Service life | 10 godina |
| Ograničenje izlaznog napona | 21.6…26.4 V |
| Držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| Držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| Držač za montažu | dvoprofilna DIN šina |
| Držač za montažu | panel za montažu |
| Vreme odziva | < 500 ms |
| line and load regulation | < 0.5 % network 0 to 100 % load at 25 °C |
| line and load regulation | < 1 % network full voltage range in line at 25 °C |
| Širina | 97 mm |
| Kategorija prenapona | II |
| Dubina | 129 mm |
| Visina | 30 mm |
| Zaostala talasnost | < 150 mV |
| Statusne led lampice | 1 LED (zelena) izlazni napon |
| ograničenje napona ulaza | 90…264 V AC |
| Sistem uzemljenja | TN |
| Sistem uzemljenja | TT |
| Sistem uzemljenja | IT |
| Povezivanje – priključci | priključak na zavrtanj: 0.75…2.5 mm², (AWG 18…AWG 14) bez završne obloge žice |
| Povezivanje – priključci | priključak na zavrtanj: 0.75…1.5 mm², (AWG 18…AWG 16) sa završnom pločicom od žice |
| Ograničenje mrežne frekvencije | 50-60 Hz |
| Tip zaštite ulaza | integrisani osigurač (ne menja se) 4 A |
| srednje vreme izmedu otkaza (MTBF) | 700000 sati at 25 °C, punim opterećenjem conforming to SR 332 |
| Snaga disipacije u w | 20 W |
| Kapacitivnost opterećenja | 4000 µF |
| Efikasnost | 89 % pri 230 V AC |
| udarna struja | 45 A pri 115 V |
| udarna struja | 85 A pri 230 V |
| broj 18 mm modula | 0.55 at 115 V AC |
| broj 18 mm modula | 0.45 at 230 V AC |
