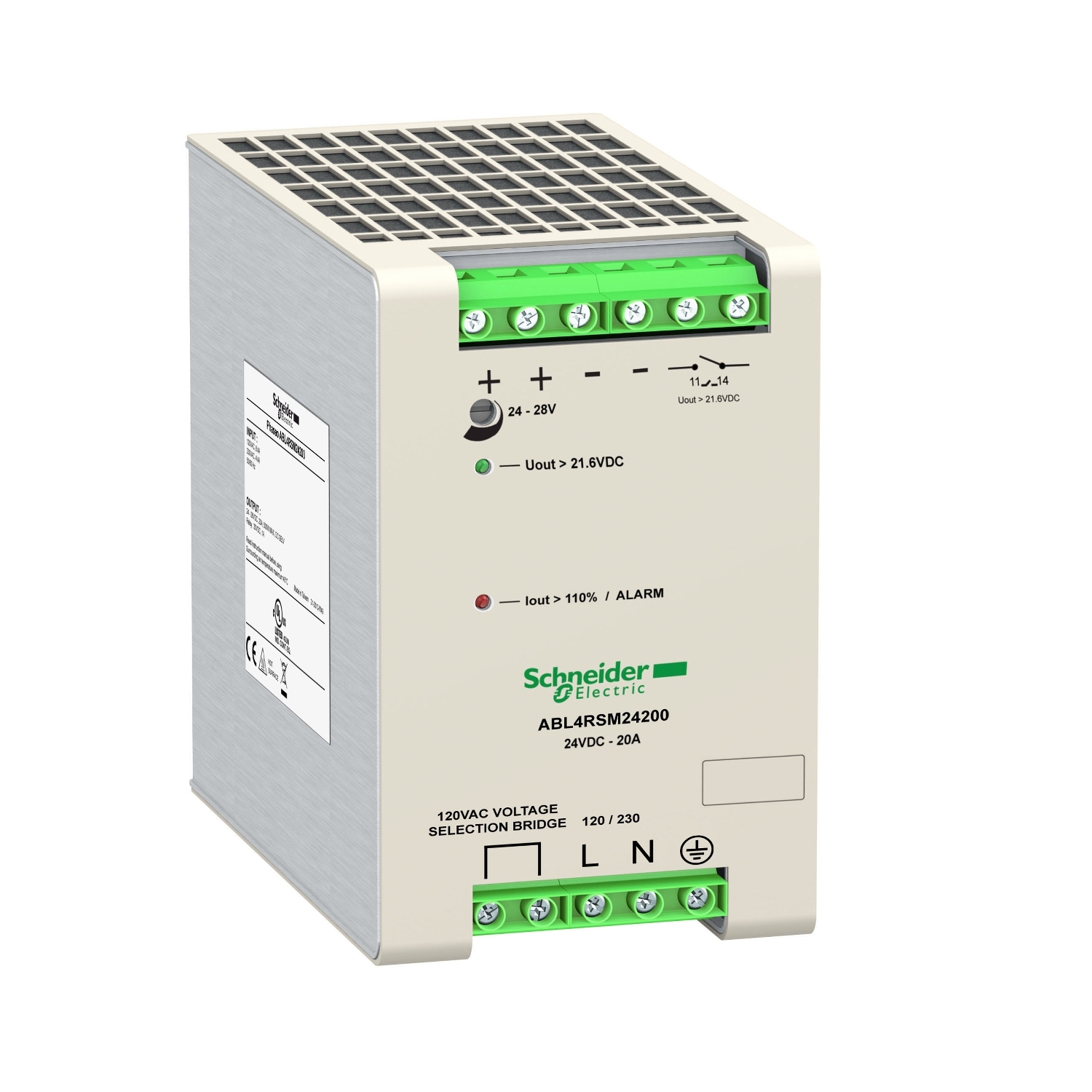

regulisano napajanje – 1 ili 2 faze – 120..230 V AC – 24 V – 20A
- Šifra proizvoda: ABL4RSM24200
- Kategorija: Univerzalna napajanja
| Napon izlaza | 24 V DC |
|---|---|
| Tip proizvoda ili komponente | napajanje |
| Nazivna snaga u w | 480 W |
| Napajanje strujnog izlaza | 20 A |
| Grupa proizvoda | Modicon Power Supply |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Modicon Power Supply |
| Napon izlaza | 24 V DC |
| Tip proizvoda ili komponente | napajanje |
| Tip napajanja | regulisano |
| Naponski ulaz | 120…230 V AC međufazno, priključak(čci): L1-L2 |
| Naponski ulaz | 120…230 V AC monofazno, priključak(čci): N-L1 |
| Naponski ulaz | 300…370 V DC |
| Dopustiva privremena struja | 1.5 x In (tokom 5 s) |
| Napajanje strujnog izlaza | 20 A |
| Nazivna snaga u w | 480 W |
Dopunske Informacije
| Spajanje izlaza | paralelna redundansa (interna dioda) |
| Spajanje izlaza | serijski |
| Visina | 127 mm |
| Statusne led lampice | 1 LED (zelena) izlazni napon (> 21.6 V) |
| Statusne led lampice | 1 LED (crvena) preopterećenje, previsoka temperatura, prenapon |
| Povezivanje – priključci | vijčani priključni blokovi: 2 x 0.5…2 x 4 mm², (AWG 24…AWG 10) za povezivanje ulaza |
| Povezivanje – priključci | vijčani priključni blokovi: 1 x 0.5…1 x 4 mm², (AWG 24…AWG 10) za uzemljenje ulaza |
| Povezivanje – priključci | vijčani priključni blokovi: 2 x 0.5…2 x 4 mm², (AWG 24…AWG 10) za izbor naponske veze |
| Povezivanje – priključci | vijčani priključni blokovi: 2 x 0.5…2 x 4 mm², (AWG 24…AWG 10) za povezivanje izlaza |
| Povezivanje – priključci | vijčani priključni blokovi: 2 x 0.5…2 x 4 mm², (AWG 24…AWG 10) za dijagnostiku releja |
| Označavanje | CE |
| potrošnja struje | 4.4 A 230 V AC |
| potrošnja struje | 8.4 A 120 V AC |
| Napajanje | SELV u skladu sa EN/IEC 60950-1 |
| Napajanje | SELV u skladu sa EN/IEC 60204-1 |
| Napajanje | SELV u skladu sa IEC 60364-4-41 |
| Masa proizvoda | 1.3 kg |
| Tip zaštite izlaza | protiv kratkog spoja, zaštitna tehnologija: automatski reset |
| Tip zaštite izlaza | protiv preopterećenja, zaštitna tehnologija: 33 V |
| Tip zaštite izlaza | termička |
| Tip zaštite izlaza | protiv prenapona |
| Snaga disipacije u w | 55 W |
| Snaga disipacije u w | 43 W |
| Ograničenje izlaznog napona | 100…116 % podesivo |
| Držač za montažu | 35 x 15 mm simetrična DIN šina |
| Držač za montažu | 35 x 7.5 mm simetrična DIN šina |
| Radni položaj | vertikalno |
| Širina | 80 mm |
| Efikasnost | 90 % pri 120 V AC |
| Efikasnost | 92 % pri 230 V AC |
| udarna struja | 35 A |
| Dubina | 139 mm |
| broj 18 mm modula | 0.75 at 24 V DC |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Modicon Power Supply |
| Napon izlaza | 24 V DC |
| Tip proizvoda ili komponente | napajanje |
| Tip napajanja | regulisano |
| Naponski ulaz | 120…230 V AC međufazno, priključak(čci): L1-L2 |
| Naponski ulaz | 120…230 V AC monofazno, priključak(čci): N-L1 |
| Naponski ulaz | 300…370 V DC |
| Dopustiva privremena struja | 1.5 x In (tokom 5 s) |
| Napajanje strujnog izlaza | 20 A |
| Nazivna snaga u w | 480 W |
Dopunske Informacije
| Spajanje izlaza | paralelna redundansa (interna dioda) |
| Spajanje izlaza | serijski |
| Visina | 127 mm |
| Statusne led lampice | 1 LED (zelena) izlazni napon (> 21.6 V) |
| Statusne led lampice | 1 LED (crvena) preopterećenje, previsoka temperatura, prenapon |
| Povezivanje – priključci | vijčani priključni blokovi: 2 x 0.5…2 x 4 mm², (AWG 24…AWG 10) za povezivanje ulaza |
| Povezivanje – priključci | vijčani priključni blokovi: 1 x 0.5…1 x 4 mm², (AWG 24…AWG 10) za uzemljenje ulaza |
| Povezivanje – priključci | vijčani priključni blokovi: 2 x 0.5…2 x 4 mm², (AWG 24…AWG 10) za izbor naponske veze |
| Povezivanje – priključci | vijčani priključni blokovi: 2 x 0.5…2 x 4 mm², (AWG 24…AWG 10) za povezivanje izlaza |
| Povezivanje – priključci | vijčani priključni blokovi: 2 x 0.5…2 x 4 mm², (AWG 24…AWG 10) za dijagnostiku releja |
| Označavanje | CE |
| potrošnja struje | 4.4 A 230 V AC |
| potrošnja struje | 8.4 A 120 V AC |
| Napajanje | SELV u skladu sa EN/IEC 60950-1 |
| Napajanje | SELV u skladu sa EN/IEC 60204-1 |
| Napajanje | SELV u skladu sa IEC 60364-4-41 |
| Masa proizvoda | 1.3 kg |
| Tip zaštite izlaza | protiv kratkog spoja, zaštitna tehnologija: automatski reset |
| Tip zaštite izlaza | protiv preopterećenja, zaštitna tehnologija: 33 V |
| Tip zaštite izlaza | termička |
| Tip zaštite izlaza | protiv prenapona |
| Snaga disipacije u w | 55 W |
| Snaga disipacije u w | 43 W |
| Ograničenje izlaznog napona | 100…116 % podesivo |
| Držač za montažu | 35 x 15 mm simetrična DIN šina |
| Držač za montažu | 35 x 7.5 mm simetrična DIN šina |
| Radni položaj | vertikalno |
| Širina | 80 mm |
| Efikasnost | 90 % pri 120 V AC |
| Efikasnost | 92 % pri 230 V AC |
| udarna struja | 35 A |
| Dubina | 139 mm |
| broj 18 mm modula | 0.75 at 24 V DC |
