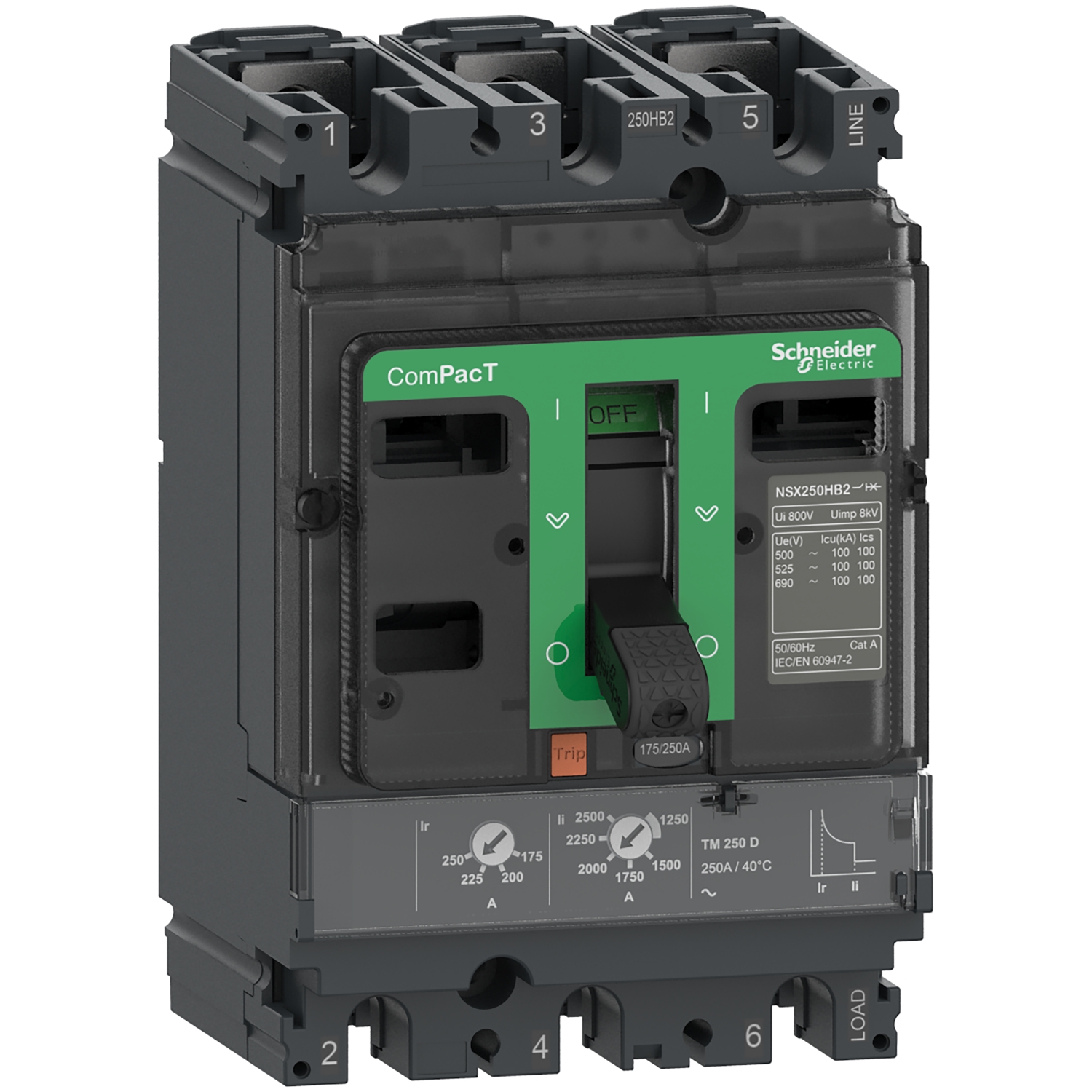

Prekidač, ComPacT NSX250B, 25kA/415VAC, 3P, TMD zaštitna jedinica 250A
- Šifra proizvoda: C25B3TM250
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | NSX250B |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | B 25 kA 415 V AC |
| Tehnologija zaštitne jed | termomagnetna |
| Ime proizvoda | Compact NSX nova generacija |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 250 A pri 40 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
90.476,72 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 250 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | Li |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Compact NSX nova generacija |
| Broj polova | 3P |
| Ime zaštitne jedinice | TM-D |
| Grupa proizvoda | ComPacT NSX100…250 nova generacija |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 25 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 20 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 15 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | B 25 kA 415 V AC |
| Kratko ime uređaja | NSX250B |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | termomagnetna |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 5…10 x In |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Pozicija montiranja ručice | horizontalno i vertikalno |
| Pozicija montiranja ručice | flat on the back |
| Širina | 105 mm |
| Dubina | 86 mm |
| Tip zaštite | L : for zaštita od preopterećenja (termičkog) |
| Tip zaštite | I : for zaštita od kratkog spoja |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.7…1 x In |
| Gornji priključak | prednja |
| Mehanička trajnost | 20000 ciklusa |
| Povezivanje | 35 mm |
| Snaga disipacije po polu | 18.75 W |
| Broj slotova | 5 slot(ova) |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 2.4 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 120-400 sekundi pri 1.5 x In |
| [tr] podešavanje kašnjenja prorade zaštite | 15-15 sekundi pri 6 x Ir |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 25 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 20 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 15 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 161 mm |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Električna trajnost | 20000 ciklusa pri 440 V In/2 |
| Električna trajnost | 10000 ciklusa pri 440 V In |
| Električna trajnost | 10000 ciklusa pri 690 V In/2 |
| Električna trajnost | 5000 ciklusa pri 690 V In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo |
| Veličina zaštitne jedinice | 250-250 A pri 40 °C |
| Kompatibilnost | NSX250 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 250 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | Li |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Compact NSX nova generacija |
| Broj polova | 3P |
| Ime zaštitne jedinice | TM-D |
| Grupa proizvoda | ComPacT NSX100…250 nova generacija |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 25 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 20 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 15 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | B 25 kA 415 V AC |
| Kratko ime uređaja | NSX250B |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | termomagnetna |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 5…10 x In |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Pozicija montiranja ručice | horizontalno i vertikalno |
| Pozicija montiranja ručice | flat on the back |
| Širina | 105 mm |
| Dubina | 86 mm |
| Tip zaštite | L : for zaštita od preopterećenja (termičkog) |
| Tip zaštite | I : for zaštita od kratkog spoja |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.7…1 x In |
| Gornji priključak | prednja |
| Mehanička trajnost | 20000 ciklusa |
| Povezivanje | 35 mm |
| Snaga disipacije po polu | 18.75 W |
| Broj slotova | 5 slot(ova) |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 2.4 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 120-400 sekundi pri 1.5 x In |
| [tr] podešavanje kašnjenja prorade zaštite | 15-15 sekundi pri 6 x Ir |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 25 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 20 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 15 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 161 mm |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Električna trajnost | 20000 ciklusa pri 440 V In/2 |
| Električna trajnost | 10000 ciklusa pri 440 V In |
| Električna trajnost | 10000 ciklusa pri 690 V In/2 |
| Električna trajnost | 5000 ciklusa pri 690 V In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo |
| Veličina zaštitne jedinice | 250-250 A pri 40 °C |
| Kompatibilnost | NSX250 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
