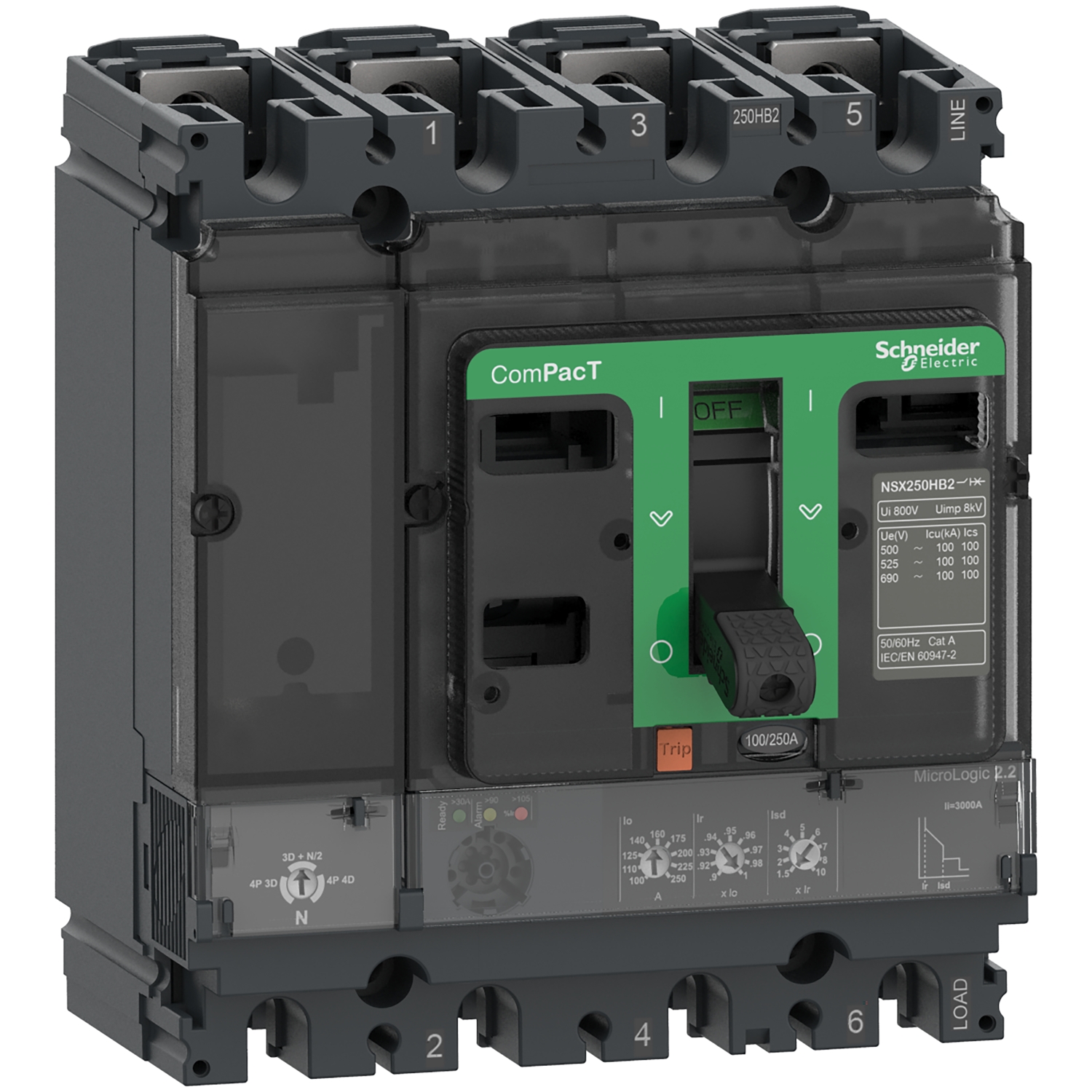

Prekidač, ComPacT NSX250N, 50kA/415VAC, 4P, MicroLogic 2.2 zaštitna jedinica 100A
- Šifra proizvoda: C25N42D100
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 4P |
|---|---|
| Kratko ime uređaja | NSX250N |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | N 50 kA 415 V AC |
| Tehnologija zaštitne jed | elektronska |
| Ime proizvoda | Compact NSX nova generacija |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 100 A pri 40 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
120.529,86 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 100 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSoI |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Compact NSX nova generacija |
| Broj polova | 4P |
| Ime zaštitne jedinice | Micrologic 2.2 |
| Grupa proizvoda | ComPacT NSX100…250 nova generacija |
| Opis zaštićenih polova | 4d |
| Opis zaštićenih polova | 3d + N/2 |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 90 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 36 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 15 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 |
| Prekidna moć | N 50 kA 415 V AC |
| Kratko ime uređaja | NSX250N |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 1500 A |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Pozicija montiranja ručice | horizontalno i vertikalno |
| Pozicija montiranja ručice | flat on the back |
| Širina | 140 mm |
| Dubina | 86 mm |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Zaštita nultog provodnika | 0.5 x Ir (3d + N/2) |
| Zaštita nultog provodnika | 1 x Ir (4d) |
| Zaštita nultog provodnika | bez zaštite (3d) |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 40…100 A |
| Gornji priključak | prednja |
| Mehanička trajnost | 20000 ciklusa |
| Povezivanje | 35 mm |
| Snaga disipacije po polu | 2.7 W |
| Broj slotova | 5 slot(ova) |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 2.8 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 400-400 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 16-16 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 11-11 sekundi pri 7.2 x Ir |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 90 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 50 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 36 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 35 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 161 mm |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Zona selektivne blokade zsi | bez |
| Električna trajnost | 20000 ciklusa pri 440 V In/2 |
| Električna trajnost | 10000 ciklusa pri 440 V In |
| Električna trajnost | 10000 ciklusa pri 690 V In/2 |
| Električna trajnost | 5000 ciklusa pri 690 V In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Veličina zaštitne jedinice | 100-100 A pri 40 °C |
| Kompatibilnost | NSX250 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 100 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSoI |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Compact NSX nova generacija |
| Broj polova | 4P |
| Ime zaštitne jedinice | Micrologic 2.2 |
| Grupa proizvoda | ComPacT NSX100…250 nova generacija |
| Opis zaštićenih polova | 4d |
| Opis zaštićenih polova | 3d + N/2 |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 90 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 36 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 15 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 |
| Prekidna moć | N 50 kA 415 V AC |
| Kratko ime uređaja | NSX250N |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 1500 A |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Pozicija montiranja ručice | horizontalno i vertikalno |
| Pozicija montiranja ručice | flat on the back |
| Širina | 140 mm |
| Dubina | 86 mm |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Zaštita nultog provodnika | 0.5 x Ir (3d + N/2) |
| Zaštita nultog provodnika | 1 x Ir (4d) |
| Zaštita nultog provodnika | bez zaštite (3d) |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 40…100 A |
| Gornji priključak | prednja |
| Mehanička trajnost | 20000 ciklusa |
| Povezivanje | 35 mm |
| Snaga disipacije po polu | 2.7 W |
| Broj slotova | 5 slot(ova) |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 2.8 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 400-400 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 16-16 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 11-11 sekundi pri 7.2 x Ir |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 90 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 50 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 36 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 35 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 161 mm |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Zona selektivne blokade zsi | bez |
| Električna trajnost | 20000 ciklusa pri 440 V In/2 |
| Električna trajnost | 10000 ciklusa pri 440 V In |
| Električna trajnost | 10000 ciklusa pri 690 V In/2 |
| Električna trajnost | 5000 ciklusa pri 690 V In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Veličina zaštitne jedinice | 100-100 A pri 40 °C |
| Kompatibilnost | NSX250 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
