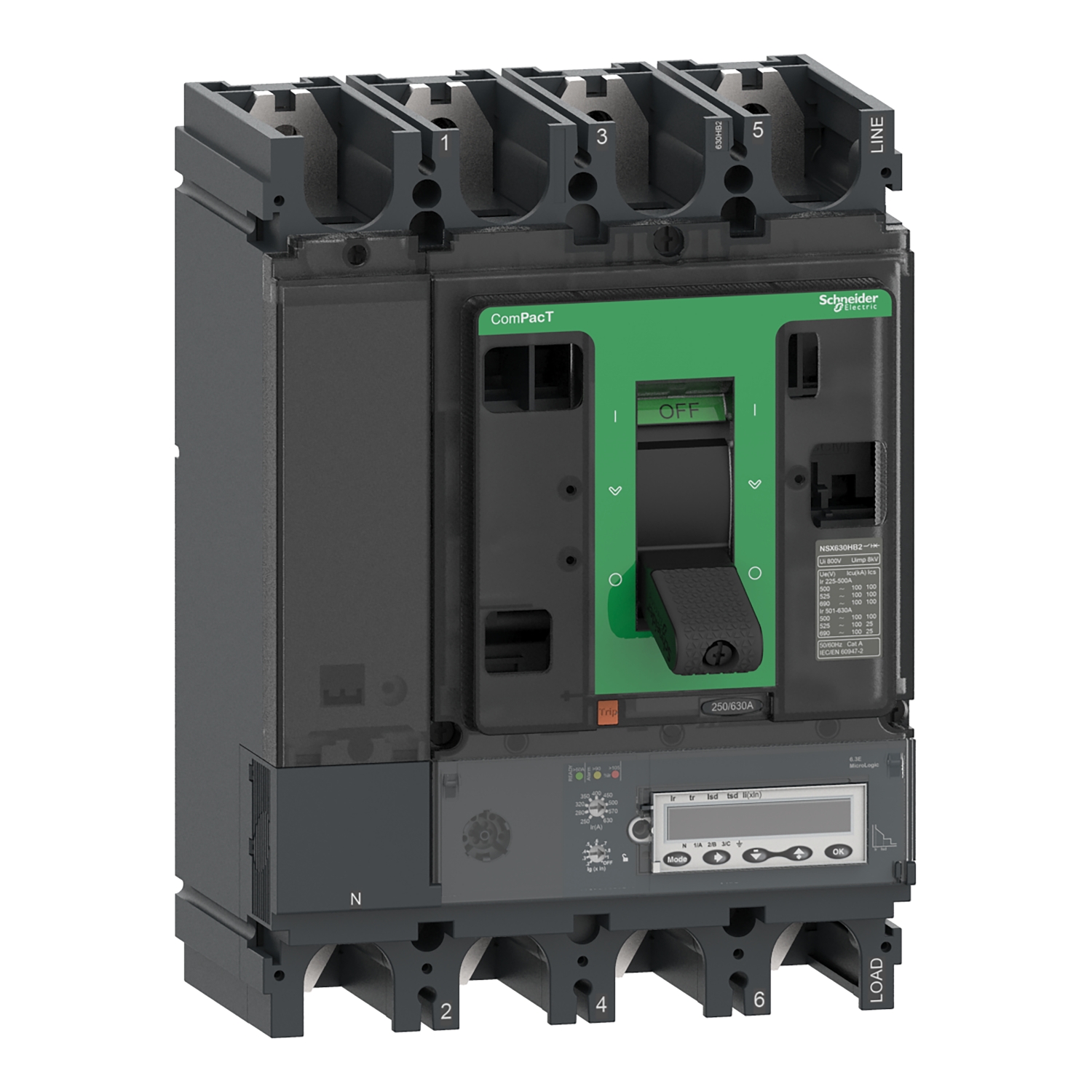

Prekidač, ComPacT NSX630HB2, 100kA/690VAC, 4P, MicroLogic 6.3E zaštitna jedinica 630A
- Šifra proizvoda: C63W46E630
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 4P |
|---|---|
| Kratko ime uređaja | NSX630HB2 |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | HB2 100 kA 690 V AC |
| Tehnologija zaštitne jed | elektronska |
| Ime proizvoda | Compact NSX nova generacija |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 630 A pri 40 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
592.384,76 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 630 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSIG |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Compact NSX nova generacija |
| Broj polova | 4P |
| Ime zaštitne jedinice | Micrologic 6.3 E |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Opis zaštićenih polova | 4d |
| Opis zaštićenih polova | 3D + OSN |
| Opis zaštićenih polova | 3d + N/2 |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 100 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 100 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 100 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | HB2 100 kA 690 V AC |
| Kratko ime uređaja | NSX630HB2 |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| [tg] podešavanje kašnjenja prorade zemljospojne zaštite | 0-0.4 sekundi I²t=off |
| [tg] podešavanje kašnjenja prorade zemljospojne zaštite | 0.1-0.4 sekundi I²t=on |
| Nosači za montažu | zadnja ploča |
| Tip podešavanja praga zemljospojne zaštite | podesivo, 9 podešavanja |
| Podešavanje praga trenutne zaštite od kratkog spoja | 1.5…11 x In |
| Tip merenja | multimetar |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Pozicija montiranja ručice | horizontalno i vertikalno |
| Pozicija montiranja ručice | flat on the back |
| Širina | 185 mm |
| Dubina | 110 mm |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | S : for kratkotrajna zaštita od kratkog spoja |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip zaštite | G : for zaštita od zemljospoja |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | podesivo, 5 podešavanja |
| Zaštita nultog provodnika | 0.5 x Ir (3d + N/2) |
| Zaštita nultog provodnika | 1 x Ir (4d) |
| Zaštita nultog provodnika | 1.6 x Ir (3D + OSN) |
| Zaštita nultog provodnika | bez zaštite (3d) |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 250…630 A |
| Gornji priključak | prednja |
| Mehanička trajnost | 15000 ciklusa |
| Povezivanje | 45 mm |
| Snaga disipacije po polu | 39.69 W |
| Podešavanje kašnjenja zemljospoja tip -tg | podesivo, 5 podešavanja |
| Broj slotova | 6 slot(ova) |
| Tip podešavanja kašnjenja prorade zaštite | podesivo |
| Masa proizvoda | 8.13 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 15-400 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-16 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.35-11 sekundi pri 7.2 x Ir |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0-0.4 sekundi I²t=off |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0.1-0.4 sekundi I²t=on |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 100 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 100 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 100 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 255 mm |
| [ig] podešavanje praga zemljospojne zaštite | 0.4…1 x In za In = 40 A |
| [ig] podešavanje praga zemljospojne zaštite | 0.2…1 x In za U > 40 A |
| [ig] podešavanje praga zemljospojne zaštite | Ig omogućavanje on/off |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Komunikacija podataka | indikatori vezani za održavanje |
| Komunikacija podataka | angažovane vrednosti struje i snage |
| Komunikacija podataka | merenje električne energije |
| Komunikacija podataka | maksimalno izmerene/minimalno izmerene veličine |
| Komunikacija podataka | trenutne i angažovane vrednosti |
| Komunikacija podataka | kvalitet snage |
| Komunikacija podataka | podešavanja zaštite i alarma |
| Komunikacija podataka | beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu |
| Zona selektivne blokade zsi | sa |
| Električna trajnost | 8000 ciklusa pri 440 V In/2 |
| Električna trajnost | 4000 ciklusa pri 440 V In |
| Električna trajnost | 6000 ciklusa pri 690 V In/2 |
| Električna trajnost | 2000 ciklusa pri 690 V In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Veličina zaštitne jedinice | 630-630 A pri 40 °C |
| Kompatibilnost | NSX630 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Tip displeja | LCD displej |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo |
