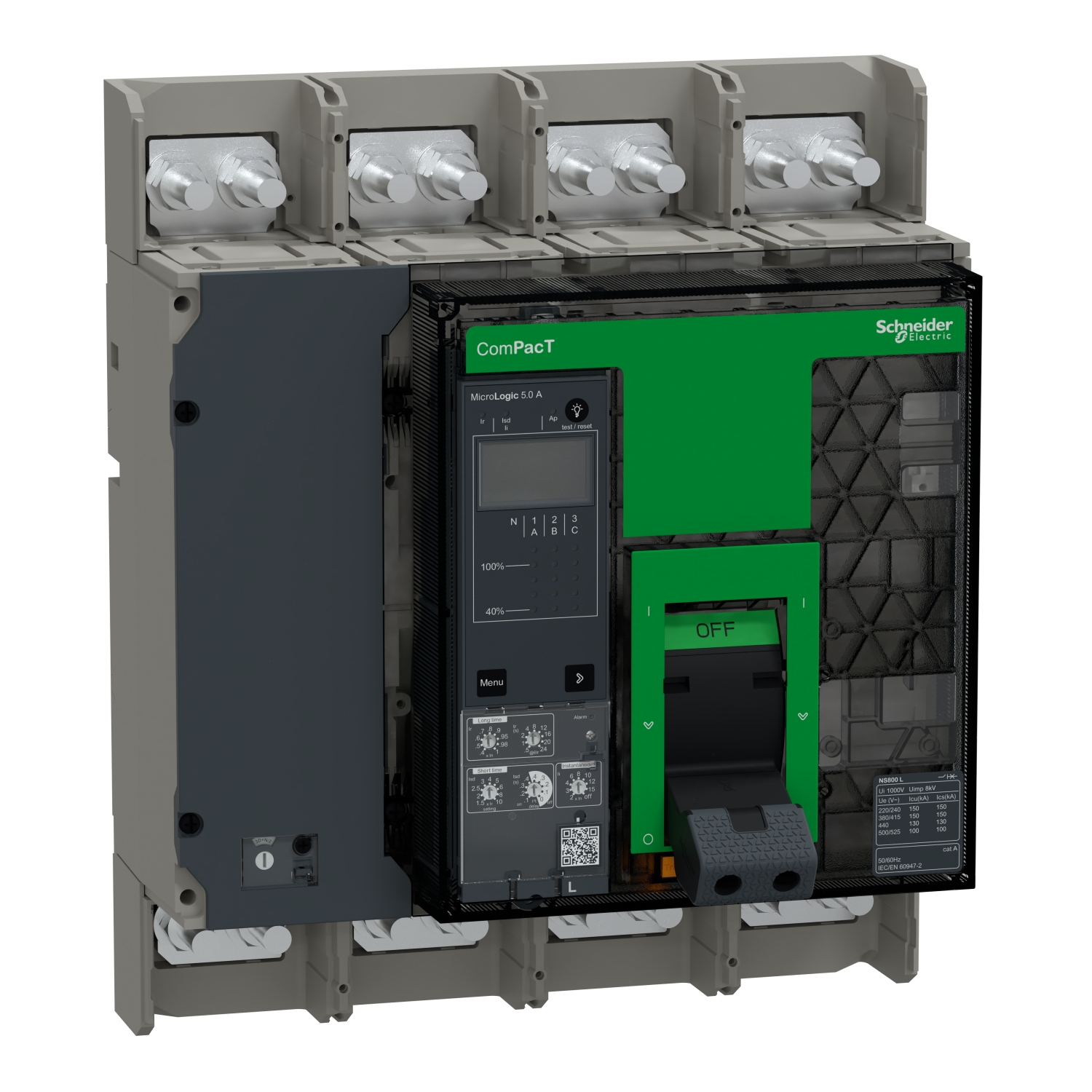

Prekidač, ComPacT NS800L, 150kA na 415VAC, 4P, fiksni, ručno upravljani, MicroLogic 5.0A kontrolna jedinica, 800A
- Šifra proizvoda: C080L45AFM
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 4P |
|---|---|
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | L 150 kA 415 V AC |
| Tehnologija zaštitne jed | elektronska |
| Ime proizvoda | ComPacT NS new generation |
| Grupa proizvoda | ComPacT |
| [in] nazivna struja | 800 A pri 50 °C |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 800 A pri 50 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSI |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | ComPacT NS new generation |
| Broj polova | 4P |
| Ime zaštitne jedinice | Micrologic 5.0 A |
| Grupa proizvoda | ComPacT NS630b…1600 new generation |
| Opis zaštićenih polova | 4d |
| Grupa proizvoda | ComPacT |
| Tip upravljanja | ručno upravljano |
| Način montiranja | fiksno |
| Prekidna moć | 150 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 150 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 130 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 100 kA Icu pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | L 150 kA 415 V AC |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | OFF |
| Podešavanje praga trenutne zaštite od kratkog spoja | 2…15 x In |
| Tip merenja | ampermetar |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Lokalna signalizacija | zaindikacija greške: 4 LED lampice (crvena) |
| Lokalna signalizacija | zapreopterećenje: 1 LED (žuta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Širina | 280 mm |
| Dubina | 147 mm |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | S : for kratkotrajna zaštita od kratkog spoja |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | podesivo |
| Zaštita nultog provodnika | bez zaštite (3d) |
| Zaštita nultog provodnika | 0.5 x Ir (3d + N/2) |
| Zaštita nultog provodnika | 1 x Ir (4d) |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.4…1 x In |
| Gornji priključak | prednja |
| Mehanička trajnost | 10000 ciklusa |
| Povezivanje | 70 mm |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 19.2 kA 1 s u skladu sa IEC 60947-2 |
| Sastav pomoćnog kontakta | 1 NO/NC |
| Tip podešavanja kašnjenja prorade zaštite | podesivo 9 podešavanja |
| Masa proizvoda | 18 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 12.5-600 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-24 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.7-16.6 sekundi pri 7.2 x Ir |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0.1-0.4 sekundi I²t=on |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0-0.4 sekundi I²t=off |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 150 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 150 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 130 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 100 kA pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 327 mm |
| Termička memorija | 20 min |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Zona selektivne blokade zsi | sa |
| Električna trajnost | 2000 ciklusa pri 690 V In |
| Električna trajnost | 3000 ciklusa pri 690 V In/2 |
| Električna trajnost | 3000 ciklusa pri 440 V In |
| Električna trajnost | 4000 ciklusa pri 440 V In/2 |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Veličina zaštitne jedinice | 800-800 A pri 50 °C |
| Kompatibilnost | NS800 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| Tip displeja | LCD displej |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
| Snaga gubitaka | 20 W |
