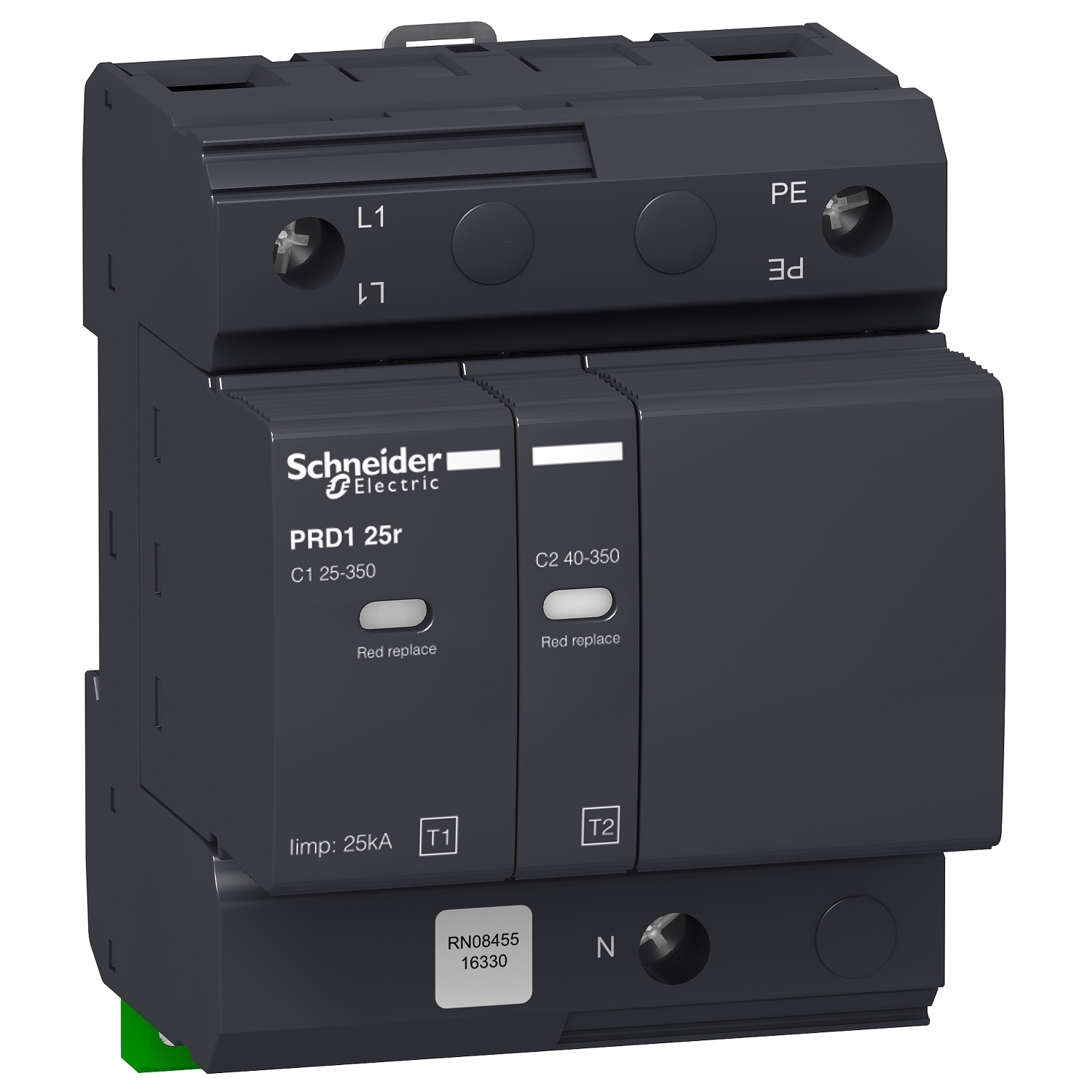

PRD1 25r modularni odvodnik prenapona – 1 pol + N – 350V – sa daljinskim transferom
- Šifra proizvoda: 16330
- Kategorija: Acti 9 uređaji za zaštitu od prenapona - SPDs
| Broj polova | 1P + N |
|---|---|
| Kratko ime uređaja | PRD1 25r |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Tip odvodnika prenapona | tip 1 + 2 |
| Sistem uzemljenja | TN-S |
| Ime proizvoda | Multi 9 PRD1 |
| Grupa proizvoda | Multi 9 |
- Opis proizvoda
Osnovne Informacije
| Sertifikacija proizvoda | CE |
| Daljinska signalizacija | sa |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Ime proizvoda | Multi 9 PRD1 |
| Signalni kontakt | 1 SD (1 C/O) |
| Oznake kvaliteta | KEMA-KEUR |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 1P + N |
| Grupa proizvoda | PRD1 |
| Standardi | EN 61643-11:2012 |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | TT |
| Sistem uzemljenja | TN-S |
| Grupa proizvoda | Multi 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | PRD1 25r |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | asimetrični režim: 100 kA (N/PE) |
| Nazivna struja pražnjenja | diferencijalni režim: 25 kA (L/N) |
| 9 mm redovi | 8 |
| Signal napona | 1.5 A/250 V AC 50/60 Hz |
| Materijal | PBT (polibutilen-tereftalat) |
| Masa proizvoda | 0.77 kg |
| Podnosiva struja kratkog spoja | 25 kA |
| Širina | 71.6 mm |
| Segment tržišta | male komercijalne zgrade |
| Dubina | 70 mm |
| Tehnologija odvodnika prenapona | MOV |
| Tehnologija odvodnika prenapona | iskrište |
| Visina | 90 mm |
| Tip klase odvodnika prenapona | tip 1 + 2 |
| [if] propratna struja | 25 kA diferencijalni režim L/N |
| [if] propratna struja | 0.1 kA asimetrični režim N/PE |
| [iimp] struja impulsa | asimetrični režim: 100 kA N/PE 50 A.s |
| [iimp] struja impulsa | diferencijalni režim: 25 kA L/N 12.5 A.s |
| [uc] maksimalni stalni radni napon | diferencijalni režim: 350 V L/N |
| [uc] maksimalni stalni radni napon | asimetrični režim: 350 V N/PE |
| Povezivanje – priključci | tunelski priključak (donji) 2.5-35 mm² |
| Povezivanje – priključci | tunelski priključak (gornji) 2.5-35 mm² |
| Tip rastavljača | pridruženi osigurač gG 315 A up to Isc = 25 kA |
| Tip rastavljača | pridruženi prekidač NSXm 100E TM-D up to Isc = 16 kA |
| Tip rastavljača | pridruženi prekidač NSXm 100B TM-D up to Isc = 25 kA |
| Tip rastavljača | pridruženi prekidač Compact NSX100B TM-D up to Isc = 25 kA |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <1.5 kV tip 2 N/PE |
| Maksimalni [up] napon naponske zaštite | diferencijalni režim <1.5 kV tip 2 L/N |
| Kompatibilnost | PRD1 25r |
| [ue] nazivni napon | 230 V AC (+/- 10 %) pri 50/60 Hz |
| Struja impulsa | 25 kA |
| Boja | antracit siva (RAL 7016) |
| Moment pritezanja | 4.5-4.5 N.m |
- Opis proizvoda
Osnovne Informacije
| Sertifikacija proizvoda | CE |
| Daljinska signalizacija | sa |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Ime proizvoda | Multi 9 PRD1 |
| Signalni kontakt | 1 SD (1 C/O) |
| Oznake kvaliteta | KEMA-KEUR |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 1P + N |
| Grupa proizvoda | PRD1 |
| Standardi | EN 61643-11:2012 |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | TT |
| Sistem uzemljenja | TN-S |
| Grupa proizvoda | Multi 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | PRD1 25r |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | asimetrični režim: 100 kA (N/PE) |
| Nazivna struja pražnjenja | diferencijalni režim: 25 kA (L/N) |
| 9 mm redovi | 8 |
| Signal napona | 1.5 A/250 V AC 50/60 Hz |
| Materijal | PBT (polibutilen-tereftalat) |
| Masa proizvoda | 0.77 kg |
| Podnosiva struja kratkog spoja | 25 kA |
| Širina | 71.6 mm |
| Segment tržišta | male komercijalne zgrade |
| Dubina | 70 mm |
| Tehnologija odvodnika prenapona | MOV |
| Tehnologija odvodnika prenapona | iskrište |
| Visina | 90 mm |
| Tip klase odvodnika prenapona | tip 1 + 2 |
| [if] propratna struja | 25 kA diferencijalni režim L/N |
| [if] propratna struja | 0.1 kA asimetrični režim N/PE |
| [iimp] struja impulsa | asimetrični režim: 100 kA N/PE 50 A.s |
| [iimp] struja impulsa | diferencijalni režim: 25 kA L/N 12.5 A.s |
| [uc] maksimalni stalni radni napon | diferencijalni režim: 350 V L/N |
| [uc] maksimalni stalni radni napon | asimetrični režim: 350 V N/PE |
| Povezivanje – priključci | tunelski priključak (donji) 2.5-35 mm² |
| Povezivanje – priključci | tunelski priključak (gornji) 2.5-35 mm² |
| Tip rastavljača | pridruženi osigurač gG 315 A up to Isc = 25 kA |
| Tip rastavljača | pridruženi prekidač NSXm 100E TM-D up to Isc = 16 kA |
| Tip rastavljača | pridruženi prekidač NSXm 100B TM-D up to Isc = 25 kA |
| Tip rastavljača | pridruženi prekidač Compact NSX100B TM-D up to Isc = 25 kA |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <1.5 kV tip 2 N/PE |
| Maksimalni [up] napon naponske zaštite | diferencijalni režim <1.5 kV tip 2 L/N |
| Kompatibilnost | PRD1 25r |
| [ue] nazivni napon | 230 V AC (+/- 10 %) pri 50/60 Hz |
| Struja impulsa | 25 kA |
| Boja | antracit siva (RAL 7016) |
| Moment pritezanja | 4.5-4.5 N.m |
