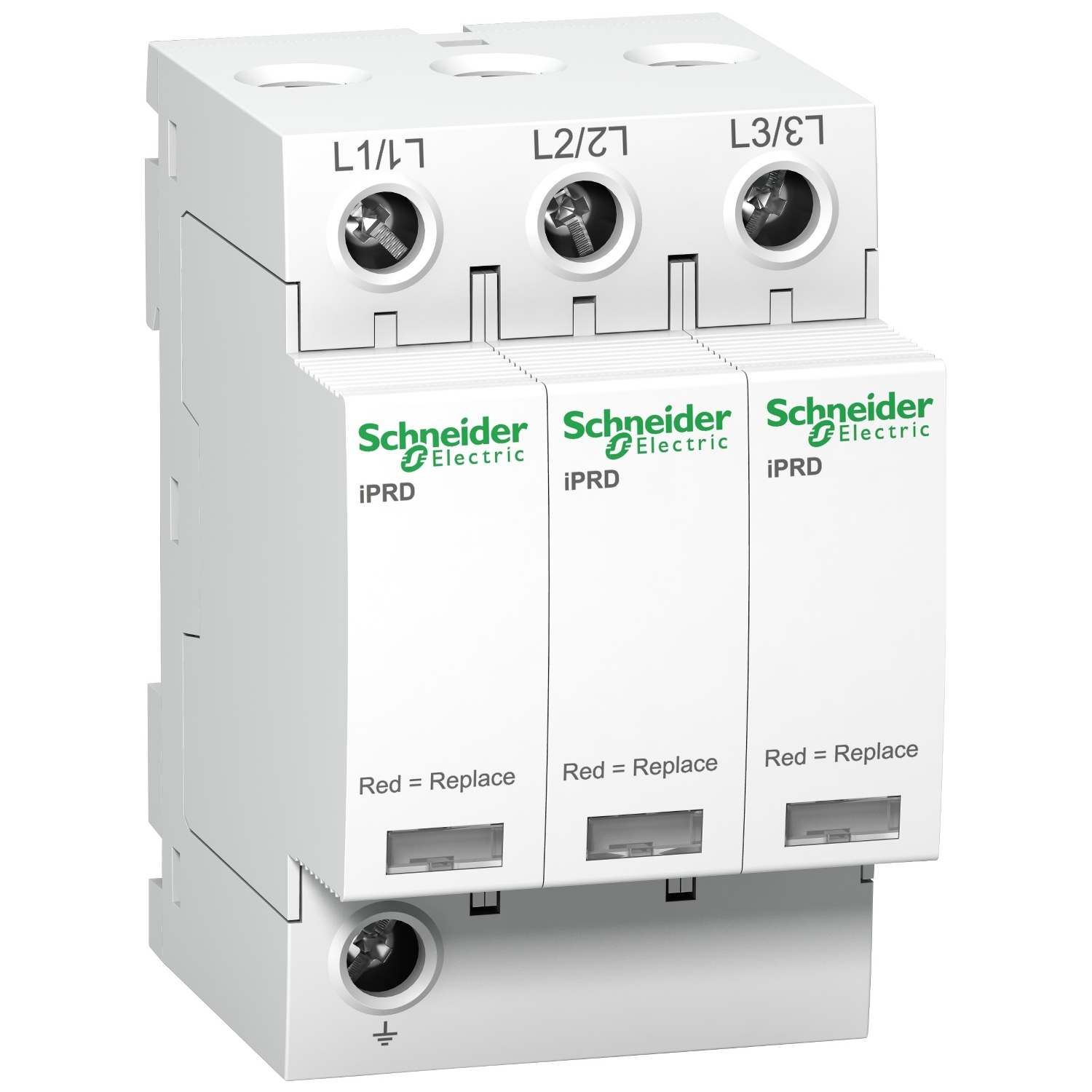

iPRD65r modularni odvodnik prenapona – 3P – IT – 460V – sa daljinskim transferom
- Šifra proizvoda: A9L65321
- Kategorija: Acti 9 uređaji za zaštitu od prenapona - SPDs
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | iPRD65r |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Tip odvodnika prenapona | tip 2 |
| Sistem uzemljenja | IT |
| Ime proizvoda | Acti 9 iPRD |
| Grupa proizvoda | Acti 9 |
32.857,58 rsd
- Opis proizvoda
Osnovne Informacije
| Sertifikacija proizvoda | CE |
| Daljinska signalizacija | sa |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Ime proizvoda | Acti 9 iPRD |
| Signalni kontakt | 1 SD (1 C/O) |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 3P |
| Grupa proizvoda | iPRD |
| Standardi | EN 61643-11:2012 |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | IT |
| Grupa proizvoda | Acti 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iPRD65r |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | asimetrični režim: 20 kA (L/PE) |
| 9 mm redovi | 6 |
| Signal napona | 0.25 A/250 V AC 50/60 Hz |
| Maksimalna struja pražnjenja | asimetrični režim: 65 kA L/PE |
| Masa proizvoda | 340 g |
| Podnosiva struja kratkog spoja | 5 kA 415 V faza/faza |
| Širina | 54 mm |
| Dubina | 69 mm |
| Tehnologija odvodnika prenapona | MOV |
| Ciljana zemlja | sve |
| Visina | 85 mm |
| Tip klase odvodnika prenapona | tip 2 |
| [ut] privremeni prenapon | 337 V L/N 5 s podnošljivo |
| [ut] privremeni prenapon | 1455 V L/PE 200 ms sigurnosni režim |
| [ut] privremeni prenapon | 1455 V N/PE 200 ms sigurnosni režim |
| [uc] maksimalni stalni radni napon | asimetrični režim: 460 V L/PE |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 2.5-25 mm² kruti |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 4-16 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 4-16 mm² fleksibilni sa kablovskim završetkom |
| Dužina ogoljenog dela žice | 14 mm |
| Tip rastavljača | pridruženi prekidač iC60L 25 A kriva C – Icu 25 kA |
| Tip rastavljača | pridruženi prekidač NG125H 50 A kriva C – Icu 36 kA |
| Tip rastavljača | pridruženi prekidač NG125L 50 A kriva C – Icu 50 kA |
| Tip rastavljača | pridruženi osigurač gG 80 A – Icu 50 kA |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <2.3 kV tip 2 L/PE |
| Kompatibilnost | iPRD65r |
| [ue] nazivni napon | 400 V AC (+/- 10 %) pri 50/60 Hz |
| Boja | bela (RAL 9003) |
| Moment pritezanja | 3.5-3.5 N.m |
| Diferencijalna struja | 0.6 mA |
