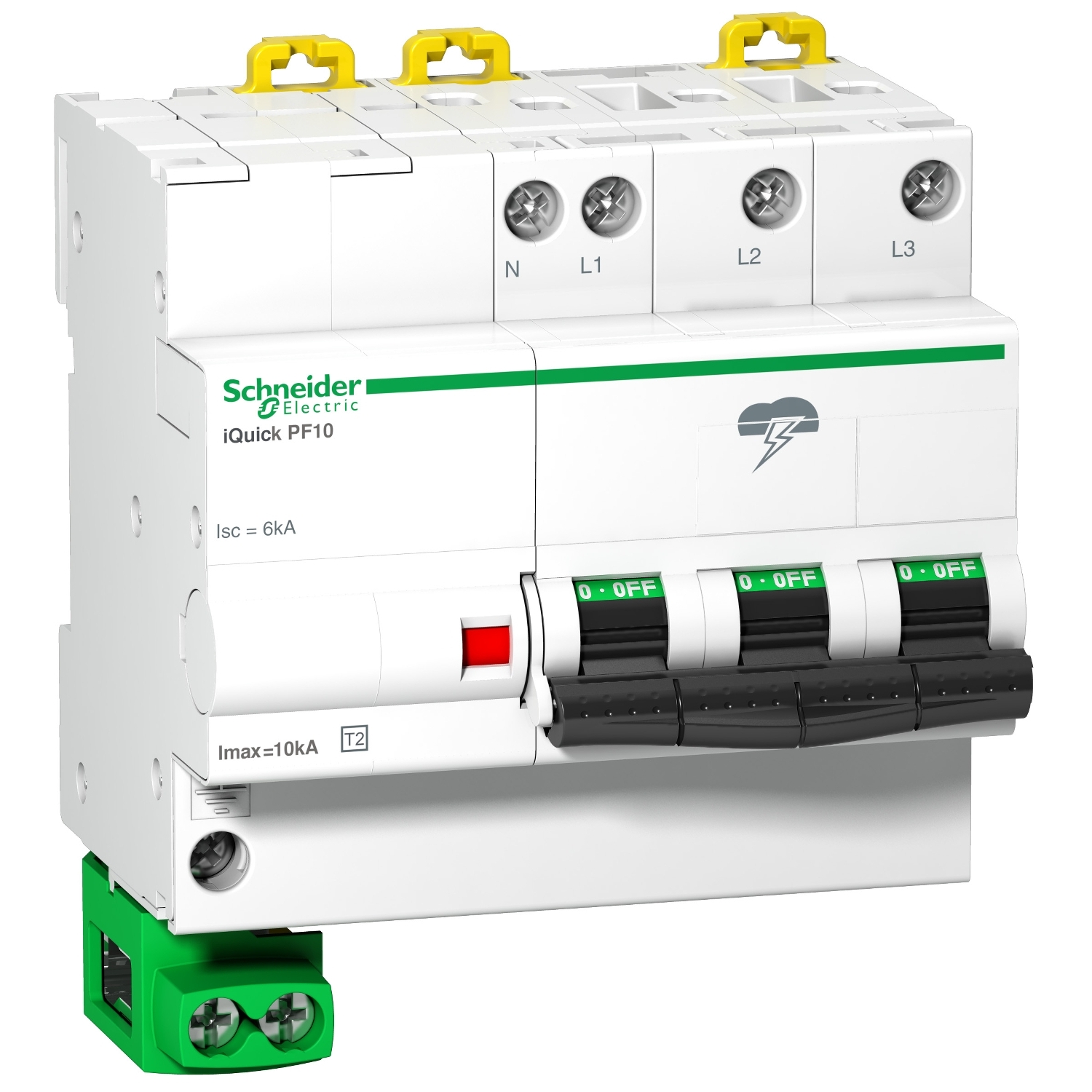

iQuick PF modularni odvodnik prenapona – 3P + N – 275V
- Šifra proizvoda: A9L16618
- Kategorija: Acti 9 uređaji za zaštitu od prenapona - SPDs
| Broj polova | 3P + N |
|---|---|
| Kratko ime uređaja | iQuick PF |
| Tip proizvoda ili komponente | odvodnik prenapona |
| Tip odvodnika prenapona | tip 2 |
| Sistem uzemljenja | TN-S |
| Ime proizvoda | Acti 9 PF |
| Grupa proizvoda | Acti 9 |
28.509,00 rsd
- Opis proizvoda
Osnovne Informacije
| Sertifikacija proizvoda | CE |
| Daljinska signalizacija | bez |
| Tip proizvoda ili komponente | odvodnik prenapona |
| Ime proizvoda | Acti 9 PF |
| Oznake kvaliteta | NF |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 3P + N |
| Grupa proizvoda | iQuick PF |
| Standardi | EN 61643-11:2012 |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | TT |
| Sistem uzemljenja | TN-S |
| Grupa proizvoda | Acti 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iQuick PF |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | asimetrični režim: 20 kA (N/PE) |
| Nazivna struja pražnjenja | diferencijalni režim: 5 kA (L/N) |
| 9 mm redovi | 9.8 |
| Maksimalna struja pražnjenja | asimetrični režim: 20 kA N/PE |
| Maksimalna struja pražnjenja | diferencijalni režim: 10 kA L/N |
| Masa proizvoda | 640 g |
| Podnosiva struja kratkog spoja | 6 kA |
| Širina | 88.4 mm |
| Dubina | 74.1 mm |
| Tehnologija odvodnika prenapona | MOV + GDT |
| Visina | 106.7 mm |
| Tip klase odvodnika prenapona | tip 2 |
| [ut] privremeni prenapon | 337 V L/N 5 s podnošljivo |
| [ut] privremeni prenapon | 1200 V N/PE 200 ms sigurnosni režim |
| [ut] privremeni prenapon | 442 V L/PE 5 s podnošljivo |
| [if] propratna struja | 0.1 kA asimetrični režim N/PE |
| [uc] maksimalni stalni radni napon | diferencijalni režim: 275 V L/N |
| [uc] maksimalni stalni radni napon | asimetrični režim: 275 V L/PE |
| Povezivanje – priključci | tunelski priključak (L/N) 1-16 mm² kruti |
| Povezivanje – priključci | tunelski priključak (uzemljenja) 10-25 mm² kruti |
| Povezivanje – priključci | tunelski priključak (L/N) 1-16 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (uzemljenja) 10-25 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (L/N) 1-16 mm² fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | tunelski priključak (uzemljenja) 10-25 mm² fleksibilni sa kablovskim završetkom |
| Dužina ogoljenog dela žice | 13 mm |
| Tip rastavljača | integrisani prekidač – Icu 6 kA |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <1.5 kV tip 2 L/PE |
| Maksimalni [up] napon naponske zaštite | diferencijalni režim <1.5 kV tip 2 L/N |
| Kompatibilnost | iQuick PF |
| [ue] nazivni napon | 230/400 V AC (+/- 10 %) pri 50/60 Hz |
| Boja | bela (RAL 9003) |
| Moment pritezanja | 2-2 N.m |
| Diferencijalna struja | 1 mA |
- Opis proizvoda
Osnovne Informacije
| Sertifikacija proizvoda | CE |
| Daljinska signalizacija | bez |
| Tip proizvoda ili komponente | odvodnik prenapona |
| Ime proizvoda | Acti 9 PF |
| Oznake kvaliteta | NF |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 3P + N |
| Grupa proizvoda | iQuick PF |
| Standardi | EN 61643-11:2012 |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | TT |
| Sistem uzemljenja | TN-S |
| Grupa proizvoda | Acti 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iQuick PF |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | asimetrični režim: 20 kA (N/PE) |
| Nazivna struja pražnjenja | diferencijalni režim: 5 kA (L/N) |
| 9 mm redovi | 9.8 |
| Maksimalna struja pražnjenja | asimetrični režim: 20 kA N/PE |
| Maksimalna struja pražnjenja | diferencijalni režim: 10 kA L/N |
| Masa proizvoda | 640 g |
| Podnosiva struja kratkog spoja | 6 kA |
| Širina | 88.4 mm |
| Dubina | 74.1 mm |
| Tehnologija odvodnika prenapona | MOV + GDT |
| Visina | 106.7 mm |
| Tip klase odvodnika prenapona | tip 2 |
| [ut] privremeni prenapon | 337 V L/N 5 s podnošljivo |
| [ut] privremeni prenapon | 1200 V N/PE 200 ms sigurnosni režim |
| [ut] privremeni prenapon | 442 V L/PE 5 s podnošljivo |
| [if] propratna struja | 0.1 kA asimetrični režim N/PE |
| [uc] maksimalni stalni radni napon | diferencijalni režim: 275 V L/N |
| [uc] maksimalni stalni radni napon | asimetrični režim: 275 V L/PE |
| Povezivanje – priključci | tunelski priključak (L/N) 1-16 mm² kruti |
| Povezivanje – priključci | tunelski priključak (uzemljenja) 10-25 mm² kruti |
| Povezivanje – priključci | tunelski priključak (L/N) 1-16 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (uzemljenja) 10-25 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (L/N) 1-16 mm² fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | tunelski priključak (uzemljenja) 10-25 mm² fleksibilni sa kablovskim završetkom |
| Dužina ogoljenog dela žice | 13 mm |
| Tip rastavljača | integrisani prekidač – Icu 6 kA |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <1.5 kV tip 2 L/PE |
| Maksimalni [up] napon naponske zaštite | diferencijalni režim <1.5 kV tip 2 L/N |
| Kompatibilnost | iQuick PF |
| [ue] nazivni napon | 230/400 V AC (+/- 10 %) pri 50/60 Hz |
| Boja | bela (RAL 9003) |
| Moment pritezanja | 2-2 N.m |
| Diferencijalna struja | 1 mA |
