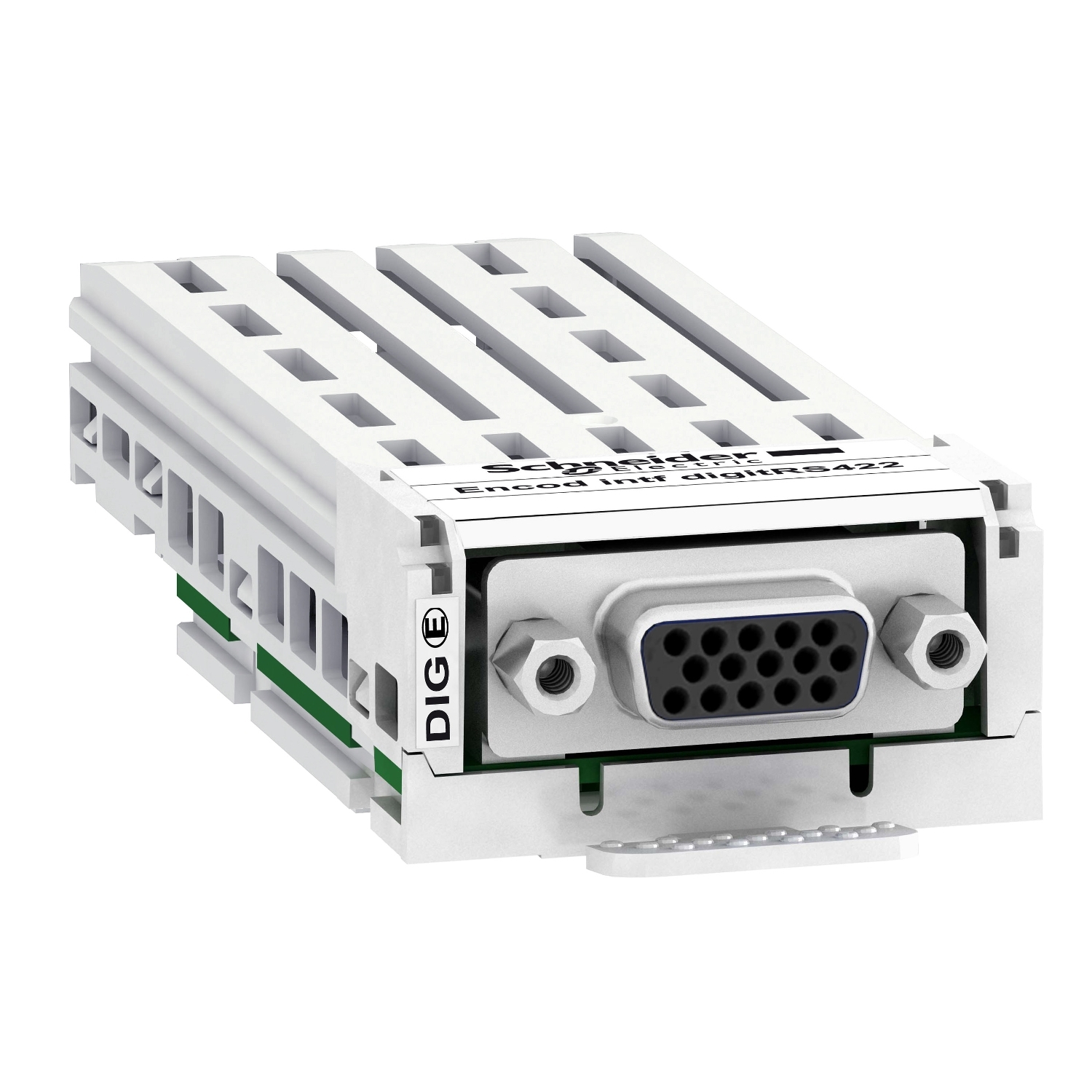

modul digitalnog enkodera 5/12 V
- Šifra proizvoda: VW3A3420
- Kategorija: Procesni frekventni regulatori
| Tip proizvoda ili komponente | modul digitalnog enkodera |
|---|---|
| Grupa proizvoda | Altivar |
32.257,50 rsd
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | modul digitalnog enkodera |
| Protokol komunikacionog porta | RS422 |
| Kompatibilnost grupe proizvoda | Altivar Process ATV900 |
| Kompatibilnost grupe proizvoda | Altivar Process Modular |
| Kompatibilnost grupe proizvoda | Altivar Machine ATV340 |
| Grupa proizvoda | Altivar |
| Tip enkodera | EnDat 2.2 |
| Tip enkodera | A/B/I inkrementalni enkoder XCC1 tip R |
| Tip enkodera | A/B/I inkrementalni enkoder XCC1 tip X |
| Tip enkodera | SSI apsolutni enkoder XCC2 tip SG |
| Tip enkodera | SSI apsolutni enkoder XCC3 tip SB |
| [us] nazivni napon napajanja | 5 V DC (granice napona: 4.75-5.25 V) |
| [us] nazivni napon napajanja | 12 V DC (granice napona: 11.4-12.6 V) |
| [us] nazivni napon napajanja | 24 V DC (granice napona: 22.8-25.2 V) |
Dopunske Informacije
| Tip priključka | 1 ženski SUB-D 15 |
| Masa proizvoda | 0.15 kg |
| Maksimalna struja napajanja | 0.25 A pri 5 V DC |
| Maksimalna struja napajanja | 0.1 A pri 12 V DC |
| Maksimalna struja napajanja | 0.1 A pri 24 V DC |
| Impedansa ulaza | 121 Ω |
| Ulazni signal | Data+, Data- (EnDat 2.2) |
| Ulazni signal | Data+, Data- (SSI) |
| Ulazni signal | Temp+, Temp- |
| Ulazni signal | A+,A-/B+,B-/I+,I- (A/B/I) |
| Ulazni signal | TTL |
| Maksimalna radna frekvencija | 1000 kHz |
| Maksimalna dužina kabla između dva uređaja | 100 m (A/B/I) |
| Maksimalna dužina kabla između dva uređaja | 50 m (SSI) |
| Maksimalna dužina kabla između dva uređaja | 100 m (SSI)na 300 kHz |
| Maksimalna dužina kabla između dva uređaja | 50 m (EnDat 2.2) |
| Maksimalna dužina kabla između dva uređaja | 100 m (EnDat 2.2)sa kompenzacijom propagacije kašnjenja |
| Tip zaštite | zaštita od kratkog spoja |
| Tip zaštite | zaštita od preopterećenja |
| Izlazni signal | Clock+, Clock- (SSI) |
| Izlazni signal | Data+, Data-, Clock+, Clock- (EnDat 2.2) |
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | modul digitalnog enkodera |
| Protokol komunikacionog porta | RS422 |
| Kompatibilnost grupe proizvoda | Altivar Process ATV900 |
| Kompatibilnost grupe proizvoda | Altivar Process Modular |
| Kompatibilnost grupe proizvoda | Altivar Machine ATV340 |
| Grupa proizvoda | Altivar |
| Tip enkodera | EnDat 2.2 |
| Tip enkodera | A/B/I inkrementalni enkoder XCC1 tip R |
| Tip enkodera | A/B/I inkrementalni enkoder XCC1 tip X |
| Tip enkodera | SSI apsolutni enkoder XCC2 tip SG |
| Tip enkodera | SSI apsolutni enkoder XCC3 tip SB |
| [us] nazivni napon napajanja | 5 V DC (granice napona: 4.75-5.25 V) |
| [us] nazivni napon napajanja | 12 V DC (granice napona: 11.4-12.6 V) |
| [us] nazivni napon napajanja | 24 V DC (granice napona: 22.8-25.2 V) |
Dopunske Informacije
| Tip priključka | 1 ženski SUB-D 15 |
| Masa proizvoda | 0.15 kg |
| Maksimalna struja napajanja | 0.25 A pri 5 V DC |
| Maksimalna struja napajanja | 0.1 A pri 12 V DC |
| Maksimalna struja napajanja | 0.1 A pri 24 V DC |
| Impedansa ulaza | 121 Ω |
| Ulazni signal | Data+, Data- (EnDat 2.2) |
| Ulazni signal | Data+, Data- (SSI) |
| Ulazni signal | Temp+, Temp- |
| Ulazni signal | A+,A-/B+,B-/I+,I- (A/B/I) |
| Ulazni signal | TTL |
| Maksimalna radna frekvencija | 1000 kHz |
| Maksimalna dužina kabla između dva uređaja | 100 m (A/B/I) |
| Maksimalna dužina kabla između dva uređaja | 50 m (SSI) |
| Maksimalna dužina kabla između dva uređaja | 100 m (SSI)na 300 kHz |
| Maksimalna dužina kabla između dva uređaja | 50 m (EnDat 2.2) |
| Maksimalna dužina kabla između dva uređaja | 100 m (EnDat 2.2)sa kompenzacijom propagacije kašnjenja |
| Tip zaštite | zaštita od kratkog spoja |
| Tip zaštite | zaštita od preopterećenja |
| Izlazni signal | Clock+, Clock- (SSI) |
| Izlazni signal | Data+, Data-, Clock+, Clock- (EnDat 2.2) |
