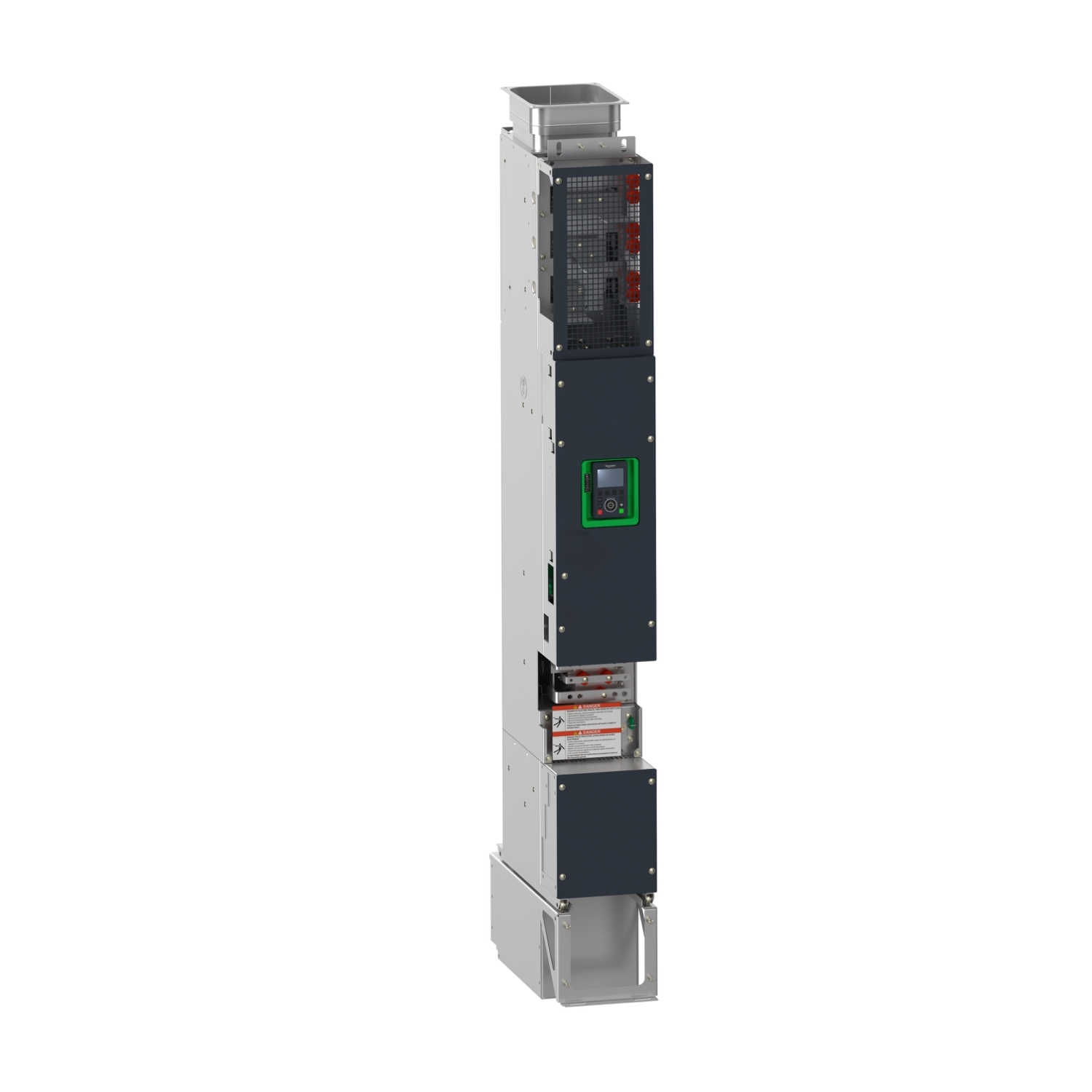

Frekventni regulator, Altivar Process ATV900, APM, pojedinačni 600 V, 150 hp
- Šifra proizvoda: ATV9A0C13S6
- Kategorija: Procesni frekventni regulatori
| Ip stepen zaštite | IP00 (for IP21 or IP54 cabinet integration) u skladu sa IEC 60529 |
|---|---|
| Kratko ime uređaja | ATV9A0 |
| Namena proizvoda | asinhroni motori |
| Opciona kartica | slot B: interfejs modul za rezolver |
| Tip proizvoda ili komponente | frekventni regulator |
| Grupa proizvoda | Altivar Process ATV900 |
- Opis proizvoda
Osnovne Informacije
| Struja linijskog kratkog spoja isc | 50 kA |
| Namena proizvoda | sinhroni motori |
| Namena proizvoda | asinhroni motori |
| Emc filter | integrisani sa 300 m motorni kabl u skladu sa IEC 61800-3 kategorija C3 |
| Broj faza | trofazne |
| Grupa proizvoda | Altivar Process ATV900 |
| Izlazna frekvencija | 0.1-599 Hz |
| Profil upravljanja asinhronim motorom | optimalni moment |
| Profil upravljanja asinhronim motorom | promenljivi moment |
| Profil upravljanja asinhronim motorom | standardni konstantni moment |
| Posebna izvedba | modular version |
| sastav seta | 1 control unit |
| sastav seta | mechanical mounting kits |
| sastav seta | power connection |
| sastav seta | set of fuses |
| sastav seta | 1.0 power module 200 kW |
| Ip stepen zaštite | IP00 (for IP21 or IP54 cabinet integration) u skladu sa IEC 61800-5-1 |
| Ip stepen zaštite | IP00 (for IP21 or IP54 cabinet integration) u skladu sa IEC 60529 |
| Tip proizvoda ili komponente | frekventni regulator |
| Prekidačka frekvencija | 2…4.9 kHz podesivo sa faktorom smanjenja karakteristika |
| Dopustiva privremena struja | 1.2 x In tokom 60 s (normalan rad) |
| Dopustiva privremena struja | 1.5 x In tokom 60 s (zahtevne aplikacije) |
| [us] nazivni napon napajanja | 600 V – 10…15 % |
| Protokol komunikacionog porta | Ethernet/IP |
| Protokol komunikacionog porta | Modbus serijska veza |
| Protokol komunikacionog porta | Modbus TCP |
| Način montiranja | montaža u kućište |
| Tip hlađenja | ventilatorom za strujanje vazduha |
| Sigurnosna funkcija | STO (Safe torque off) SIL 3 |
| Nazivna prekidačka frekvencija | 2.5 kHz |
| Kratko ime uređaja | ATV9A0 |
| Opciona kartica | slot A: komunikacioni modul za Profibus DP V1 |
| Opciona kartica | slot A: komunikacioni modul za Profinet |
| Opciona kartica | slot A: komunikacioni modul za DeviceNet |
| Opciona kartica | slot A: komunikacioni modul za CANopen daisy chain RJ45 |
| Opciona kartica | slot A: komunikacioni modul za CANopen SUB-D 9 |
| Opciona kartica | slot A: komunikacioni modul za CANopen vijčani priključci |
| Opciona kartica | slot A: komunikacioni modul za EtherCAT |
| Opciona kartica | slot A/slot B/slot C: modul za proširenje – digitalni i analogni I/O |
| Opciona kartica | slot A/slot B/slot C: modul za proširenje – izlazni releji |
| Opciona kartica | slot B: 5/12 V interfejs modul za digitalni enkoder |
| Opciona kartica | slot B: interfejs modul za analogni enkoder |
| Opciona kartica | slot B: interfejs modul za rezolver |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Profil upravljanja sinhronim motorom | motor sa permanentnim magnetima |
| Profil upravljanja sinhronim motorom | sinhroni reluktantni motor |
Dopunske Informacije
| Električna veza | upravljanje: odvojivi vijčani priključni blokovi 0.5…1.5 mm²/AWG 20…AWG 16 |
| Električna veza | strana napajanja: vijčani priključak |
| Električna veza | motor: M10 x 2 bars |
| Logika digitalnog ulaza | pozitivna logika (source) (DI1…DI8), < 5 V (stanje 0), > 11 V (stanje 1) |
| Logika digitalnog ulaza | negativna logika (sink) (DI1…DI8), > 16 V (stanje 0), < 10 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (DI7, DI8), < 0.6 V (stanje 0), > 2.5 V (stanje 1) |
| Logika digitalnog ulaza | pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1) |
| Tip analognog izlaza | softverski podesivi napon AQ1, AQ2: 0…10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| Tip analognog izlaza | softverski podesiva struja AQ1, AQ2: 0…20 mA impedansa 500 Ω, rezolucija 10 bitova |
| Linijska struja | 131.0 A pri 600 V (normalan rad) |
| Linijska struja | 112.0 A pri 600 V (zahtevne aplikacije) |
| Rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.01 do 9999 s |
| otpornost izolacije | > 1 MOhm at 500 V DC, 1 min |
| Fizički interfejs | 2-žični RS 485 za Modbus serijska veza |
| Tip digitalnih izlaza | digitalni izlaz DQ+ 0-1 kHz <= 30 V DC 100 mA |
| Tip digitalnih izlaza | programabilno kao impulsni izlaz DQ+ 0-30 kHz <= 30 V DC 20 mA |
| Tip digitalnih izlaza | digitalni izlaz DQ- 0-1 kHz <= 30 V DC 100 mA |
| Maksimalna struja preklapanja | izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| Maksimalna struja preklapanja | izlazni relej R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| Stepen zaštite | UL tip 1 conforming to UL 61800-5-1 (cabinet integration) |
| Stepen zaštite | UL tip 12 conforming to UL 61800-5-1 (cabinet integration) |
| Lokalna signalizacija | lokalna dijagnostika: 3 LED (mono/dve boje) |
| Lokalna signalizacija | status ugrađene komunikacije: 5 LED (dvostruka boja) |
| Lokalna signalizacija | status komunikacionog modula: 2 LED (dvostruka boja) |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti za Modbus serijska veza |
| Tip priključka | 2 RJ45 za Ethernet IP/Modbus TCP na priključku |
| Tip priključka | 1 RJ45 za Modbus serijska veza na priključku |
| prividna snaga | 136.0 kVA at 600 V normalan rad |
| prividna snaga | 116.0 kVA at 600 V zahtevne aplikacije |
| Tip izlaznog releja | konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R2: statusni relej NO električna izdržljivost 1000000 ciklusa |
| Tip izlaznog releja | konfigurabilni relej R3: statusni relej NO električna izdržljivost 1000000 ciklusa |
| Rezolucija frekvencije | displej: 0.1 Hz |
| Rezolucija frekvencije | analogni ulaz: 0.012/50 Hz |
| Tačnost | +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz |
| Tačnost | +/- 1 % AQ1, AQ2 za temperaturne promene od 60 °C analogni izlaz |
| maksimalna prelazna struja | 174.0 A tokom 60 s (normalan rad) |
| maksimalna prelazna struja | 187.5 A tokom 60 s (zahtevne aplikacije) |
| Kompatibilnost ulaza | DI1…DI8: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI7, DI8: impulsni ulaz nivo 1 PLC u skladu sa IEC 65A-68 |
| Kompatibilnost ulaza | STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompenzacija klizanja motora | podesiva |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| Kompenzacija klizanja motora | nedostupna u "Permanent magnet motor" upravljanju |
| Kompenzacija klizanja motora | može se ukinuti |
| Paket podataka za prenos | RTU za Modbus serijska veza |
| Brzina prenosa | 10/100 Mbit/s za Ethernet IP/Modbus TCP |
| Brzina prenosa | 4.8, 9.6, 19.2, 38.4 kbit/s za Modbus serijska veza |
| Minimalna struja preklapanja | izlazni relej R1, R2, R3: 5 mA pri 24 V DC |
| Način pristupa | slave Modbus TCP |
| Vreme osvežavanja | izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| stalna izlazna struja | 145.0 A at 2.5 kHz normalan rad |
| stalna izlazna struja | 125.0 A at 2.5 kHz zahtevne aplikacije |
| Greška linearnosti | AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz |
| Greška linearnosti | AQ1, AQ2: +/- 0.2 % za analogni izlaz |
| Broj adresa | 1-247 za Modbus serijska veza |
| Tip polarizacije | bez impedanse za Modbus serijska veza |
| Tip digitalnih ulaza | DI1…DI8 podesivi, 24 V DC (<= 30 V), impedansa: 3.5 kΩ |
| Tip digitalnih ulaza | DI7, DI8 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V) |
| Tip digitalnih ulaza | STOA, STOB Safe torque off, 24 V DC (<= 30 V), impedansa: > 2.2 kΩ |
| Tip zaštite | termička zaštita: motor |
| Tip zaštite | Safe torque off: motor |
| Tip zaštite | gubitak faze motora: motor |
| Tip zaštite | termička zaštita: frekventni regulator |
| Tip zaštite | Safe torque off: frekventni regulator |
| Tip zaštite | pregrevanje: frekventni regulator |
| Tip zaštite | prekostrujna između izlaznih faza i uzemljenja: frekventni regulator |
| Tip zaštite | preopterećenje izlaznog napona: frekventni regulator |
| Tip zaštite | zaštita od kratkog spoja: frekventni regulator |
| Tip zaštite | gubitak faze motora: frekventni regulator |
| Tip zaštite | prenaponi na DC bus-u: frekventni regulator |
| Tip zaštite | prenapon napajanja: frekventni regulator |
| Tip zaštite | podnapon napajanja: frekventni regulator |
| Tip zaštite | gubitak faze napajanja: frekventni regulator |
| Tip zaštite | prekoračenje brzine: frekventni regulator |
| Tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| Napajanje | spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Tip analognog ulaza | AI1, AI3 softverski podesiv napon: 0…10 V DC, impedansa: 30 kOhm, rezolucija 12 bitova |
| Tip analognog ulaza | AI1, AI3 softverski podesiva struja: 0…20 mA/4…20 mA, impedansa: 250 Ω, rezolucija 12 bitova |
| Tip analognog ulaza | AI2 softverski podesiv napon: +/- 10 V DC, impedansa: 30 kOhm, rezolucija 12 bitova |
| Tip analognog ulaza | AI2 softverski podesiv napon: 0…10 V DC, impedansa: 30 kOhm, rezolucija 12 bitova |
| snaga motora hp | 150.0 hp at 600 V normalan rad |
| snaga motora hp | 125.0 hp at 600 V zahtevne aplikacije |
| Trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DI1…DI8) – digitalni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (DI7, DI8) – impulsni ulaz |
| Trajanje uzorkovanja | 1 milisekundi +/- 1 ms (AI1, AI2, AI3) – analogni ulaz |
| Trajanje uzorkovanja | 5 milisekundi +/- 1 ms (AQ1, AQ2) – analogni izlaz |
