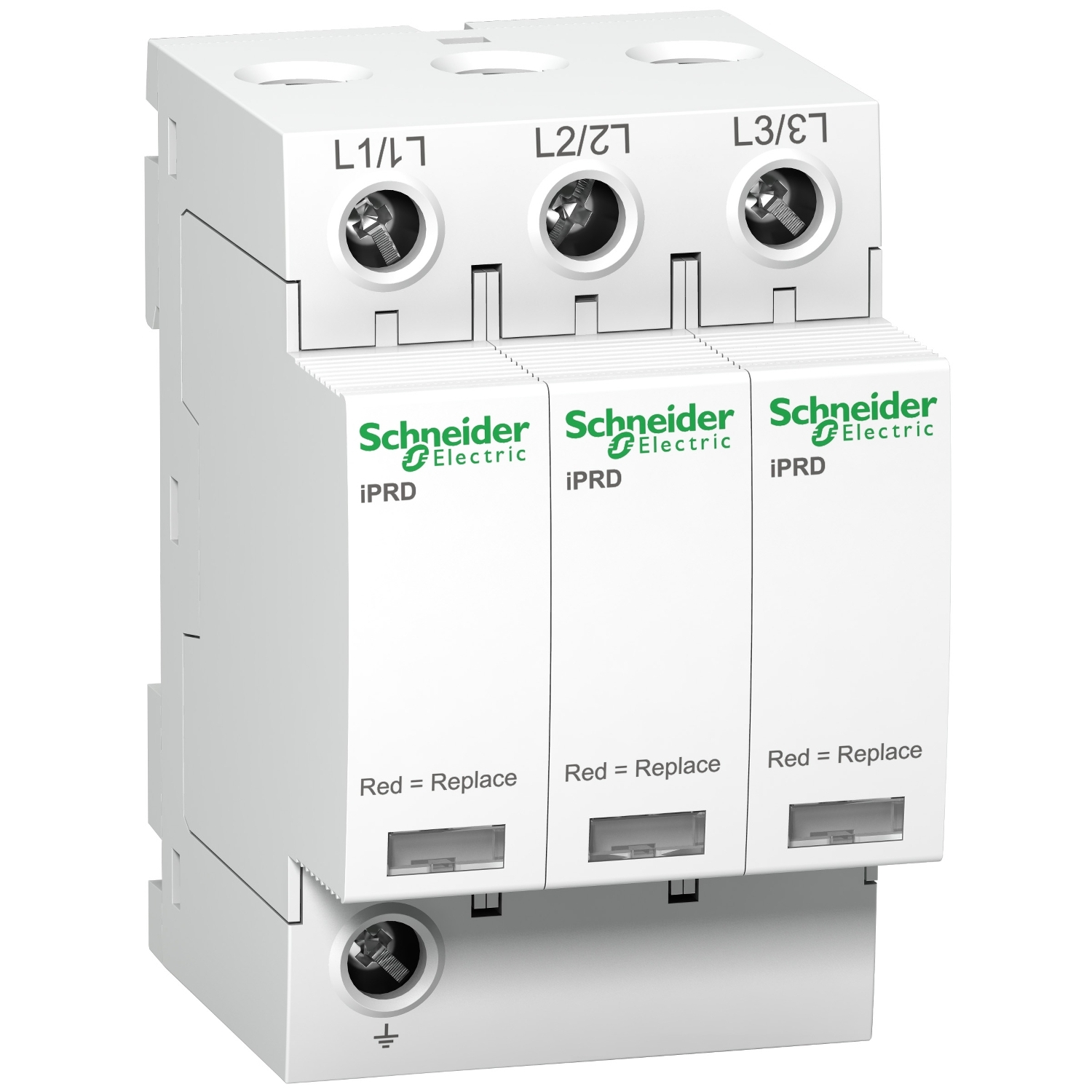

iPRD8 modularni odvodnik prenapona – 3P – 350V
- Šifra proizvoda: A9L08300
- Kategorija: Acti 9 uređaji za zaštitu od prenapona - SPDs
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | iPRD8 |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Tip odvodnika prenapona | tip 2 + 3 |
| Sistem uzemljenja | IT 230 |
| Ime proizvoda | Acti 9 iPRD |
| Grupa proizvoda | Acti 9 |
15.793,46 rsd
- Opis proizvoda
Osnovne Informacije
| Sertifikacija proizvoda | CE |
| Daljinska signalizacija | bez |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Ime proizvoda | Acti 9 iPRD |
| Oznake kvaliteta | KEMA-KEUR |
| Oznake kvaliteta | NF |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 3P |
| Grupa proizvoda | iPRD |
| Standardi | EN 61643-11:2012 |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | TN-C |
| Sistem uzemljenja | IT 230 |
| Grupa proizvoda | Acti 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iPRD8 |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | asimetrični režim: 2.5 kA (L/PE) |
| 9 mm redovi | 6 |
| Maksimalna struja pražnjenja | asimetrični režim: 8 kA L/PE |
| Masa proizvoda | 340 g |
| Širina | 54 mm |
| Dubina | 69 mm |
| Tehnologija odvodnika prenapona | MOV |
| Visina | 85 mm |
| Tip klase odvodnika prenapona | tip 2 + 3 |
| [ut] privremeni prenapon | 337 V L/N 5 s podnošljivo |
| [ut] privremeni prenapon | 1200 V N/PE 200 ms sigurnosni režim |
| [ut] privremeni prenapon | 422 V L/PE 720 ms podnošljivo |
| [ut] privremeni prenapon | 1455 V L/PE 200 ms sigurnosni režim |
| [uc] maksimalni stalni radni napon | asimetrični režim: 350 V L/PE |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 2.5-25 mm² kruti |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 4-16 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 4-16 mm² fleksibilni sa kablovskim završetkom |
| Tip rastavljača | pridruženi prekidač iC60L 10 A kriva C – Icu 25 kA |
| Tip rastavljača | pridruženi prekidač iC60N 10 A kriva C – Icu 10 kA |
| Tip rastavljača | pridruženi prekidač iC60H 10 A kriva C – Icu 15 kA |
| Tip rastavljača | pridruženi osigurač gG 25 A – Icu 15 kA |
| Tip rastavljača | pridruženi osigurač gG 80 A – Icu 50 kA |
| [uoc] napon otvorenog kola | 10 kV tip 3 asimetrični režim L/PE |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <1.2 kV tip 2 L/PE |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <1.2 kV tip 3 L/PE |
| Kompatibilnost | iPRD8 |
| [ue] nazivni napon | 400 V AC (+/- 10 %) pri 50/60 Hz |
| Boja | bela (RAL 9003) |
| Moment pritezanja | 3.5-3.5 N.m |
| Diferencijalna struja | 0.6 mA |
- Opis proizvoda
Osnovne Informacije
| Sertifikacija proizvoda | CE |
| Daljinska signalizacija | bez |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Ime proizvoda | Acti 9 iPRD |
| Oznake kvaliteta | KEMA-KEUR |
| Oznake kvaliteta | NF |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 3P |
| Grupa proizvoda | iPRD |
| Standardi | EN 61643-11:2012 |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | TN-C |
| Sistem uzemljenja | IT 230 |
| Grupa proizvoda | Acti 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iPRD8 |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | asimetrični režim: 2.5 kA (L/PE) |
| 9 mm redovi | 6 |
| Maksimalna struja pražnjenja | asimetrični režim: 8 kA L/PE |
| Masa proizvoda | 340 g |
| Širina | 54 mm |
| Dubina | 69 mm |
| Tehnologija odvodnika prenapona | MOV |
| Visina | 85 mm |
| Tip klase odvodnika prenapona | tip 2 + 3 |
| [ut] privremeni prenapon | 337 V L/N 5 s podnošljivo |
| [ut] privremeni prenapon | 1200 V N/PE 200 ms sigurnosni režim |
| [ut] privremeni prenapon | 422 V L/PE 720 ms podnošljivo |
| [ut] privremeni prenapon | 1455 V L/PE 200 ms sigurnosni režim |
| [uc] maksimalni stalni radni napon | asimetrični režim: 350 V L/PE |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 2.5-25 mm² kruti |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 4-16 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 4-16 mm² fleksibilni sa kablovskim završetkom |
| Tip rastavljača | pridruženi prekidač iC60L 10 A kriva C – Icu 25 kA |
| Tip rastavljača | pridruženi prekidač iC60N 10 A kriva C – Icu 10 kA |
| Tip rastavljača | pridruženi prekidač iC60H 10 A kriva C – Icu 15 kA |
| Tip rastavljača | pridruženi osigurač gG 25 A – Icu 15 kA |
| Tip rastavljača | pridruženi osigurač gG 80 A – Icu 50 kA |
| [uoc] napon otvorenog kola | 10 kV tip 3 asimetrični režim L/PE |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <1.2 kV tip 2 L/PE |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <1.2 kV tip 3 L/PE |
| Kompatibilnost | iPRD8 |
| [ue] nazivni napon | 400 V AC (+/- 10 %) pri 50/60 Hz |
| Boja | bela (RAL 9003) |
| Moment pritezanja | 3.5-3.5 N.m |
| Diferencijalna struja | 0.6 mA |
