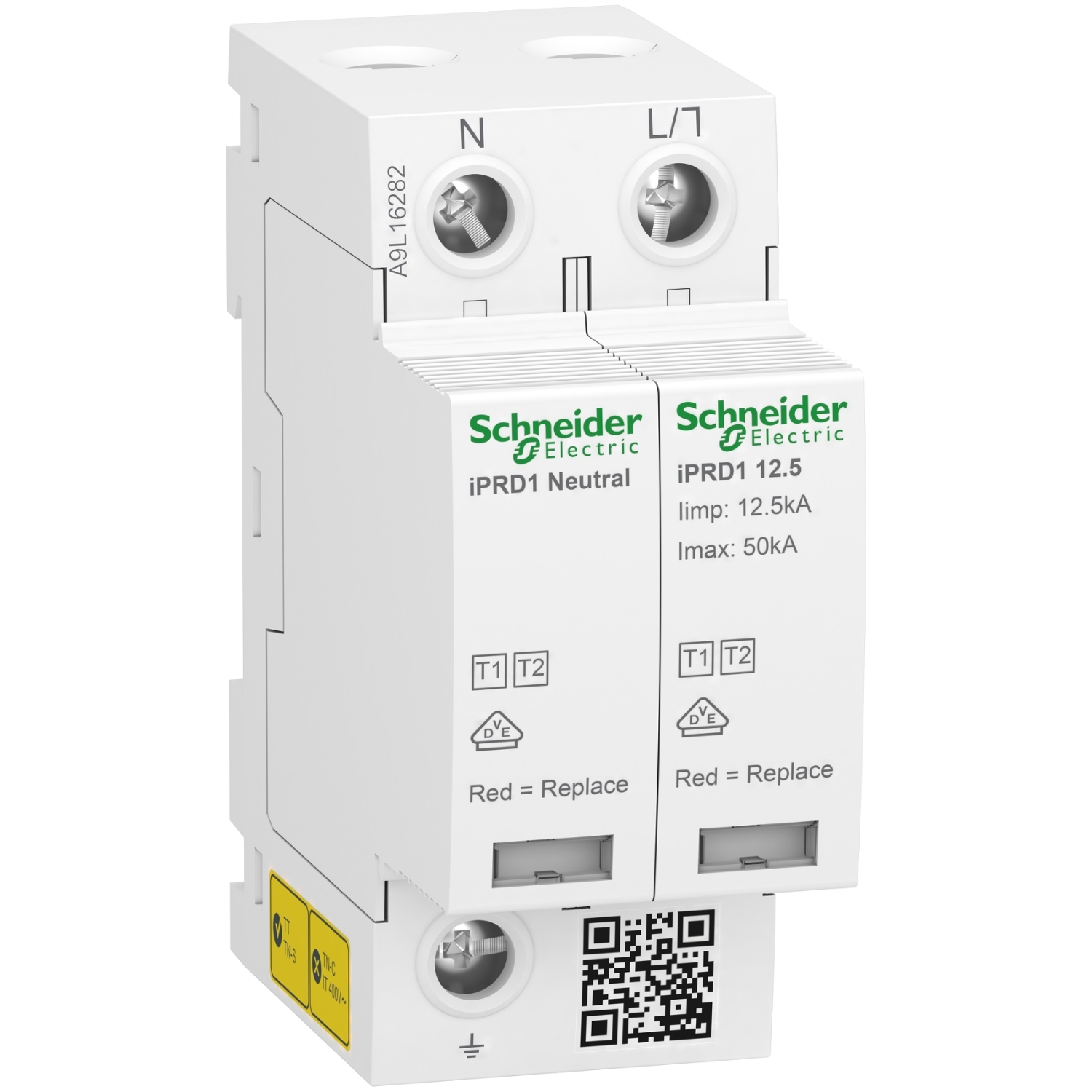

Modularni odvodnik prenapona, Acti9 iPRD1 12.5r, 1 P + N, 350 V,sa daljinskom signal.
- Šifra proizvoda: A9L16282
- Kategorija: Acti 9 uređaji za zaštitu od prenapona - SPDs
| Broj polova | 1P + N |
|---|---|
| Kratko ime uređaja | iPRD1 12.5 |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Tip odvodnika prenapona | tip 1 + 2 |
| Sistem uzemljenja | TT |
| Ime proizvoda | Acti9 iPRD1 |
| Grupa proizvoda | Acti 9 |
38.429,10 rsd
- Opis proizvoda
Osnovne Informacije
| Daljinska signalizacija | sa |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Ime proizvoda | Acti9 iPRD1 |
| Signalni kontakt | 1 SD (1 C/O) |
| Oznake kvaliteta | CE |
| Oznake kvaliteta | EAC |
| Oznake kvaliteta | VDE |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 1P + N |
| Grupa proizvoda | iPRD1 |
| Standardi | EN 61643-11:2012 |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | TN-S |
| Sistem uzemljenja | TT |
| Grupa proizvoda | Acti 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iPRD1 12.5 |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | 20 kA |
| 9 mm redovi | 4 |
| Maksimalna struja pražnjenja | 50 kA |
| Materijal | PA6 |
| Masa proizvoda | 290 g |
| Širina | 36 mm |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| Dubina | 69 mm |
| Tehnologija odvodnika prenapona | MOV + GDT |
| Visina | 89 mm |
| Tip klase odvodnika prenapona | tip 1 + 2 |
| [ut] privremeni prenapon | 337 V L/N 5 s podnošljivo |
| [ut] privremeni prenapon | 1200 V N/PE 200 ms sigurnosni režim |
| [iimp] struja impulsa | asimetrični režim: 50 kA N/PE |
| [iimp] struja impulsa | diferencijalni režim: 12.5 kA L/N |
| [uc] maksimalni stalni radni napon | diferencijalni režim: 350 V L/N |
| [uc] maksimalni stalni radni napon | asimetrični režim: 255 V N/PE |
| Dužina ogoljenog dela žice | 14 mm |
| Povezivanje – priključci | tunelski priključak (faza) 10-25 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (faza) 10-35 mm² kruti |
| Povezivanje – priključci | tunelski priključak (earth) 16-25 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (earth) 16-35 mm² kruti |
| Tip rastavljača | pridruženi osigurač gG 160 A 120 kA standardu |
| Tip rastavljača | pridruženi prekidač Compact NSX160E 80 A 25 kA standardu |
| Lokalna signalizacija | u radu: mehanički indikator (bela) |
| Lokalna signalizacija | end of life: mehanički indikator (crvena) |
| Diferencijalna struja | 0.003 mA N/PE |
| Maksimalni [up] napon naponske zaštite | <1.5 kV tip 1 + 2 |
| Kompatibilnost | iPRD1 |
| [ue] nazivni napon | 230 V AC (+/- 10 %) pri 50/60 Hz |
| Struja impulsa | 12.5 kA |
| Boja | bela (RAL 9003) |
| Moment pritezanja | 3.5-3.5 N.m |
- Opis proizvoda
Osnovne Informacije
| Daljinska signalizacija | sa |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| Ime proizvoda | Acti9 iPRD1 |
| Signalni kontakt | 1 SD (1 C/O) |
| Oznake kvaliteta | CE |
| Oznake kvaliteta | EAC |
| Oznake kvaliteta | VDE |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 1P + N |
| Grupa proizvoda | iPRD1 |
| Standardi | EN 61643-11:2012 |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | TN-S |
| Sistem uzemljenja | TT |
| Grupa proizvoda | Acti 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iPRD1 12.5 |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | 20 kA |
| 9 mm redovi | 4 |
| Maksimalna struja pražnjenja | 50 kA |
| Materijal | PA6 |
| Masa proizvoda | 290 g |
| Širina | 36 mm |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| Dubina | 69 mm |
| Tehnologija odvodnika prenapona | MOV + GDT |
| Visina | 89 mm |
| Tip klase odvodnika prenapona | tip 1 + 2 |
| [ut] privremeni prenapon | 337 V L/N 5 s podnošljivo |
| [ut] privremeni prenapon | 1200 V N/PE 200 ms sigurnosni režim |
| [iimp] struja impulsa | asimetrični režim: 50 kA N/PE |
| [iimp] struja impulsa | diferencijalni režim: 12.5 kA L/N |
| [uc] maksimalni stalni radni napon | diferencijalni režim: 350 V L/N |
| [uc] maksimalni stalni radni napon | asimetrični režim: 255 V N/PE |
| Dužina ogoljenog dela žice | 14 mm |
| Povezivanje – priključci | tunelski priključak (faza) 10-25 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (faza) 10-35 mm² kruti |
| Povezivanje – priključci | tunelski priključak (earth) 16-25 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (earth) 16-35 mm² kruti |
| Tip rastavljača | pridruženi osigurač gG 160 A 120 kA standardu |
| Tip rastavljača | pridruženi prekidač Compact NSX160E 80 A 25 kA standardu |
| Lokalna signalizacija | u radu: mehanički indikator (bela) |
| Lokalna signalizacija | end of life: mehanički indikator (crvena) |
| Diferencijalna struja | 0.003 mA N/PE |
| Maksimalni [up] napon naponske zaštite | <1.5 kV tip 1 + 2 |
| Kompatibilnost | iPRD1 |
| [ue] nazivni napon | 230 V AC (+/- 10 %) pri 50/60 Hz |
| Struja impulsa | 12.5 kA |
| Boja | bela (RAL 9003) |
| Moment pritezanja | 3.5-3.5 N.m |
