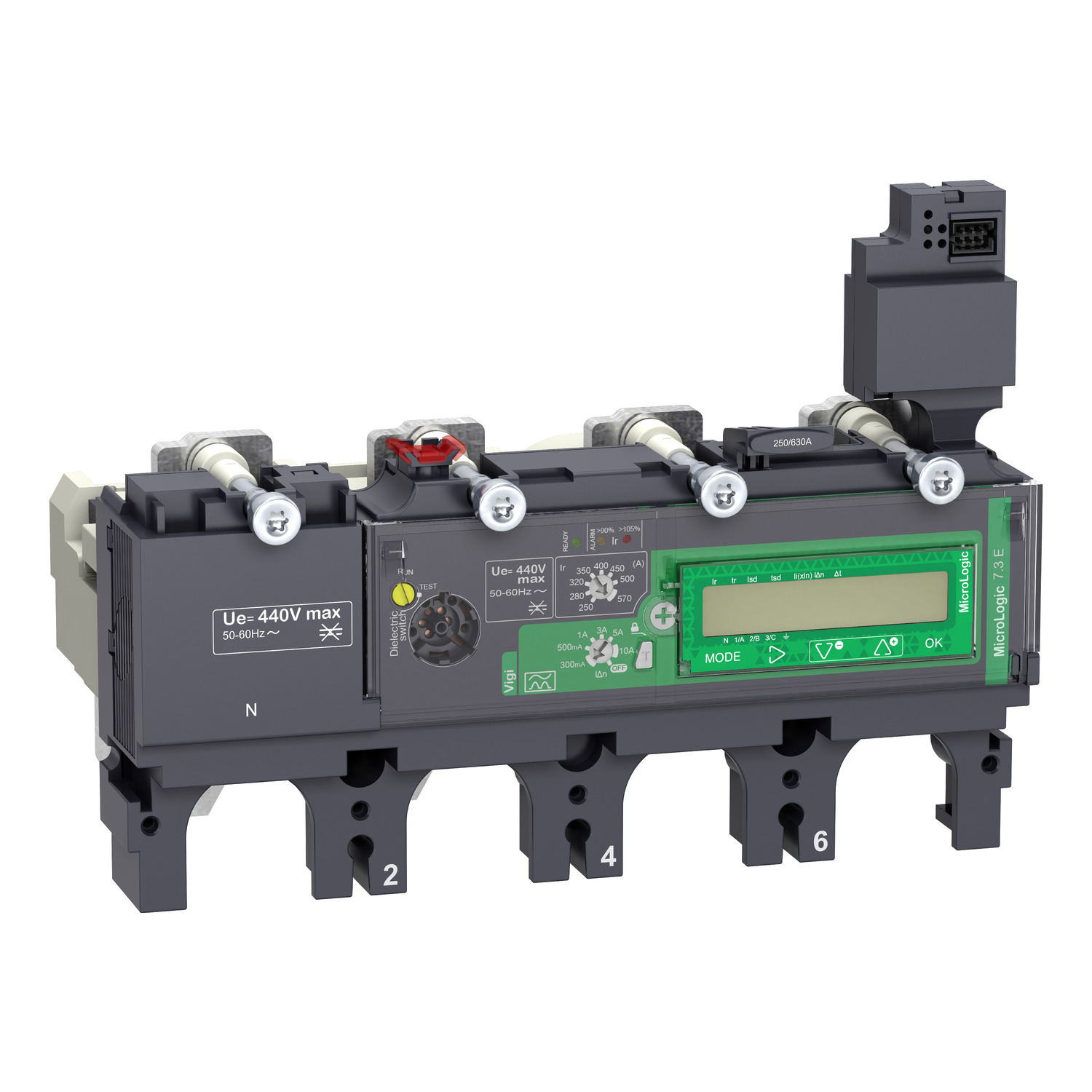

Zaštitna jedinica MicroLogic Vigi 7.3E, ComPacT NSX 630, 4P, osnovna i diferencijalna zaštita, merenje energije, 570A
- Šifra proizvoda: C6347E570
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 4P |
|---|---|
| Tip proizvoda ili komponente | zaštitna jedinica |
| Tehnologija zaštitne jed | elektronska |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 570 A pri 40 °C |
344.645,42 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 570 A pri 40 °C |
| [ue] nazivni napon | 440 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSIR |
| Tip proizvoda ili komponente | zaštitna jedinica |
| Broj polova | 4P |
| Ime zaštitne jedinice | Micrologic 7.3 E |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Opis zaštićenih polova | 3d + N/2 |
| Opis zaštićenih polova | 4d |
| Opis zaštićenih polova | 3D + OSN |
| Opis zaštićenih polova | 3d |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | S : for kratkotrajna zaštita od kratkog spoja |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip zaštite | R : for diferencijalna zaštita |
| Grupa proizvoda | ComPacT nove generacije |
| Način montiranja | fiksno |
| Tip mreže | AC |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | elektronska |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX630 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Tip merenja | multimetar |
| način rada | OFF upotreba IΔn obrtnog prekidača |
| [δt] podešavanje kašnjenja prorade diferencijalne zaštite | 0-0 milisekundi |
| [δt] podešavanje kašnjenja prorade diferencijalne zaštite | 60-60 milisekundi |
| [δt] podešavanje kašnjenja prorade diferencijalne zaštite | 150-150 milisekundi |
| [δt] podešavanje kašnjenja prorade diferencijalne zaštite | 500-500 milisekundi |
| [δt] podešavanje kašnjenja prorade diferencijalne zaštite | 1-1 sekundi |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Podešavanje tipa osetljivosti diferencijalne zaštite | podesiva |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | podesivo |
| Podešavanje praga prorade zaštite od kratkog spoja | 1.5…11 x In |
| Zaštita nultog provodnika | 0.5 x Ir (3d + N/2) |
| Zaštita nultog provodnika | 1 x Ir (4d) |
| Zaštita nultog provodnika | 1.6 x Ir (3D + OSN) |
| Zaštita nultog provodnika | bez zaštite (3d) |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 250…570 A |
| Tip podešavanja kašnjenja prorade zaštite | podesivo |
| [tr] podešavanje kašnjenja prorade zaštite | 15-400 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.35-11 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-16 sekundi pri 6 x Ir |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0-0.4 sekundi I²t=off |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0.1-0.4 sekundi I²t=on |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 0.3-0.3 A |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 0.5-0.5 A |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 1-1 A |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 3-3 A |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 5-5 A |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 10-10 A |
| Podešavanje tipa kašnjenja prorade diferencijalne zaštite | podesiva |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | integrisana |
| Klasa diferencijalne zaštite | klasa A |
| Komunikacija podataka | podešavanja zaštite i alarma |
| Komunikacija podataka | merenje električne energije |
| Komunikacija podataka | angažovane vrednosti struje i snage |
| Komunikacija podataka | kvalitet snage |
| Komunikacija podataka | senzor struje curenja |
| Komunikacija podataka | beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu |
| Komunikacija podataka | trenutne i angažovane vrednosti |
| Komunikacija podataka | maksimalno izmerene/minimalno izmerene veličine |
| Komunikacija podataka | indikatori vezani za održavanje |
| Komunikacija podataka | izveštaji o ispitivanju |
| Zona selektivne blokade zsi | bez |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Tip displeja | LCD displej |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 570 A pri 40 °C |
| [ue] nazivni napon | 440 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSIR |
| Tip proizvoda ili komponente | zaštitna jedinica |
| Broj polova | 4P |
| Ime zaštitne jedinice | Micrologic 7.3 E |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Opis zaštićenih polova | 3d + N/2 |
| Opis zaštićenih polova | 4d |
| Opis zaštićenih polova | 3D + OSN |
| Opis zaštićenih polova | 3d |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | S : for kratkotrajna zaštita od kratkog spoja |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip zaštite | R : for diferencijalna zaštita |
| Grupa proizvoda | ComPacT nove generacije |
| Način montiranja | fiksno |
| Tip mreže | AC |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | elektronska |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX630 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Tip merenja | multimetar |
| način rada | OFF upotreba IΔn obrtnog prekidača |
| [δt] podešavanje kašnjenja prorade diferencijalne zaštite | 0-0 milisekundi |
| [δt] podešavanje kašnjenja prorade diferencijalne zaštite | 60-60 milisekundi |
| [δt] podešavanje kašnjenja prorade diferencijalne zaštite | 150-150 milisekundi |
| [δt] podešavanje kašnjenja prorade diferencijalne zaštite | 500-500 milisekundi |
| [δt] podešavanje kašnjenja prorade diferencijalne zaštite | 1-1 sekundi |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Podešavanje tipa osetljivosti diferencijalne zaštite | podesiva |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | podesivo |
| Podešavanje praga prorade zaštite od kratkog spoja | 1.5…11 x In |
| Zaštita nultog provodnika | 0.5 x Ir (3d + N/2) |
| Zaštita nultog provodnika | 1 x Ir (4d) |
| Zaštita nultog provodnika | 1.6 x Ir (3D + OSN) |
| Zaštita nultog provodnika | bez zaštite (3d) |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 250…570 A |
| Tip podešavanja kašnjenja prorade zaštite | podesivo |
| [tr] podešavanje kašnjenja prorade zaštite | 15-400 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.35-11 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-16 sekundi pri 6 x Ir |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0-0.4 sekundi I²t=off |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0.1-0.4 sekundi I²t=on |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 0.3-0.3 A |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 0.5-0.5 A |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 1-1 A |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 3-3 A |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 5-5 A |
| [δt] podešavanje osetljivosti diferencijalne zaštite | 10-10 A |
| Podešavanje tipa kašnjenja prorade diferencijalne zaštite | podesiva |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | integrisana |
| Klasa diferencijalne zaštite | klasa A |
| Komunikacija podataka | podešavanja zaštite i alarma |
| Komunikacija podataka | merenje električne energije |
| Komunikacija podataka | angažovane vrednosti struje i snage |
| Komunikacija podataka | kvalitet snage |
| Komunikacija podataka | senzor struje curenja |
| Komunikacija podataka | beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu |
| Komunikacija podataka | trenutne i angažovane vrednosti |
| Komunikacija podataka | maksimalno izmerene/minimalno izmerene veličine |
| Komunikacija podataka | indikatori vezani za održavanje |
| Komunikacija podataka | izveštaji o ispitivanju |
| Zona selektivne blokade zsi | bez |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Tip displeja | LCD displej |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo |
Povezani proizvodi

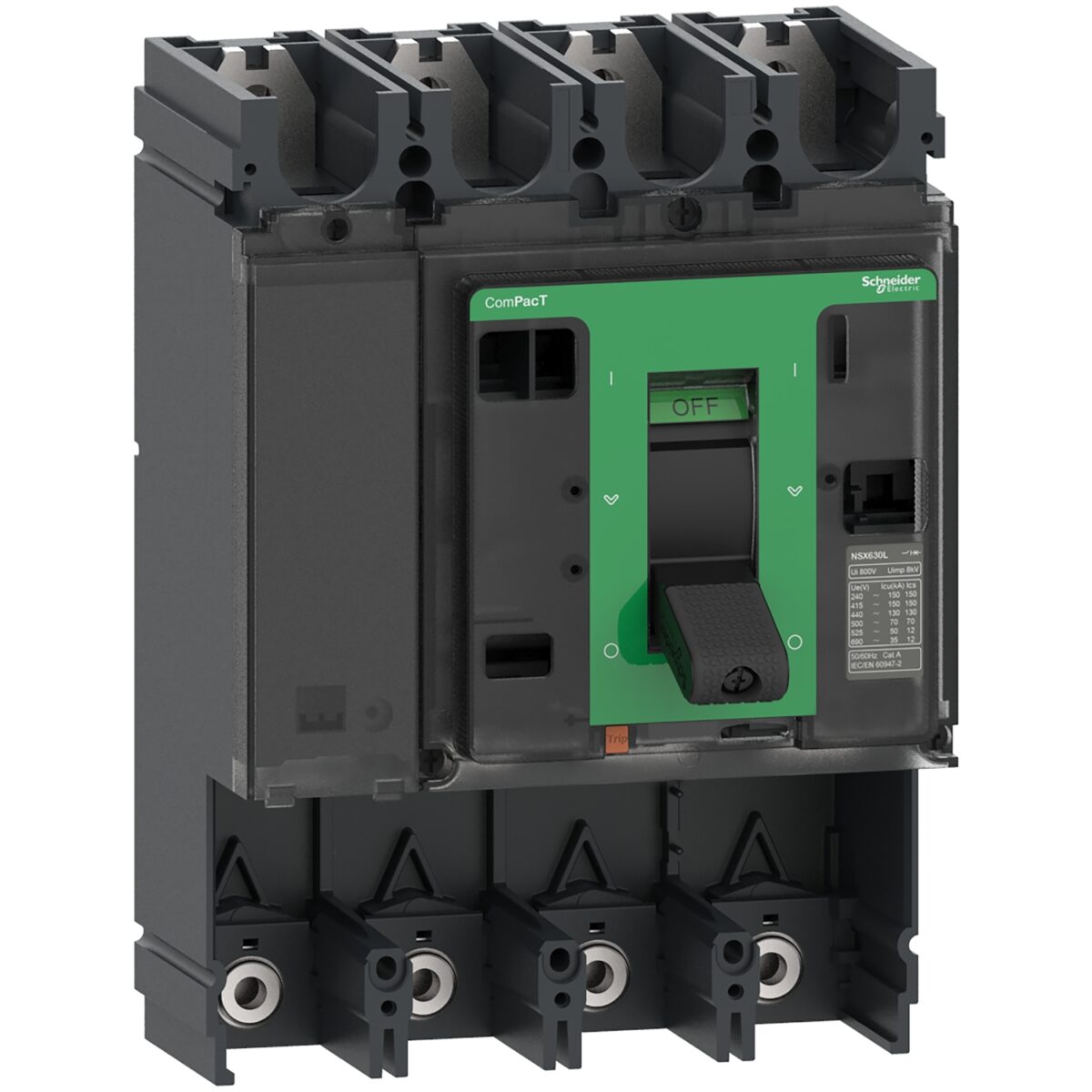

Prekidač osnovno kućište, ComPacT NSX630F, 36kA/415VAC, 4P, 630A kućište, bez zaštitne jedinice
