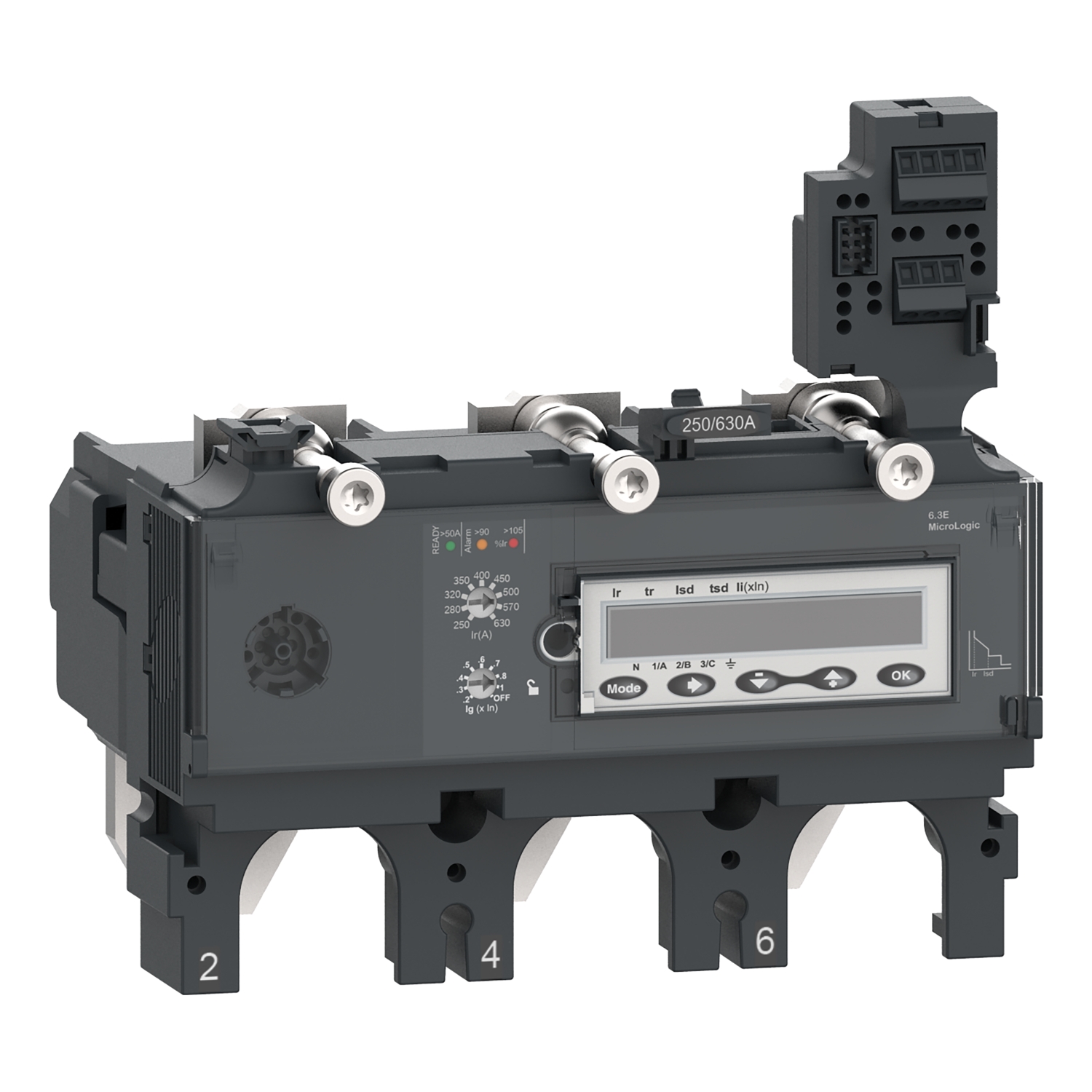

Zaštitna jedinica MicroLogic 6.3EM, ComPacT NSX400/630, 3P, elektronska osnovna i zemljospojna zaštita, motor, merenje energije, 320A
- Šifra proizvoda: C4036M320
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 3P |
|---|---|
| Tip proizvoda ili komponente | zaštitna jedinica |
| Tehnologija zaštitne jed | elektronska |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 320 A pri 65 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
160.537,92 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 320 A pri 65 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSIG |
| Tip proizvoda ili komponente | zaštitna jedinica |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 6.3 E-M |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Opis zaštićenih polova | 3d |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | S : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip zaštite | G : for zaštita od zemljospoja |
| Grupa proizvoda | ComPacT nove generacije |
| Način montiranja | fiksno |
| Tip mreže | AC |
| Tehnologija zaštitne jedinice | elektronska |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX400 |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX630 |
| Primena uređaja | motor |
Dopunske Informacije
| [tg] podešavanje kašnjenja prorade zemljospojne zaštite | 0-0.4 sekundi |
| Tip podešavanja praga zemljospojne zaštite | podesivo |
| Tip merenja | multimetar |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zatemperatura iznad zadate tačke: LED 95 % Ith (crvena) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 5…13 x Ir |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Podešavanje praga prorade zaštite od kratkog spoja | 4800 A |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 160…320 A |
| Podešavanje kašnjenja zemljospoja tip -tg | podesivo |
| Dodatna motorna zaštita | produženo vreme pokretanja |
| Dodatna motorna zaštita | neuravnotežena struja |
| Dodatna motorna zaštita | podopterećenje |
| Dodatna motorna zaštita | ukočeni rotor |
| Tip podešavanja kašnjenja prorade zaštite | podesivo |
| Snimanje električnih podataka | indikatori održavanja |
| [tr] podešavanje kašnjenja prorade zaštite | 120-120 sekundi pri 1.5 x Ir 5 |
| [tr] podešavanje kašnjenja prorade zaštite | 6.5-6.5 sekundi pri 6 x Ir 5 |
| [tr] podešavanje kašnjenja prorade zaštite | 5-5 sekundi pri 7.2 x Ir 5 |
| [tr] podešavanje kašnjenja prorade zaštite | 240-240 sekundi pri 1.5 x Ir 10 |
| [tr] podešavanje kašnjenja prorade zaštite | 13.5-13.5 sekundi pri 6 x Ir 10 |
| [tr] podešavanje kašnjenja prorade zaštite | 10-10 sekundi pri 7.2 x Ir 10 |
| [tr] podešavanje kašnjenja prorade zaštite | 480-480 sekundi pri 1.5 x Ir 20 |
| [tr] podešavanje kašnjenja prorade zaštite | 26-26 sekundi pri 6 x Ir 20 |
| [tr] podešavanje kašnjenja prorade zaštite | 20-20 sekundi pri 7.2 x Ir 20 |
| [tr] podešavanje kašnjenja prorade zaštite | 720-720 sekundi pri 1.5 x Ir 30 |
| [tr] podešavanje kašnjenja prorade zaštite | 38-38 sekundi pri 6 x Ir 30 |
| [tr] podešavanje kašnjenja prorade zaštite | 30-30 sekundi pri 7.2 x Ir 30 |
| Klasa motora | 30 |
| Klasa motora | 10 |
| Klasa motora | 20 |
| Klasa motora | 5 |
| [ig] podešavanje praga zemljospojne zaštite | 0.2…1 x In za In = 50 A |
| [ig] podešavanje praga zemljospojne zaštite | Ig omogućavanje on/off |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Komunikacija podataka | merenje električne energije |
| Komunikacija podataka | podešavanja zaštite i alarma |
| Komunikacija podataka | beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu |
| Komunikacija podataka | trenutne i angažovane vrednosti |
| Komunikacija podataka | indikatori vezani za održavanje |
| Komunikacija podataka | angažovane vrednosti struje i snage |
| Komunikacija podataka | kvalitet snage |
| Komunikacija podataka | maksimalno izmerene/minimalno izmerene veličine |
| Zona selektivne blokade zsi | sa |
| Podešavanje praga zaštite od preopterećenja ir | podesivo |
| Tip displeja | LCD displej |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 320 A pri 65 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSIG |
| Tip proizvoda ili komponente | zaštitna jedinica |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 6.3 E-M |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Opis zaštićenih polova | 3d |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | S : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip zaštite | G : for zaštita od zemljospoja |
| Grupa proizvoda | ComPacT nove generacije |
| Način montiranja | fiksno |
| Tip mreže | AC |
| Tehnologija zaštitne jedinice | elektronska |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX400 |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX630 |
| Primena uređaja | motor |
Dopunske Informacije
| [tg] podešavanje kašnjenja prorade zemljospojne zaštite | 0-0.4 sekundi |
| Tip podešavanja praga zemljospojne zaštite | podesivo |
| Tip merenja | multimetar |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zatemperatura iznad zadate tačke: LED 95 % Ith (crvena) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 5…13 x Ir |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Podešavanje praga prorade zaštite od kratkog spoja | 4800 A |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 160…320 A |
| Podešavanje kašnjenja zemljospoja tip -tg | podesivo |
| Dodatna motorna zaštita | produženo vreme pokretanja |
| Dodatna motorna zaštita | neuravnotežena struja |
| Dodatna motorna zaštita | podopterećenje |
| Dodatna motorna zaštita | ukočeni rotor |
| Tip podešavanja kašnjenja prorade zaštite | podesivo |
| Snimanje električnih podataka | indikatori održavanja |
| [tr] podešavanje kašnjenja prorade zaštite | 120-120 sekundi pri 1.5 x Ir 5 |
| [tr] podešavanje kašnjenja prorade zaštite | 6.5-6.5 sekundi pri 6 x Ir 5 |
| [tr] podešavanje kašnjenja prorade zaštite | 5-5 sekundi pri 7.2 x Ir 5 |
| [tr] podešavanje kašnjenja prorade zaštite | 240-240 sekundi pri 1.5 x Ir 10 |
| [tr] podešavanje kašnjenja prorade zaštite | 13.5-13.5 sekundi pri 6 x Ir 10 |
| [tr] podešavanje kašnjenja prorade zaštite | 10-10 sekundi pri 7.2 x Ir 10 |
| [tr] podešavanje kašnjenja prorade zaštite | 480-480 sekundi pri 1.5 x Ir 20 |
| [tr] podešavanje kašnjenja prorade zaštite | 26-26 sekundi pri 6 x Ir 20 |
| [tr] podešavanje kašnjenja prorade zaštite | 20-20 sekundi pri 7.2 x Ir 20 |
| [tr] podešavanje kašnjenja prorade zaštite | 720-720 sekundi pri 1.5 x Ir 30 |
| [tr] podešavanje kašnjenja prorade zaštite | 38-38 sekundi pri 6 x Ir 30 |
| [tr] podešavanje kašnjenja prorade zaštite | 30-30 sekundi pri 7.2 x Ir 30 |
| Klasa motora | 30 |
| Klasa motora | 10 |
| Klasa motora | 20 |
| Klasa motora | 5 |
| [ig] podešavanje praga zemljospojne zaštite | 0.2…1 x In za In = 50 A |
| [ig] podešavanje praga zemljospojne zaštite | Ig omogućavanje on/off |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Komunikacija podataka | merenje električne energije |
| Komunikacija podataka | podešavanja zaštite i alarma |
| Komunikacija podataka | beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu |
| Komunikacija podataka | trenutne i angažovane vrednosti |
| Komunikacija podataka | indikatori vezani za održavanje |
| Komunikacija podataka | angažovane vrednosti struje i snage |
| Komunikacija podataka | kvalitet snage |
| Komunikacija podataka | maksimalno izmerene/minimalno izmerene veličine |
| Zona selektivne blokade zsi | sa |
| Podešavanje praga zaštite od preopterećenja ir | podesivo |
| Tip displeja | LCD displej |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
