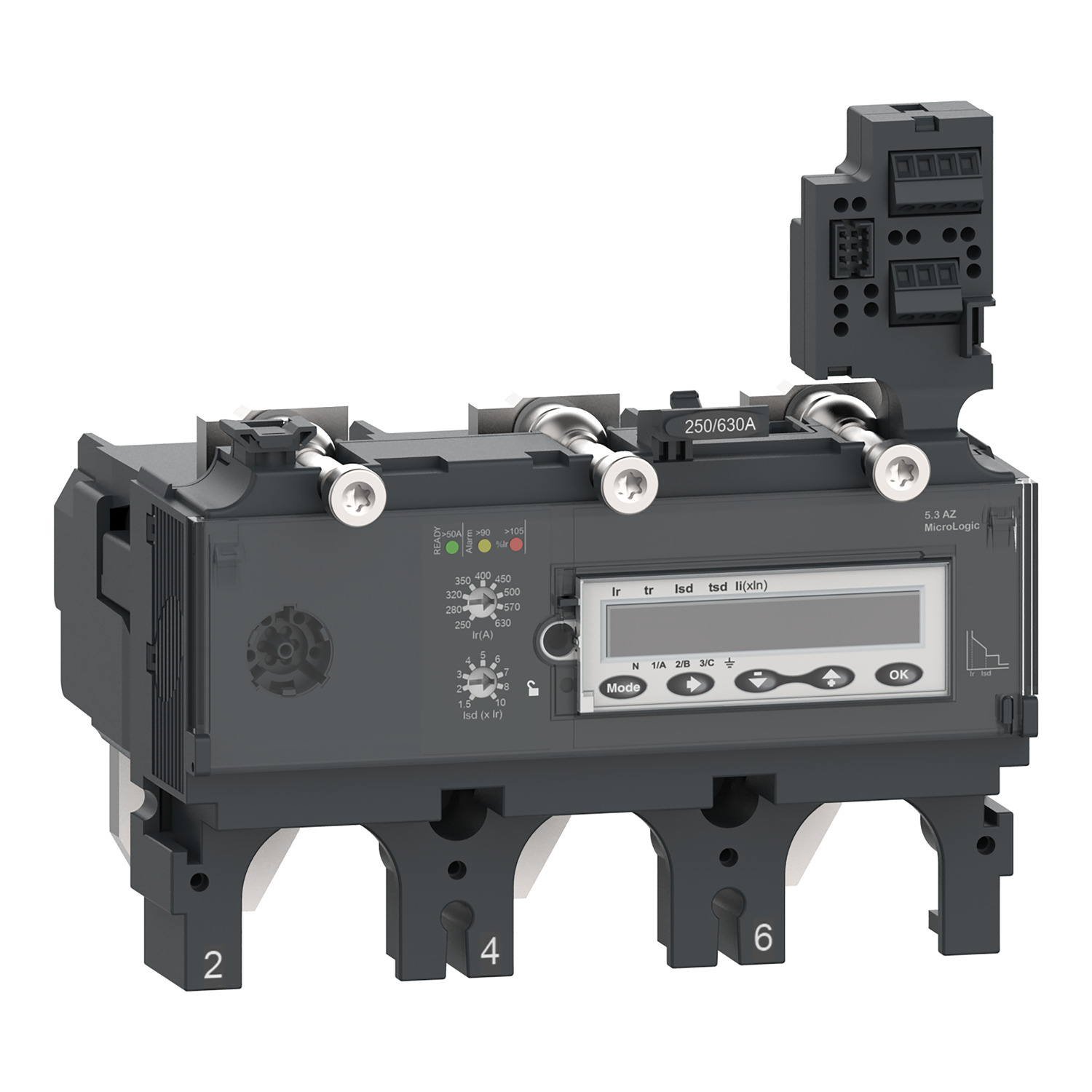

Zaštitna jedinica MicroLogic 5.3AZ, ComPacT NSX630, 3P, elektronska osnovna zaštita, za posebne primene, 630A
- Šifra proizvoda: C6335Z630
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 3P |
|---|---|
| Tip proizvoda ili komponente | zaštitna jedinica |
| Tehnologija zaštitne jed | elektronska |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 630 A pri 40 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
177.767,16 rsd
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 630 A pri 40 °C |
| [ue] nazivni napon | 250/500 V AC 16 Hz 2/3 |
| Funkcija zaštitne jedinice | LSI |
| Tip proizvoda ili komponente | zaštitna jedinica |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 5.3 A-Z |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Opis zaštićenih polova | 3d |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | S : for kratkotrajna zaštita od kratkog spoja |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Grupa proizvoda | ComPacT nove generacije |
| Način montiranja | fiksno |
| Tehnologija zaštitne jedinice | elektronska |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX630 |
| Primena uređaja | 16 Hz 2/3 mreže |
Dopunske Informacije
| Tip merenja | ampermetar |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | podesivo |
| Podešavanje praga prorade zaštite od kratkog spoja | 1.5…11 x In |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 250…630 A |
| Tip podešavanja kašnjenja prorade zaštite | podesivo |
| Snimanje električnih podataka | indikatori održavanja |
| [tr] podešavanje kašnjenja prorade zaštite | 15-400 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.35-11 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-16 sekundi pri 6 x Ir |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0-0.4 sekundi I²t=off |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0.1-0.4 sekundi I²t=on |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Komunikacija podataka | merenje električne energije |
| Komunikacija podataka | podešavanja zaštite i alarma |
| Komunikacija podataka | beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu |
| Komunikacija podataka | trenutne i angažovane vrednosti |
| Komunikacija podataka | indikatori vezani za održavanje |
| Komunikacija podataka | angažovane vrednosti struje i snage |
| Komunikacija podataka | kvalitet snage |
| Komunikacija podataka | maksimalno izmerene/minimalno izmerene veličine |
| Zona selektivne blokade zsi | sa |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Tip displeja | LCD displej |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 630 A pri 40 °C |
| [ue] nazivni napon | 250/500 V AC 16 Hz 2/3 |
| Funkcija zaštitne jedinice | LSI |
| Tip proizvoda ili komponente | zaštitna jedinica |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 5.3 A-Z |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Opis zaštićenih polova | 3d |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | S : for kratkotrajna zaštita od kratkog spoja |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Grupa proizvoda | ComPacT nove generacije |
| Način montiranja | fiksno |
| Tehnologija zaštitne jedinice | elektronska |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX630 |
| Primena uređaja | 16 Hz 2/3 mreže |
Dopunske Informacije
| Tip merenja | ampermetar |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | podesivo |
| Podešavanje praga prorade zaštite od kratkog spoja | 1.5…11 x In |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 250…630 A |
| Tip podešavanja kašnjenja prorade zaštite | podesivo |
| Snimanje električnih podataka | indikatori održavanja |
| [tr] podešavanje kašnjenja prorade zaštite | 15-400 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.35-11 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-16 sekundi pri 6 x Ir |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0-0.4 sekundi I²t=off |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0.1-0.4 sekundi I²t=on |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Komunikacija podataka | merenje električne energije |
| Komunikacija podataka | podešavanja zaštite i alarma |
| Komunikacija podataka | beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu |
| Komunikacija podataka | trenutne i angažovane vrednosti |
| Komunikacija podataka | indikatori vezani za održavanje |
| Komunikacija podataka | angažovane vrednosti struje i snage |
| Komunikacija podataka | kvalitet snage |
| Komunikacija podataka | maksimalno izmerene/minimalno izmerene veličine |
| Zona selektivne blokade zsi | sa |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Tip displeja | LCD displej |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
