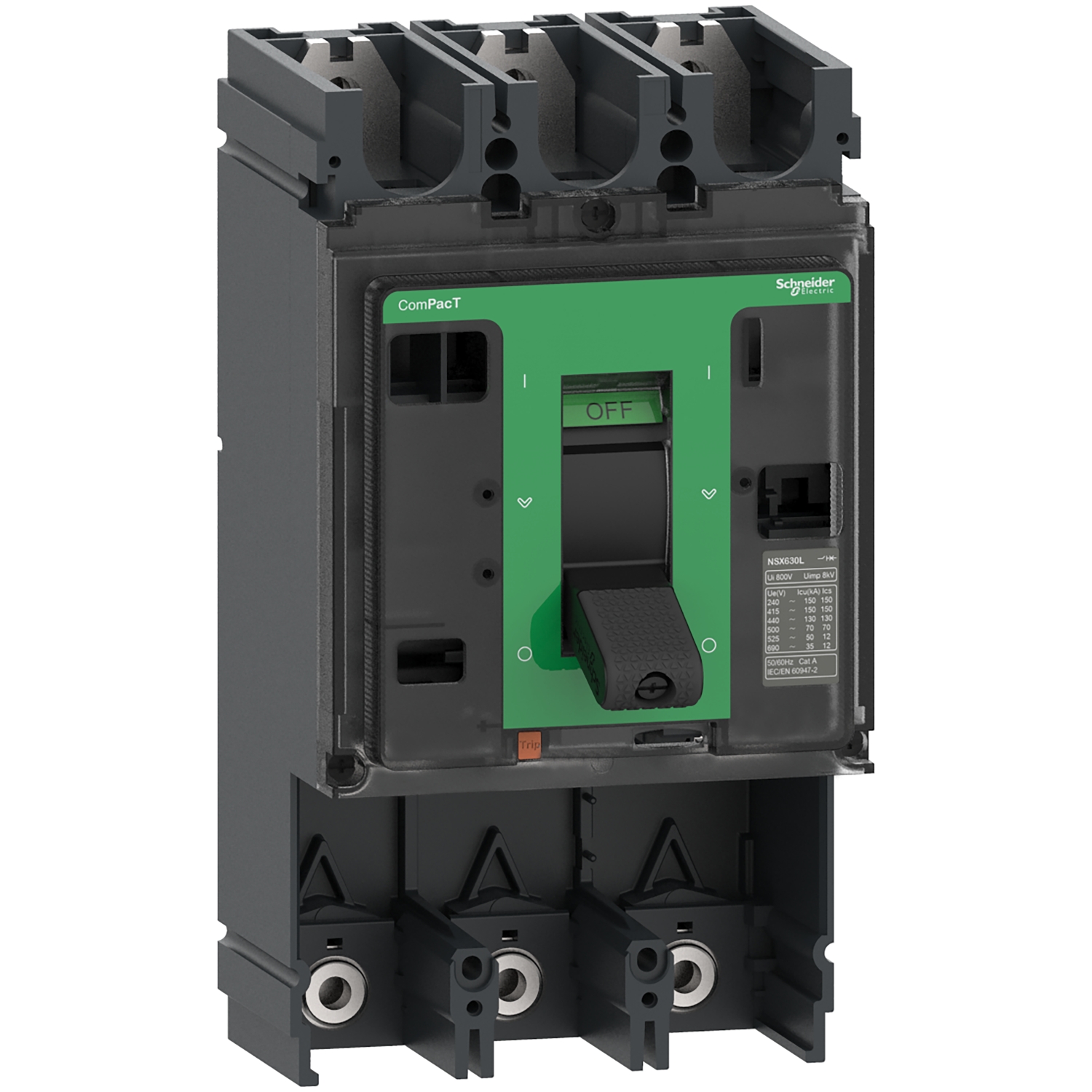

Prekidač osnovno kućište, ComPacT NSX630F, 36kA/415VAC, 3P, 630A kućište, bez zaštitne jedinice
- Šifra proizvoda: C63F3
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | NSX630F |
| Tip proizvoda ili komponente | osnovni ram |
| Prekidna moć | F 36 kA 415 V AC |
| Ime proizvoda | Compact NSX nova generacija |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 630 A pri 40 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
114.166,28 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 630 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Tip proizvoda ili komponente | osnovni ram |
| Ime proizvoda | Compact NSX nova generacija |
| Broj polova | 3P |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508 |
| Prekidna moć | 25 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 36 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 35 kA pri 480 V AC 50/60 Hz u skladu sa UL 508 |
| Prekidna moć | 20 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 |
| Prekidna moć | 20 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 30 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | F 36 kA 415 V AC |
| Kratko ime uređaja | NSX630F |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Širina | 140 mm |
| Dubina | 110 mm |
| Povezivanje | 45 mm |
| Gornji priključak | prednja |
| Tip zaštite | bez zaštite |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 15000 ciklusa u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 36 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 25 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 30 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 255 mm |
| Donji priključak | prednji |
| Električna trajnost | 6000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Električna trajnost | 2000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 4000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 8000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Kompatibilnost | NSX630 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 630 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Tip proizvoda ili komponente | osnovni ram |
| Ime proizvoda | Compact NSX nova generacija |
| Broj polova | 3P |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508 |
| Prekidna moć | 25 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 36 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 35 kA pri 480 V AC 50/60 Hz u skladu sa UL 508 |
| Prekidna moć | 20 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 |
| Prekidna moć | 20 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 30 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | F 36 kA 415 V AC |
| Kratko ime uređaja | NSX630F |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Širina | 140 mm |
| Dubina | 110 mm |
| Povezivanje | 45 mm |
| Gornji priključak | prednja |
| Tip zaštite | bez zaštite |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 15000 ciklusa u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 36 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 25 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 30 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 255 mm |
| Donji priključak | prednji |
| Električna trajnost | 6000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Električna trajnost | 2000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 4000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 8000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Kompatibilnost | NSX630 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
