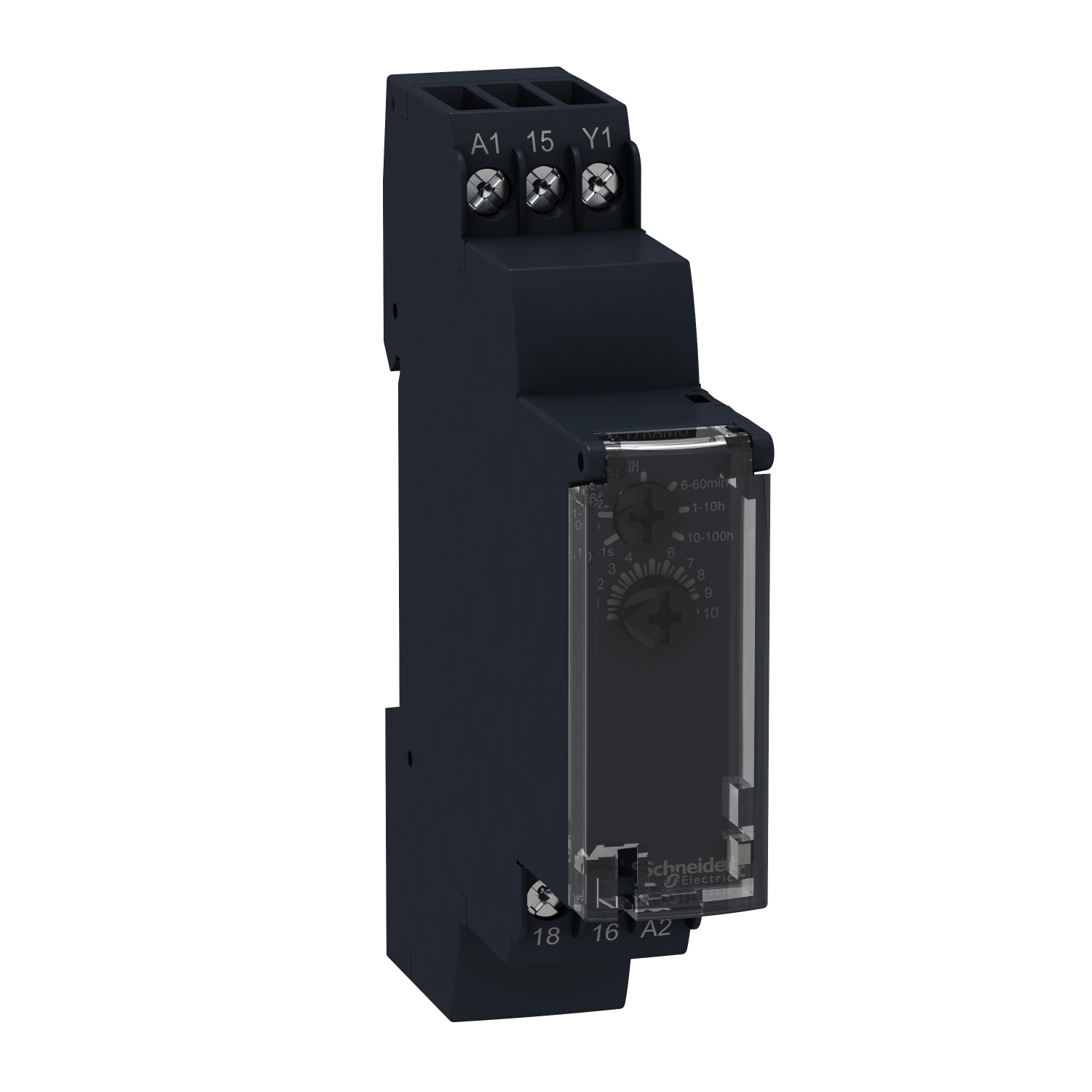

vremenski relej kašnjenje po uključenju – 1 s..100 h – 24..240 V AC – 1 OC
- Šifra proizvoda: RE17RAMU
- Kategorija: Releji
| Kratko ime uređaja | RE17R |
|---|---|
| Tip proizvoda ili komponente | modularni vremenski relej |
| Nazivna izlazna struja | 8 A |
| Grupa proizvoda | Harmony Timer Relays |
| [in] nazivna struja | 5 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
8.888,10 rsd
- Opis proizvoda
Zelio RE17R vremenski relej se može podesiti od 0.1 sekunde do 100 časova, ima nazivnu struju od 8A, širine je 17.5mm i može se napajati sa 24 V DC, 24 do 240 V AC. Takođe, poseduje jedan preklopni kontakt SPDT (1 ulaz 2 izlaza). Relej poseduje jedan od najužih oblika na tržištu, koji omogućava fleksibilnu i laku ugradnju na DIN šinu, koristeći isti prostor kao i bilo koji modularni 1P DIN uređaj. Takođe nudi poklopac koji se zaključava, jednostavna i precizna podešavanja sa rotacionim tasterima. Ovaj tajmer nudi kontrolne signale pauze i zbrajanja. Jednofunkcijski tajmer za jednostavnu integraciju u logička kola: idealan za obnavljanje starih instalacija bez upotrebe PLC-a. 0 0 0 0 0 0 0 0 0 0 0 0 0
Osnovne Informacije
| Povezivanje – priključci | priključci na zavrtanj |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Opseg vremenskog kašnjenja | 1…10 min |
| Opseg vremenskog kašnjenja | 10…100 h |
| Opseg vremenskog kašnjenja | 0.1…1 s |
| Opseg vremenskog kašnjenja | 6…60 s |
| Opseg vremenskog kašnjenja | 6…60 min |
| Opseg vremenskog kašnjenja | 1…10 s |
| Opseg vremenskog kašnjenja | 1…10 h |
| [in] nazivna struja | 5 A |
| Širina | 17.5 mm |
| Tip digitalnog izlaza | relej |
| Grupa proizvoda | Harmony Timer Relays |
| [uc] napon upravljačkog kola | 24 V |
| [uc] napon upravljačkog kola | 24…240 V |
| Kratko ime uređaja | RE17R |
| Nazivna izlazna struja | 8 A |
| Priključak na vozilu | relej |
| Tip kašnjenja | power on-delay |
Dopunske Informacije
| Number of functions | 2 |
| Maksimalna potrošnja u w | 0.6 W pri 24 V DC |
| Maksimalna struja preklapanja | 8 A AC/DC |
| Dielektrična snaga | 2.5 kV 1 mA/1 minut 50 Hz u skladu sa IEC 61812-1 |
| Naponski drift | +/- 0.2 %/V |
| Lokalna signalizacija | LED indikator za kontinualno: relej pod naponom, vremenska funkcija se ne izvršava trenutno |
| Lokalna signalizacija | LED indikator 80 % ON i 20 % OFF za treperenje: izvršavanje zadate funkcije u toku |
| Lokalna signalizacija | LED indikator 5 % ON i 95 % OFF za treperenje:kelem nije pod naponom,vremenska f-ja nije aktivna (izuzev Di-D,Li-L) |
| Napon ulaza | 10 V |
| Prekidna moć | 2000 VA |
| Vrsta kašnjenja | A, At |
| Dubina | 72 mm |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Maksimalno kašnjenje odgovora | 100 milisekundi |
| Način upravljanja | izborni prekidač prednji panel |
| Materijal kontakata | bez kadmijuma |
| Snaga potrošnje u va | 0-32 VA pri 240 V AC |
| Označavanje | CE |
| Tip upravljanja | bez test tastera |
| Mehanička trajnost | 10000000 ciklusa |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Puzna staza | 4 kV/3 u skladu sa IEC 60664-1 |
| dostupna funkcija | A- Power on-delay relay-1 C/O |
| dostupna funkcija | At- Power on-delay relay w/ pause/summation (Y1)-1 C/O |
| Vreme reseta | 120 milisekundi pri isključenju tipično |
| Radna frekvencija u hz | 10 Hz |
| Masa proizvoda | 0.07 kg |
| Pozicija montaže | bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Tip kontakata i sastav | 1 C/O |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Materijal kućišta | samogasivi |
| Trajanje impulsa | 100 ms sa opterećenjem u paraleli tipično |
| Trajanje impulsa | 30 ms tipično |
| Tačnost ponavljanja | +/- 0.5 % u skladu sa IEC 61812-1 |
| Sigurnosni podaci o pouzdanosti | B10d = 270000 |
| Sigurnosni podaci o pouzdanosti | MTTFd = 296.8 godina |
| Visina | 90 mm |
| Podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| Otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| Opseg napona | 0.85…1.1 Us |
| Maksimalni napon preklapanja | 250 V AC |
| Funkcionalnost | vremenska zakasnelo uključenje |
| Temperaturni drift | +/- 0.05 %/°C |
| [us] nazivni napon napajanja | 24…240 V AC 50/60 Hz |
| [us] nazivni napon napajanja | 24 V DC |
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Električna trajnost | 100000 ciklusa za rezistivno opterećenje (8 A pri 250 V AC maksimum) |
| Kompatibilnost | RE17 |
| Faktor opterećenja | 100 % |
| [uimp] nazivni podnosivi impulsni napon | 5 kV tokom 1.2/50 µs |
- Opis proizvoda
Zelio RE17R vremenski relej se može podesiti od 0.1 sekunde do 100 časova, ima nazivnu struju od 8A, širine je 17.5mm i može se napajati sa 24 V DC, 24 do 240 V AC. Takođe, poseduje jedan preklopni kontakt SPDT (1 ulaz 2 izlaza). Relej poseduje jedan od najužih oblika na tržištu, koji omogućava fleksibilnu i laku ugradnju na DIN šinu, koristeći isti prostor kao i bilo koji modularni 1P DIN uređaj. Takođe nudi poklopac koji se zaključava, jednostavna i precizna podešavanja sa rotacionim tasterima. Ovaj tajmer nudi kontrolne signale pauze i zbrajanja. Jednofunkcijski tajmer za jednostavnu integraciju u logička kola: idealan za obnavljanje starih instalacija bez upotrebe PLC-a. 0 0 0 0 0 0 0 0 0 0 0 0 0
Osnovne Informacije
| Povezivanje – priključci | priključci na zavrtanj |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Opseg vremenskog kašnjenja | 1…10 min |
| Opseg vremenskog kašnjenja | 10…100 h |
| Opseg vremenskog kašnjenja | 0.1…1 s |
| Opseg vremenskog kašnjenja | 6…60 s |
| Opseg vremenskog kašnjenja | 6…60 min |
| Opseg vremenskog kašnjenja | 1…10 s |
| Opseg vremenskog kašnjenja | 1…10 h |
| [in] nazivna struja | 5 A |
| Širina | 17.5 mm |
| Tip digitalnog izlaza | relej |
| Grupa proizvoda | Harmony Timer Relays |
| [uc] napon upravljačkog kola | 24 V |
| [uc] napon upravljačkog kola | 24…240 V |
| Kratko ime uređaja | RE17R |
| Nazivna izlazna struja | 8 A |
| Priključak na vozilu | relej |
| Tip kašnjenja | power on-delay |
Dopunske Informacije
| Number of functions | 2 |
| Maksimalna potrošnja u w | 0.6 W pri 24 V DC |
| Maksimalna struja preklapanja | 8 A AC/DC |
| Dielektrična snaga | 2.5 kV 1 mA/1 minut 50 Hz u skladu sa IEC 61812-1 |
| Naponski drift | +/- 0.2 %/V |
| Lokalna signalizacija | LED indikator za kontinualno: relej pod naponom, vremenska funkcija se ne izvršava trenutno |
| Lokalna signalizacija | LED indikator 80 % ON i 20 % OFF za treperenje: izvršavanje zadate funkcije u toku |
| Lokalna signalizacija | LED indikator 5 % ON i 95 % OFF za treperenje:kelem nije pod naponom,vremenska f-ja nije aktivna (izuzev Di-D,Li-L) |
| Napon ulaza | 10 V |
| Prekidna moć | 2000 VA |
| Vrsta kašnjenja | A, At |
| Dubina | 72 mm |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Maksimalno kašnjenje odgovora | 100 milisekundi |
| Način upravljanja | izborni prekidač prednji panel |
| Materijal kontakata | bez kadmijuma |
| Snaga potrošnje u va | 0-32 VA pri 240 V AC |
| Označavanje | CE |
| Tip upravljanja | bez test tastera |
| Mehanička trajnost | 10000000 ciklusa |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Puzna staza | 4 kV/3 u skladu sa IEC 60664-1 |
| dostupna funkcija | A- Power on-delay relay-1 C/O |
| dostupna funkcija | At- Power on-delay relay w/ pause/summation (Y1)-1 C/O |
| Vreme reseta | 120 milisekundi pri isključenju tipično |
| Radna frekvencija u hz | 10 Hz |
| Masa proizvoda | 0.07 kg |
| Pozicija montaže | bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Tip kontakata i sastav | 1 C/O |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Materijal kućišta | samogasivi |
| Trajanje impulsa | 100 ms sa opterećenjem u paraleli tipično |
| Trajanje impulsa | 30 ms tipično |
| Tačnost ponavljanja | +/- 0.5 % u skladu sa IEC 61812-1 |
| Sigurnosni podaci o pouzdanosti | B10d = 270000 |
| Sigurnosni podaci o pouzdanosti | MTTFd = 296.8 godina |
| Visina | 90 mm |
| Podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| Otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| Opseg napona | 0.85…1.1 Us |
| Maksimalni napon preklapanja | 250 V AC |
| Funkcionalnost | vremenska zakasnelo uključenje |
| Temperaturni drift | +/- 0.05 %/°C |
| [us] nazivni napon napajanja | 24…240 V AC 50/60 Hz |
| [us] nazivni napon napajanja | 24 V DC |
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Električna trajnost | 100000 ciklusa za rezistivno opterećenje (8 A pri 250 V AC maksimum) |
| Kompatibilnost | RE17 |
| Faktor opterećenja | 100 % |
| [uimp] nazivni podnosivi impulsni napon | 5 kV tokom 1.2/50 µs |
