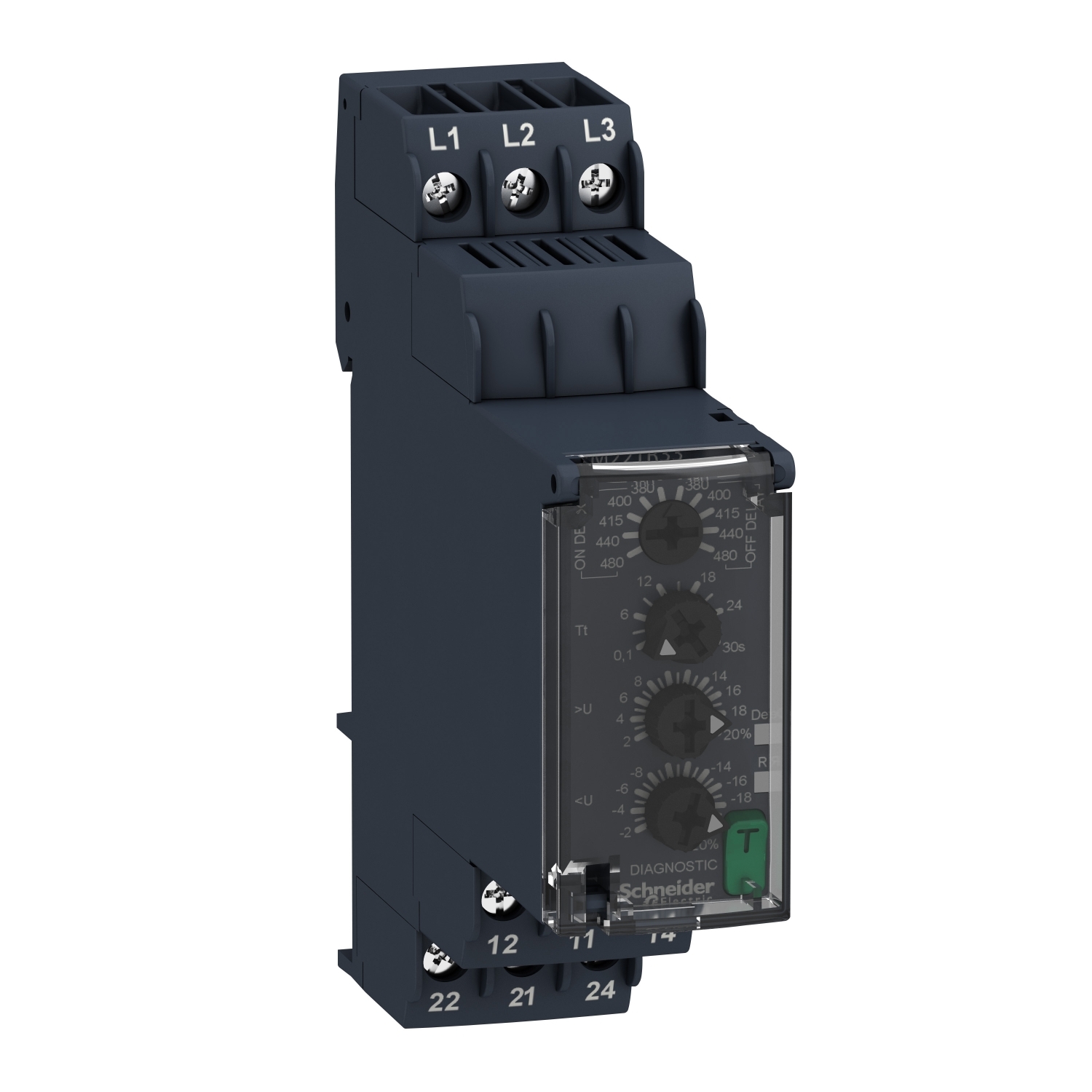

naponski kontrolni relej – trofazni – 380…480 VAC, 2 C/O
- Šifra proizvoda: RM22TR33
- Kategorija: Releji
| Tip kontakata i sastav | 2 C/O |
|---|---|
| Tip proizvoda ili komponente | 3-phase control relay |
| Broj faza mreže | trofazne |
| Grupa proizvoda | Harmony Control Relays |
| [in] nazivna struja | 8 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
9.138,36 rsd
- Opis proizvoda
Ovaj Harmony RM22-TR relej omogućava nadzor faze i podnapona/preopterećenja u 3-faznim mrežama. Ovaj modularni višefunkcionalni 3-fazni kontrolni relej idealan je za nadzor električnih vrednosti u industrijskim i kontrolnim panelima za zgrade. Primenjuje se na širok spektar industrijskih aplikacija automatizacije, kao što su podizanje, pakovanje, liftovi, tekstil, voda. Jedan je od tanjih sa širinom 22,5 mm, što omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i bilo koji modularni DIN uređaj 1 pola. Takođe nudi dijagnostičko dugme, zaptivni poklopac, jednostavna i precizna podešavanja sa vijčanim trimerima. Korisniku pruža automatsko isključivanje i informacije o greškama za brzu identifikaciju grešaka i rešavanje problema. Multifunkcionalni kontroler za širok izbor u ožičenim logičkim automatizovanim sistemima, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
| Povezivanje – priključci | priključci na zavrtanj |
| Preklopna moć u va | 2000 VA |
| Tip proizvoda ili komponente | 3-phase control relay |
| Broj faza mreže | trofazne |
| Tip kontakata i sastav | 2 C/O |
| Tip vremenskog kašnjenja | podesivo 0.1…30 s, +/- 10 % vrednosti pune skale Tt- time delay upon fault |
| Nadzirani parametri releja | detekcija prenapona i podnapona |
| Nadzirani parametri releja | redosled faza |
| Nadzirani parametri releja | detekcija gubitak faze |
| [in] nazivna struja | 8 A |
| Grupa proizvoda | Harmony Control Relays |
| Opseg merenja | 380…480 V napon AC |
| Ime releja | RM22TR |
| Tip releja | kontrolni relej |
| [uc] napon upravljačkog kola | 380…480 V |
| [us] nazivni napon napajanja | AC/DC |
| Opseg napona | 380…480 V međufazno |
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Maksimalni ciklus merenja | 150 milisekundi ciklus merenja kao prava efektivna vrednost |
| Histerezis | 2-2 % fiksno od izborno |
| Izlazni kontakti | 2 C/O |
| Vreme odziva | <= 300 ms |
| Kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| Kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Masa proizvoda | 0.09 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Otpornost izolacije | > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27 |
| Vreme reseta | 1500 milisekundi pri maksimalnom naponu |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Kategorija prenapona | III u skladu sa UL 508 |
| Podešavanje tačnosti vremena kašnjenja | 10 tačka |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Nazivna izlazna struja | 8 A |
| Materijal kućišta | samogasiva plastika |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| Električna trajnost | 100000 ciklusa |
| Frekvencija napajanja | 50…60 Hz +/- 10 % |
| Tačnost ponavljanja | +/- 0.5 % za ulazno i kolo merenja |
| Tačnost ponavljanja | +/- 3 % za kašnjenje |
| Sigurnosni podaci o pouzdanosti | MTTFd = 388.1 godina |
| Sigurnosni podaci o pouzdanosti | B10d = 350000 |
| Drift praga prekidanja | <= 0.05 % po stepenu celzijusa u zavisnosti od dopustive temperature okoline |
| Drift praga prekidanja | <= 1 % u opsegu napajanja |
| Maksimalna struja preklapanja | 8 A AC |
| Greška merenja | < 1 % preko celog opsega sa promenom napona |
| Greška merenja | < 0.05 %/°C sa promenom temperature |
| Statusne led lampice | LED lampica (žuta) relej ON |
| Statusne led lampice | LED lampica (zelena) uključen uređaj |
| Snaga potrošnje u va | 15-15 VA pri 480 V AC 60 Hz |
| Materijal kontakata | bez kadmijuma |
| Prag detekcije napona | < 100 V AC |
| Podešavanje tačnosti praga okidanja | +/- 10 % od pune skale |
| Tip upravljanja | with test button |
| Funkcionalnost | detekcija prenapona i podnapona |
| [Us] nazivni napon napajanja | , self-powered |
| Drift vremenskog kašnjenja | <= 0.05 % po stepenu (°C) u zavisnosti od dopustive temperature okoline |
| Drift vremenskog kašnjenja | <= 1 % u opsegu napajanja |
| Granice napona | 304-576 V AC |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RM22 |
| Ograničenje napona upravljačkog kola | – 20 % + 20 % Un |
| Podešavanje praga napona | 2…20 % izabranog Un |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Kašnjenje starta po uključenju napajanja | 650 milisekundi |
