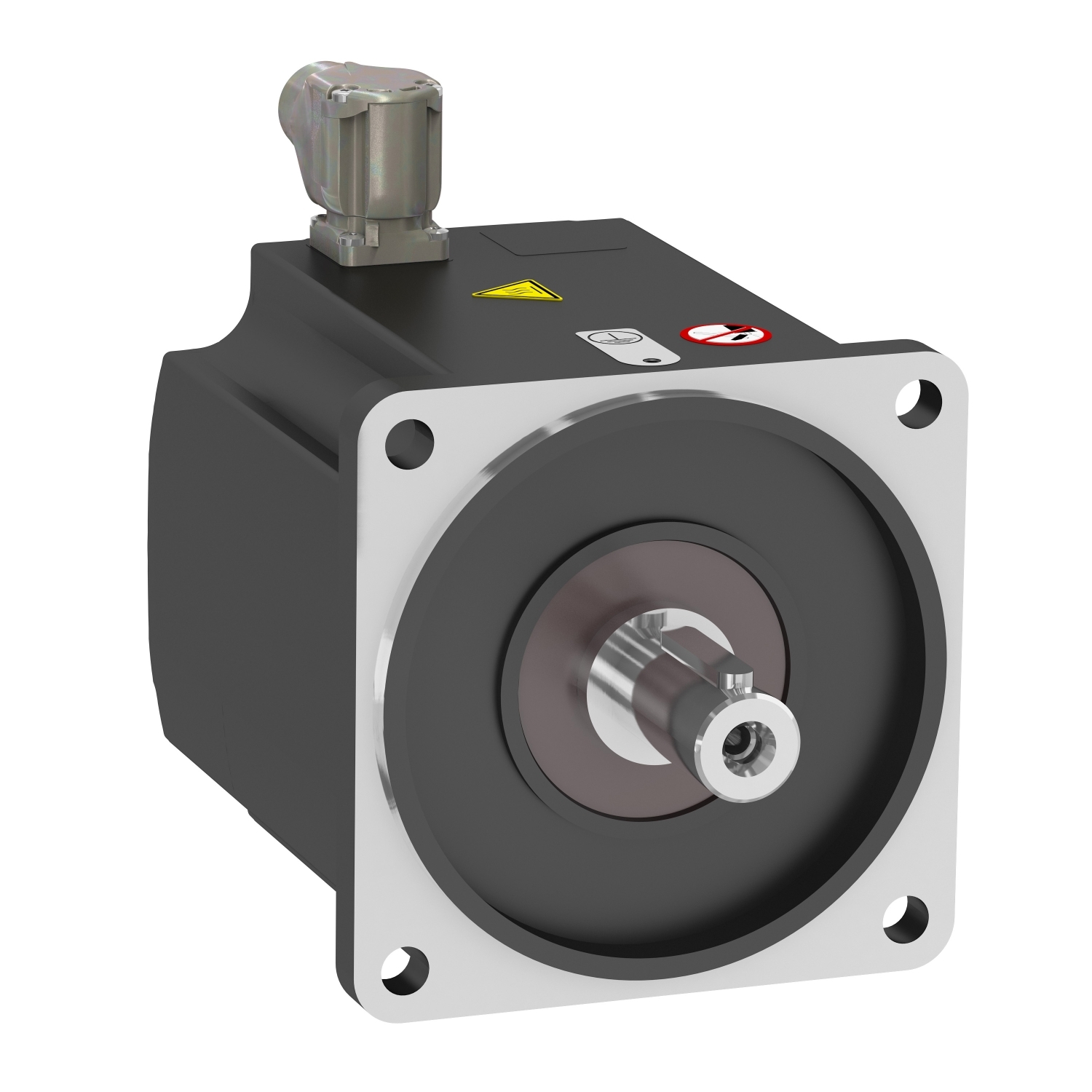

synchronous motor – BMP – 480 VAC – 3.95 kW – IP65 – IEC
- Šifra proizvoda: BMP1402F3NA2A
- Kategorija: Frekventni regulatori opšte namene
| Ip stepen zaštite | IP67 sa IP67 kompletom |
|---|---|
| Kratko ime uređaja | BMP |
| Tip proizvoda ili komponente | sinhroni motor |
179.089,50 rsd
- Opis proizvoda
Osnovne Informacije
| kompatibilnost proizvoda | frekventni regulator ATV32 pri 2.2 kW 200 V monofazno |
| kompatibilnost proizvoda | frekventni regulator ATV32 pri 3 kW 400 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV32 pri 4 kW 400 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV320 pri 2.2 kW 200…240 V monofazno |
| kompatibilnost proizvoda | frekventni regulator ATV320 pri 3 kW 380…500 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV320 pri 4 kW 380…500 V trofazno |
| Maksimalna mehanička brzina | 3600 rpm |
| Nosači za montažu | prirubnica po međunarodnom standardnu |
| Kočnica držanja | bez |
| Tip proizvoda ili komponente | sinhroni motor |
| nazivna izlazna snaga | 3000 W ATV32 pri 3 kW 400 V trofazno |
| nazivna izlazna snaga | 3000 W ATV32 pri 4 kW 400 V trofazno |
| nazivna izlazna snaga | 2200 W ATV32 pri 2.2 kW 200 V monofazno |
| nazivna izlazna snaga | 3000 W ATV320 pri 3 kW 400 V trofazno |
| nazivna izlazna snaga | 3000 W ATV320 pri 4 kW 400 V trofazno |
| nazivna izlazna snaga | 2200 W ATV320 pri 2.2 kW 200 V monofazno |
| Ip stepen zaštite | IP65 standardno |
| Ip stepen zaštite | IP67 sa IP67 kompletom |
| Vratilo | ključem |
| nazivna brzina | 1500 rpm ATV32 pri 2.2 kW 200 V monofazno |
| nazivna brzina | 3000 rpm ATV32 pri 3 kW 400 V trofazno |
| nazivna brzina | 3000 rpm ATV32 pri 4 kW 400 V trofazno |
| nazivna brzina | 1500 rpm ATV320 pri 2.2 kW 200 V monofazno |
| nazivna brzina | 3000 rpm ATV320 pri 3 kW 400 V trofazno |
| nazivna brzina | 3000 rpm ATV320 pri 4 kW 400 V trofazno |
| Električni priključak | rotirajući konektor pod pravim uglom |
| nazivni moment | 14.01 N.m ATV32 pri 2.2 kW 200 V monofazno |
| nazivni moment | 9.55 N.m ATV32 pri 3 kW 400 V trofazno |
| nazivni moment | 9.55 N.m ATV32 pri 4 kW 400 V trofazno |
| nazivni moment | 14.01 N.m ATV320 pri 2.2 kW 200 V monofazno |
| nazivni moment | 9.55 N.m ATV320 pri 3 kW 400 V trofazno |
| nazivni moment | 9.55 N.m ATV320 pri 4 kW 400 V trofazno |
| Kratko ime uređaja | BMP |
Dopunske Informacije
| prečnik kruga za otvore | 165-165 mm |
| Maksimalna radijalna sila fr | 2240 N pri 1000 rpm |
| Maksimalna radijalna sila fr | 1780 N pri 2000 rpm |
| Maksimalna radijalna sila fr | 1550 N pri 3000 rpm |
| Broj naslaganih rotora i statora motora | 2 |
| Inercija rotora | 32 kg.cm² |
| Broj polova motora | 5 |
| Maksimalna osovinska sila fa | 0.2 x Fr |
| Dubina prirubnice | 3.5 mm |
| Dužina osovine | 50 mm |
| Broj faza mreže | trofazno |
| Dužina | 192 mm |
| maksimalna struja Irms | 16.5 A ATV32 pri 2.2 kW 200 V monofazno |
| maksimalna struja Irms | 10.7 A ATV32 pri 3 kW 400 V trofazno |
| maksimalna struja Irms | 14.3 A ATV32 pri 4 kW 400 V trofazno |
| maksimalna struja Irms | 16.5 A ATV320 pri 2.2 kW 200 V monofazno |
| maksimalna struja Irms | 10.7 A ATV320 pri 3 kW 400 V trofazno |
| maksimalna struja Irms | 14.3 A ATV320 pri 4 kW 400 V trofazno |
| Masa proizvoda | 12 kg |
| Prečnik prirubnice | 130 mm |
| induktivnost statora | 4.23 mH za namotavanje q-ose pri 40 °C |
| induktivnost statora | 3.78 mH za namotavanje ose d pri 40 °C |
| Veličina prirubnice motora | 140 mm |
| [us] nazivni napon | 480 V |
| Broj otvora za montažu | 4 |
| Širina ključa | 8 mm |
| Prečnik osovine | 24 mm |
| minimalna radna frekvencija | 13 Hz ATV32 pri 2.2 kW 200 V monofazno |
| minimalna radna frekvencija | 25 Hz ATV32 pri 3 kW 400 V trofazno |
| minimalna radna frekvencija | 25 Hz ATV32 pri 4 kW 400 V trofazno |
| minimalna radna frekvencija | 13 Hz ATV320 pri 2.2 kW 200 V monofazno |
| minimalna radna frekvencija | 25 Hz ATV320 pri 3 kW 400 V trofazno |
| minimalna radna frekvencija | 25 Hz ATV320 pri 4 kW 400 V trofazno |
| Prečnik otvora za montiranje | 11 mm |
| Tip hlađenja | prirodno strujanje vazduha |
| maksimalna radna frekvencija | 150 Hz ATV32 pri 2.2 kW 200 V monofazno |
| maksimalna radna frekvencija | 300 Hz ATV32 pri 3 kW 400 V trofazno |
| maksimalna radna frekvencija | 300 Hz ATV32 pri 4 kW 400 V trofazno |
| maksimalna radna frekvencija | 150 Hz ATV320 pri 2.2 kW 200 V monofazno |
| maksimalna radna frekvencija | 300 Hz ATV320 pri 3 kW 400 V trofazno |
| maksimalna radna frekvencija | 300 Hz ATV320 pri 4 kW 400 V trofazno |
| Otpornost statora | 0.34 Ω pri 40 °C |
| Kompatibilnost grupe proizvoda | Altivar Machine ATV320 |
| Kompatibilnost grupe proizvoda | Altivar 32 |
| nazivna radna frekvencija | 125 Hz ATV32 pri 2.2 kW 200 V monofazno |
| nazivna radna frekvencija | 250 Hz ATV32 pri 3 kW 400 V trofazno |
| nazivna radna frekvencija | 250 Hz ATV32 pri 4 kW 400 V trofazno |
| nazivna radna frekvencija | 125 Hz ATV320 pri 2.2 kW 200 V monofazno |
| nazivna radna frekvencija | 250 Hz ATV320 pri 3 kW 400 V trofazno |
| nazivna radna frekvencija | 250 Hz ATV320 pri 4 kW 400 V trofazno |
| Konstanta momenta | 1.48 N.m/A pri 40 °C |
- Opis proizvoda
Osnovne Informacije
| kompatibilnost proizvoda | frekventni regulator ATV32 pri 2.2 kW 200 V monofazno |
| kompatibilnost proizvoda | frekventni regulator ATV32 pri 3 kW 400 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV32 pri 4 kW 400 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV320 pri 2.2 kW 200…240 V monofazno |
| kompatibilnost proizvoda | frekventni regulator ATV320 pri 3 kW 380…500 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV320 pri 4 kW 380…500 V trofazno |
| Maksimalna mehanička brzina | 3600 rpm |
| Nosači za montažu | prirubnica po međunarodnom standardnu |
| Kočnica držanja | bez |
| Tip proizvoda ili komponente | sinhroni motor |
| nazivna izlazna snaga | 3000 W ATV32 pri 3 kW 400 V trofazno |
| nazivna izlazna snaga | 3000 W ATV32 pri 4 kW 400 V trofazno |
| nazivna izlazna snaga | 2200 W ATV32 pri 2.2 kW 200 V monofazno |
| nazivna izlazna snaga | 3000 W ATV320 pri 3 kW 400 V trofazno |
| nazivna izlazna snaga | 3000 W ATV320 pri 4 kW 400 V trofazno |
| nazivna izlazna snaga | 2200 W ATV320 pri 2.2 kW 200 V monofazno |
| Ip stepen zaštite | IP65 standardno |
| Ip stepen zaštite | IP67 sa IP67 kompletom |
| Vratilo | ključem |
| nazivna brzina | 1500 rpm ATV32 pri 2.2 kW 200 V monofazno |
| nazivna brzina | 3000 rpm ATV32 pri 3 kW 400 V trofazno |
| nazivna brzina | 3000 rpm ATV32 pri 4 kW 400 V trofazno |
| nazivna brzina | 1500 rpm ATV320 pri 2.2 kW 200 V monofazno |
| nazivna brzina | 3000 rpm ATV320 pri 3 kW 400 V trofazno |
| nazivna brzina | 3000 rpm ATV320 pri 4 kW 400 V trofazno |
| Električni priključak | rotirajući konektor pod pravim uglom |
| nazivni moment | 14.01 N.m ATV32 pri 2.2 kW 200 V monofazno |
| nazivni moment | 9.55 N.m ATV32 pri 3 kW 400 V trofazno |
| nazivni moment | 9.55 N.m ATV32 pri 4 kW 400 V trofazno |
| nazivni moment | 14.01 N.m ATV320 pri 2.2 kW 200 V monofazno |
| nazivni moment | 9.55 N.m ATV320 pri 3 kW 400 V trofazno |
| nazivni moment | 9.55 N.m ATV320 pri 4 kW 400 V trofazno |
| Kratko ime uređaja | BMP |
Dopunske Informacije
| prečnik kruga za otvore | 165-165 mm |
| Maksimalna radijalna sila fr | 2240 N pri 1000 rpm |
| Maksimalna radijalna sila fr | 1780 N pri 2000 rpm |
| Maksimalna radijalna sila fr | 1550 N pri 3000 rpm |
| Broj naslaganih rotora i statora motora | 2 |
| Inercija rotora | 32 kg.cm² |
| Broj polova motora | 5 |
| Maksimalna osovinska sila fa | 0.2 x Fr |
| Dubina prirubnice | 3.5 mm |
| Dužina osovine | 50 mm |
| Broj faza mreže | trofazno |
| Dužina | 192 mm |
| maksimalna struja Irms | 16.5 A ATV32 pri 2.2 kW 200 V monofazno |
| maksimalna struja Irms | 10.7 A ATV32 pri 3 kW 400 V trofazno |
| maksimalna struja Irms | 14.3 A ATV32 pri 4 kW 400 V trofazno |
| maksimalna struja Irms | 16.5 A ATV320 pri 2.2 kW 200 V monofazno |
| maksimalna struja Irms | 10.7 A ATV320 pri 3 kW 400 V trofazno |
| maksimalna struja Irms | 14.3 A ATV320 pri 4 kW 400 V trofazno |
| Masa proizvoda | 12 kg |
| Prečnik prirubnice | 130 mm |
| induktivnost statora | 4.23 mH za namotavanje q-ose pri 40 °C |
| induktivnost statora | 3.78 mH za namotavanje ose d pri 40 °C |
| Veličina prirubnice motora | 140 mm |
| [us] nazivni napon | 480 V |
| Broj otvora za montažu | 4 |
| Širina ključa | 8 mm |
| Prečnik osovine | 24 mm |
| minimalna radna frekvencija | 13 Hz ATV32 pri 2.2 kW 200 V monofazno |
| minimalna radna frekvencija | 25 Hz ATV32 pri 3 kW 400 V trofazno |
| minimalna radna frekvencija | 25 Hz ATV32 pri 4 kW 400 V trofazno |
| minimalna radna frekvencija | 13 Hz ATV320 pri 2.2 kW 200 V monofazno |
| minimalna radna frekvencija | 25 Hz ATV320 pri 3 kW 400 V trofazno |
| minimalna radna frekvencija | 25 Hz ATV320 pri 4 kW 400 V trofazno |
| Prečnik otvora za montiranje | 11 mm |
| Tip hlađenja | prirodno strujanje vazduha |
| maksimalna radna frekvencija | 150 Hz ATV32 pri 2.2 kW 200 V monofazno |
| maksimalna radna frekvencija | 300 Hz ATV32 pri 3 kW 400 V trofazno |
| maksimalna radna frekvencija | 300 Hz ATV32 pri 4 kW 400 V trofazno |
| maksimalna radna frekvencija | 150 Hz ATV320 pri 2.2 kW 200 V monofazno |
| maksimalna radna frekvencija | 300 Hz ATV320 pri 3 kW 400 V trofazno |
| maksimalna radna frekvencija | 300 Hz ATV320 pri 4 kW 400 V trofazno |
| Otpornost statora | 0.34 Ω pri 40 °C |
| Kompatibilnost grupe proizvoda | Altivar Machine ATV320 |
| Kompatibilnost grupe proizvoda | Altivar 32 |
| nazivna radna frekvencija | 125 Hz ATV32 pri 2.2 kW 200 V monofazno |
| nazivna radna frekvencija | 250 Hz ATV32 pri 3 kW 400 V trofazno |
| nazivna radna frekvencija | 250 Hz ATV32 pri 4 kW 400 V trofazno |
| nazivna radna frekvencija | 125 Hz ATV320 pri 2.2 kW 200 V monofazno |
| nazivna radna frekvencija | 250 Hz ATV320 pri 3 kW 400 V trofazno |
| nazivna radna frekvencija | 250 Hz ATV320 pri 4 kW 400 V trofazno |
| Konstanta momenta | 1.48 N.m/A pri 40 °C |
