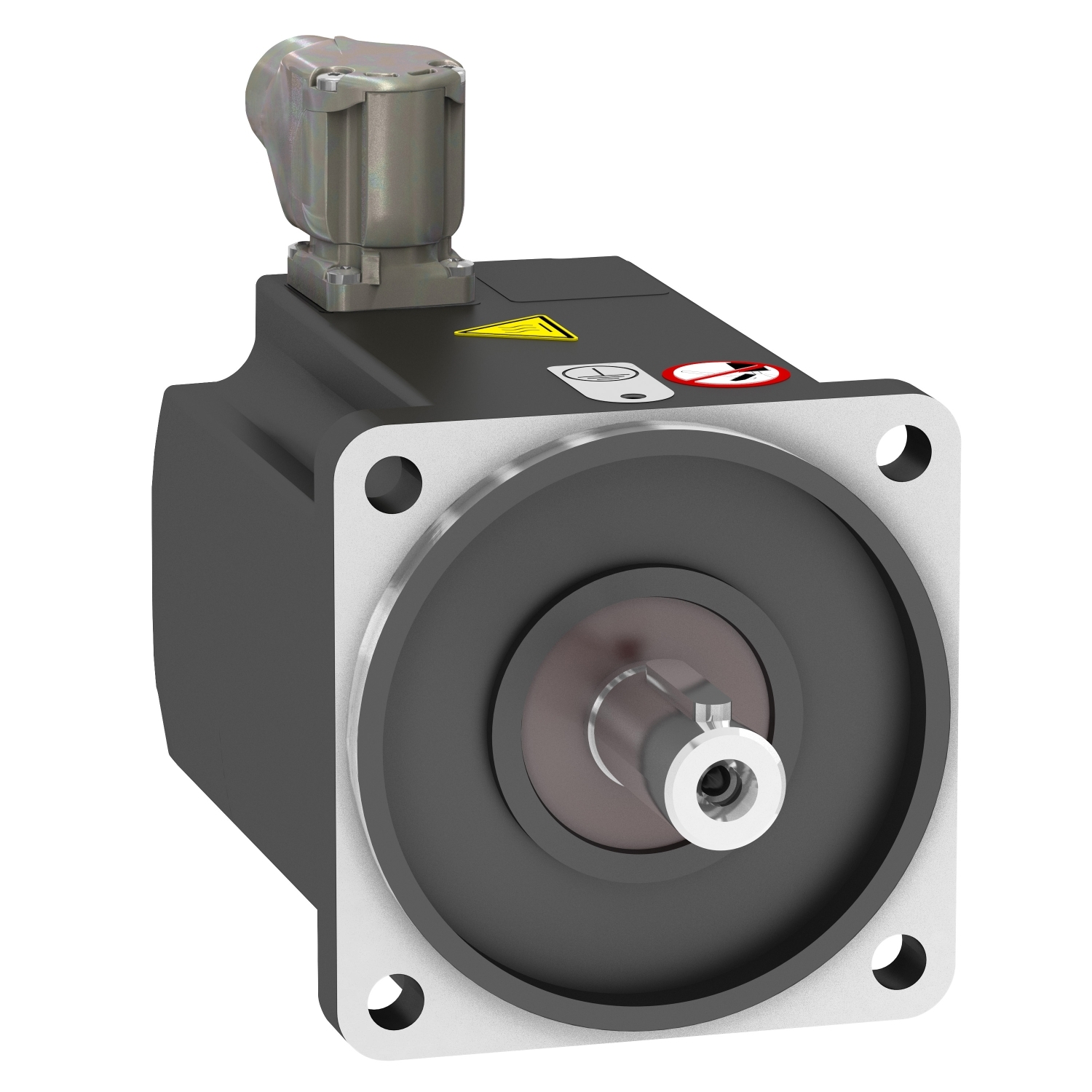

synchronous motor – BMP – 480 VAC – 0.95 kW – IP65 – IEC
- Šifra proizvoda: BMP1001F3NA2A
- Kategorija: Frekventni regulatori opšte namene
| Ip stepen zaštite | IP67 sa IP67 kompletom |
|---|---|
| Kratko ime uređaja | BMP |
| Tip proizvoda ili komponente | sinhroni motor |
87.556,50 rsd
- Opis proizvoda
Osnovne Informacije
| Nosači za montažu | prirubnica po međunarodnom standardnu |
| Kočnica držanja | bez |
| Tip proizvoda ili komponente | sinhroni motor |
| Vratilo | ključem |
| Električni priključak | rotirajući konektor pod pravim uglom |
| nazivni moment | 2.39 N.m ATV32 pri 0.75 kW 400 V trofazno |
| nazivni moment | 2.39 N.m ATV32 pri 1.1 kW 400 V trofazno |
| nazivni moment | 2.39 N.m ATV320 pri 0.75 kW 400 V trofazno |
| nazivni moment | 2.39 N.m ATV320 pri 1.1 kW 400 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV32 pri 0.75 kW 400 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV32 pri 1.1 kW 400 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV320 pri 0.75 kW 380…500 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV320 pri 1.1 kW 380…500 V trofazno |
| Maksimalna mehanička brzina | 3600 rpm |
| nazivna izlazna snaga | 750 W ATV32 pri 0.75 kW 400 V trofazno |
| nazivna izlazna snaga | 750 W ATV32 pri 1.1 kW 400 V trofazno |
| nazivna izlazna snaga | 750 W ATV320 pri 0.75 kW 400 V trofazno |
| nazivna izlazna snaga | 750 W ATV320 pri 1.1 kW 400 V trofazno |
| Ip stepen zaštite | IP65 standardno |
| Ip stepen zaštite | IP67 sa IP67 kompletom |
| nazivna brzina | 3000 rpm ATV32 pri 0.75 kW 400 V trofazno |
| nazivna brzina | 3000 rpm ATV32 pri 1.1 kW 400 V trofazno |
| nazivna brzina | 3000 rpm ATV320 pri 0.75 kW 400 V trofazno |
| nazivna brzina | 3000 rpm ATV320 pri 1.1 kW 400 V trofazno |
| Kratko ime uređaja | BMP |
Dopunske Informacije
| prečnik kruga za otvore | 115-115 mm |
| Broj naslaganih rotora i statora motora | 1 |
| Inercija rotora | 3.19 kg.cm² |
| Broj polova motora | 5 |
| Maksimalna osovinska sila fa | 0.2 x Fr |
| Dužina osovine | 40 mm |
| Broj faza mreže | trofazno |
| Dužina | 128.6 mm |
| maksimalna struja Irms | 3.5 A ATV32 pri 0.75 kW 400 V trofazno |
| maksimalna struja Irms | 4.5 A ATV32 pri 1.1 kW 400 V trofazno |
| maksimalna struja Irms | 3.5 A ATV320 pri 0.75 kW 400 V trofazno |
| maksimalna struja Irms | 4.5 A ATV320 pri 1.1 kW 400 V trofazno |
| Masa proizvoda | 3.34 kg |
| Prečnik prirubnice | 95 mm |
| Širina ključa | 6 mm |
| Prečnik osovine | 19 mm |
| minimalna radna frekvencija | 25 Hz ATV32 pri 0.75 kW 400 V trofazno |
| minimalna radna frekvencija | 25 Hz ATV32 pri 1.1 kW 400 V trofazno |
| minimalna radna frekvencija | 25 Hz ATV320 pri 0.75 kW 400 V trofazno |
| minimalna radna frekvencija | 25 Hz ATV320 pri 1.1 kW 400 V trofazno |
| Prečnik otvora za montiranje | 9 mm |
| Otpornost statora | 4.54 Ω pri 40 °C |
| Kompatibilnost grupe proizvoda | Altivar 32 |
| Kompatibilnost grupe proizvoda | Altivar Machine ATV320 |
| nazivna radna frekvencija | 250 Hz ATV32 pri 0.75 kW 400 V trofazno |
| nazivna radna frekvencija | 250 Hz ATV32 pri 1.1 kW 400 V trofazno |
| nazivna radna frekvencija | 250 Hz ATV320 pri 0.75 kW 400 V trofazno |
| nazivna radna frekvencija | 250 Hz ATV320 pri 1.1 kW 400 V trofazno |
| Konstanta momenta | 1.71 N.m/A pri 40 °C |
| Maksimalna radijalna sila fr | 900 N pri 1000 rpm |
| Maksimalna radijalna sila fr | 720 N pri 2000 rpm |
| Maksimalna radijalna sila fr | 630 N pri 3000 rpm |
| Maksimalna radijalna sila fr | 570 N pri 4000 rpm |
| Dubina prirubnice | 3.5 mm |
| induktivnost statora | 15.3 mH za namotavanje q-ose pri 40 °C |
| induktivnost statora | 13.28 mH za namotavanje ose d pri 40 °C |
| Veličina prirubnice motora | 100 mm |
| [us] nazivni napon | 480 V |
| Broj otvora za montažu | 4 |
| Tip hlađenja | prirodno strujanje vazduha |
| maksimalna radna frekvencija | 300 Hz ATV32 pri 0.75 kW 400 V trofazno |
| maksimalna radna frekvencija | 300 Hz ATV32 pri 1.1 kW 400 V trofazno |
| maksimalna radna frekvencija | 300 Hz ATV320 pri 0.75 kW 400 V trofazno |
| maksimalna radna frekvencija | 300 Hz ATV320 pri 1.1 kW 400 V trofazno |
- Opis proizvoda
Osnovne Informacije
| Nosači za montažu | prirubnica po međunarodnom standardnu |
| Kočnica držanja | bez |
| Tip proizvoda ili komponente | sinhroni motor |
| Vratilo | ključem |
| Električni priključak | rotirajući konektor pod pravim uglom |
| nazivni moment | 2.39 N.m ATV32 pri 0.75 kW 400 V trofazno |
| nazivni moment | 2.39 N.m ATV32 pri 1.1 kW 400 V trofazno |
| nazivni moment | 2.39 N.m ATV320 pri 0.75 kW 400 V trofazno |
| nazivni moment | 2.39 N.m ATV320 pri 1.1 kW 400 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV32 pri 0.75 kW 400 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV32 pri 1.1 kW 400 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV320 pri 0.75 kW 380…500 V trofazno |
| kompatibilnost proizvoda | frekventni regulator ATV320 pri 1.1 kW 380…500 V trofazno |
| Maksimalna mehanička brzina | 3600 rpm |
| nazivna izlazna snaga | 750 W ATV32 pri 0.75 kW 400 V trofazno |
| nazivna izlazna snaga | 750 W ATV32 pri 1.1 kW 400 V trofazno |
| nazivna izlazna snaga | 750 W ATV320 pri 0.75 kW 400 V trofazno |
| nazivna izlazna snaga | 750 W ATV320 pri 1.1 kW 400 V trofazno |
| Ip stepen zaštite | IP65 standardno |
| Ip stepen zaštite | IP67 sa IP67 kompletom |
| nazivna brzina | 3000 rpm ATV32 pri 0.75 kW 400 V trofazno |
| nazivna brzina | 3000 rpm ATV32 pri 1.1 kW 400 V trofazno |
| nazivna brzina | 3000 rpm ATV320 pri 0.75 kW 400 V trofazno |
| nazivna brzina | 3000 rpm ATV320 pri 1.1 kW 400 V trofazno |
| Kratko ime uređaja | BMP |
Dopunske Informacije
| prečnik kruga za otvore | 115-115 mm |
| Broj naslaganih rotora i statora motora | 1 |
| Inercija rotora | 3.19 kg.cm² |
| Broj polova motora | 5 |
| Maksimalna osovinska sila fa | 0.2 x Fr |
| Dužina osovine | 40 mm |
| Broj faza mreže | trofazno |
| Dužina | 128.6 mm |
| maksimalna struja Irms | 3.5 A ATV32 pri 0.75 kW 400 V trofazno |
| maksimalna struja Irms | 4.5 A ATV32 pri 1.1 kW 400 V trofazno |
| maksimalna struja Irms | 3.5 A ATV320 pri 0.75 kW 400 V trofazno |
| maksimalna struja Irms | 4.5 A ATV320 pri 1.1 kW 400 V trofazno |
| Masa proizvoda | 3.34 kg |
| Prečnik prirubnice | 95 mm |
| Širina ključa | 6 mm |
| Prečnik osovine | 19 mm |
| minimalna radna frekvencija | 25 Hz ATV32 pri 0.75 kW 400 V trofazno |
| minimalna radna frekvencija | 25 Hz ATV32 pri 1.1 kW 400 V trofazno |
| minimalna radna frekvencija | 25 Hz ATV320 pri 0.75 kW 400 V trofazno |
| minimalna radna frekvencija | 25 Hz ATV320 pri 1.1 kW 400 V trofazno |
| Prečnik otvora za montiranje | 9 mm |
| Otpornost statora | 4.54 Ω pri 40 °C |
| Kompatibilnost grupe proizvoda | Altivar 32 |
| Kompatibilnost grupe proizvoda | Altivar Machine ATV320 |
| nazivna radna frekvencija | 250 Hz ATV32 pri 0.75 kW 400 V trofazno |
| nazivna radna frekvencija | 250 Hz ATV32 pri 1.1 kW 400 V trofazno |
| nazivna radna frekvencija | 250 Hz ATV320 pri 0.75 kW 400 V trofazno |
| nazivna radna frekvencija | 250 Hz ATV320 pri 1.1 kW 400 V trofazno |
| Konstanta momenta | 1.71 N.m/A pri 40 °C |
| Maksimalna radijalna sila fr | 900 N pri 1000 rpm |
| Maksimalna radijalna sila fr | 720 N pri 2000 rpm |
| Maksimalna radijalna sila fr | 630 N pri 3000 rpm |
| Maksimalna radijalna sila fr | 570 N pri 4000 rpm |
| Dubina prirubnice | 3.5 mm |
| induktivnost statora | 15.3 mH za namotavanje q-ose pri 40 °C |
| induktivnost statora | 13.28 mH za namotavanje ose d pri 40 °C |
| Veličina prirubnice motora | 100 mm |
| [us] nazivni napon | 480 V |
| Broj otvora za montažu | 4 |
| Tip hlađenja | prirodno strujanje vazduha |
| maksimalna radna frekvencija | 300 Hz ATV32 pri 0.75 kW 400 V trofazno |
| maksimalna radna frekvencija | 300 Hz ATV32 pri 1.1 kW 400 V trofazno |
| maksimalna radna frekvencija | 300 Hz ATV320 pri 0.75 kW 400 V trofazno |
| maksimalna radna frekvencija | 300 Hz ATV320 pri 1.1 kW 400 V trofazno |
