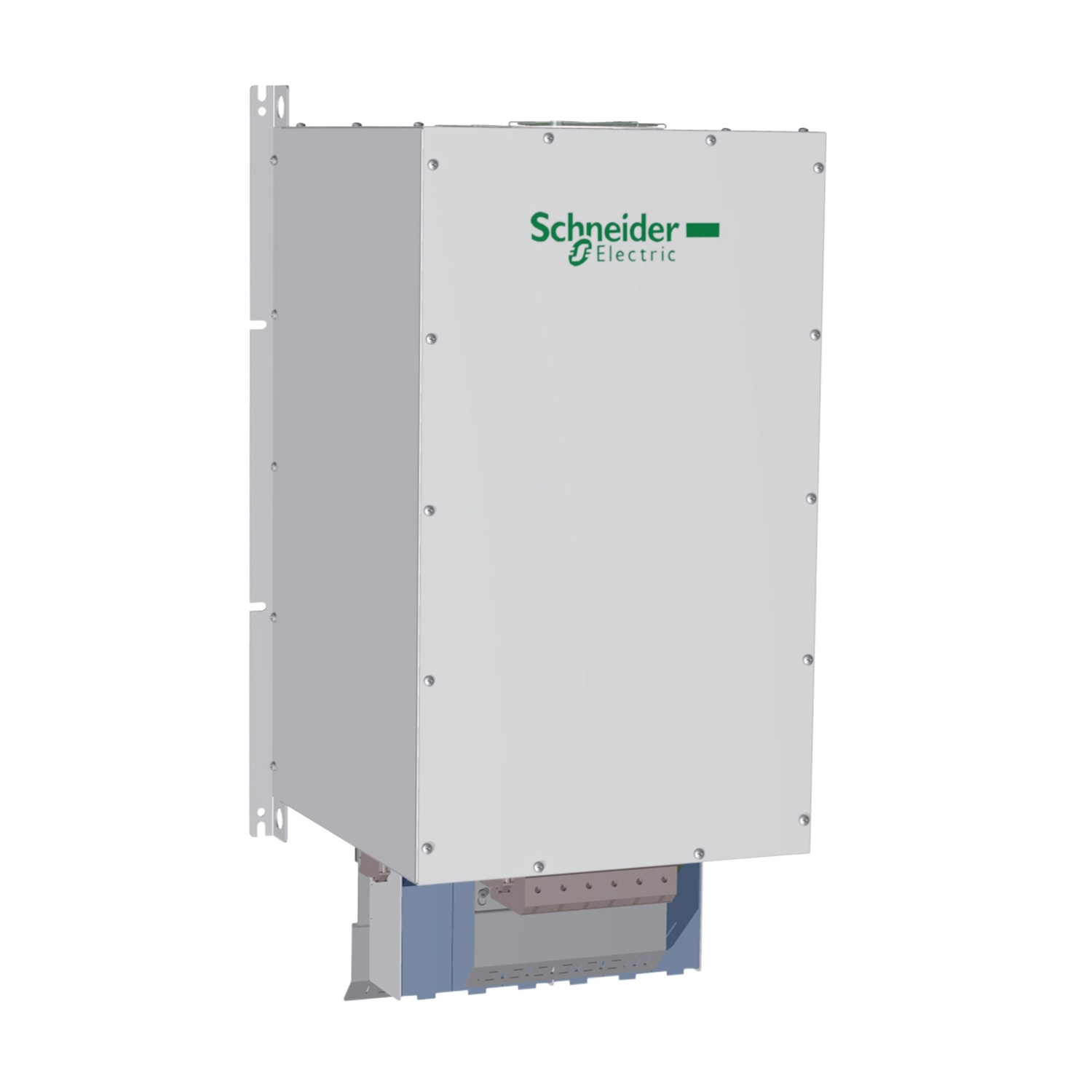

passive filter – 395 A – 400 V – 50 Hz – for variable speed drive
- Šifra proizvoda: VW3A46118
- Kategorija: Frekventni regulatori opšte namene
| Tip proizvoda ili komponente | pasivni filter |
|---|---|
| [in] nazivna struja | |
| Specifične primene proiz | smanjenje strujnih harmonika |
2.134.912,50 rsd
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | pasivni filter |
| Specifične primene proizvoda | smanjenje strujnih harmonika |
Dopunske Informacije
| Cos ϕ | 1-1 (150 % linijske struje) |
| Cos ϕ | 0.85-0.85 (75 % linijske struje) |
| Cos ϕ | 0.99-0.99 (100 % linijske struje) |
| Električna veza | A, B priključak, kapacitet priključka: 2.5 mm² |
| Električna veza | X1-1…X2-3 priključak, kapacitet priključka: 25…300 mm² |
| [in] nazivna struja | 380 A za ulaz |
| [in] nazivna struja | 395 A za izlaz |
| Termički gubici | 1175 W |
| Thdi | 10 % za frekventni regulator ATV61H motor: 560 kW/800 hp |
| Thdi | 10 % za frekventni regulator ATV61Q motor: 560 kW/800 hp |
| Thdi | 10 % za frekventni regulator ATV71H motor: 250 kW/400 hp |
| Thdi | 10 % za frekventni regulator ATV61H motor: 220 kW/350 hp |
| Thdi | 10 % za frekventni regulator ATV71H motor: 200 kW/300 hp |
| Thdi | 10 % za frekventni regulator ATV61Q motor: 200 kW/300 hp |
| Thdi | 10 % za frekventni regulator ATV61Q motor: 220 kW/350 hp |
| Thdi | 10 % za frekventni regulator ATV71Q motor: 200 kW/300 hp |
| Thdi | 10 % za frekventni regulator ATV71Q motor: 220 kW/350 hp |
| Thdi | 10 % za frekventni regulator ATV630 motor: 220 kW/350 hp |
| Thdi | 10 % za frekventni regulator ATV930 motor: 220 kW/350 hp |
| Efikasnost | 98 % |
| Broj faza mreže | trofazne |
| Masa proizvoda | 172 kg |
| Električna klasa izolacije | klasa F |
| [us] nazivni napon napajanja | 400 V +/- 10 % |
| Količina po frekventnom regulatoru | 3 filtera po uređaju za frekventni regulator ATV61H motor: 560 kW/800 hp |
| Količina po frekventnom regulatoru | 3 filtera po uređaju za frekventni regulator ATV61Q motor: 560 kW/800 hp |
| Količina po frekventnom regulatoru | 2 filtera po uređaju za frekventni regulator ATV71H motor: 250 kW/400 hp |
| Količina po frekventnom regulatoru | 1 filter po uređaju za frekventni regulator ATV61H motor: 220 kW/350 hp |
| Količina po frekventnom regulatoru | 1 filter po uređaju za frekventni regulator ATV71H motor: 200 kW/300 hp |
| Količina po frekventnom regulatoru | 1 filter po uređaju za frekventni regulator ATV61Q motor: 200 kW/300 hp |
| Količina po frekventnom regulatoru | 1 filter po uređaju za frekventni regulator ATV61Q motor: 220 kW/350 hp |
| Količina po frekventnom regulatoru | 1 filter po uređaju za frekventni regulator ATV71Q motor: 200 kW/300 hp |
| Količina po frekventnom regulatoru | 1 filter po uređaju za frekventni regulator ATV71Q motor: 220 kW/350 hp |
| Količina po frekventnom regulatoru | 1 filter po uređaju za frekventni regulator ATV630 montaža na zid, motor: 220 kW/350 hp |
| Količina po frekventnom regulatoru | 1 filter po uređaju za frekventni regulator ATV930 montaža na zid, motor: 220 kW/350 hp |
| Maksimalna struja | 1.5 x nazivna struja (trajanje = 60 s) |
| Kompatibilnost grupe proizvoda | Altivar 61 |
| Kompatibilnost grupe proizvoda | Altivar Process ATV600 |
| Kompatibilnost grupe proizvoda | Altivar Process ATV900 |
| Kompatibilnost grupe proizvoda | Altivar 71 |
| Frekvencija napajanja | 50 Hz +/- 2 % |
