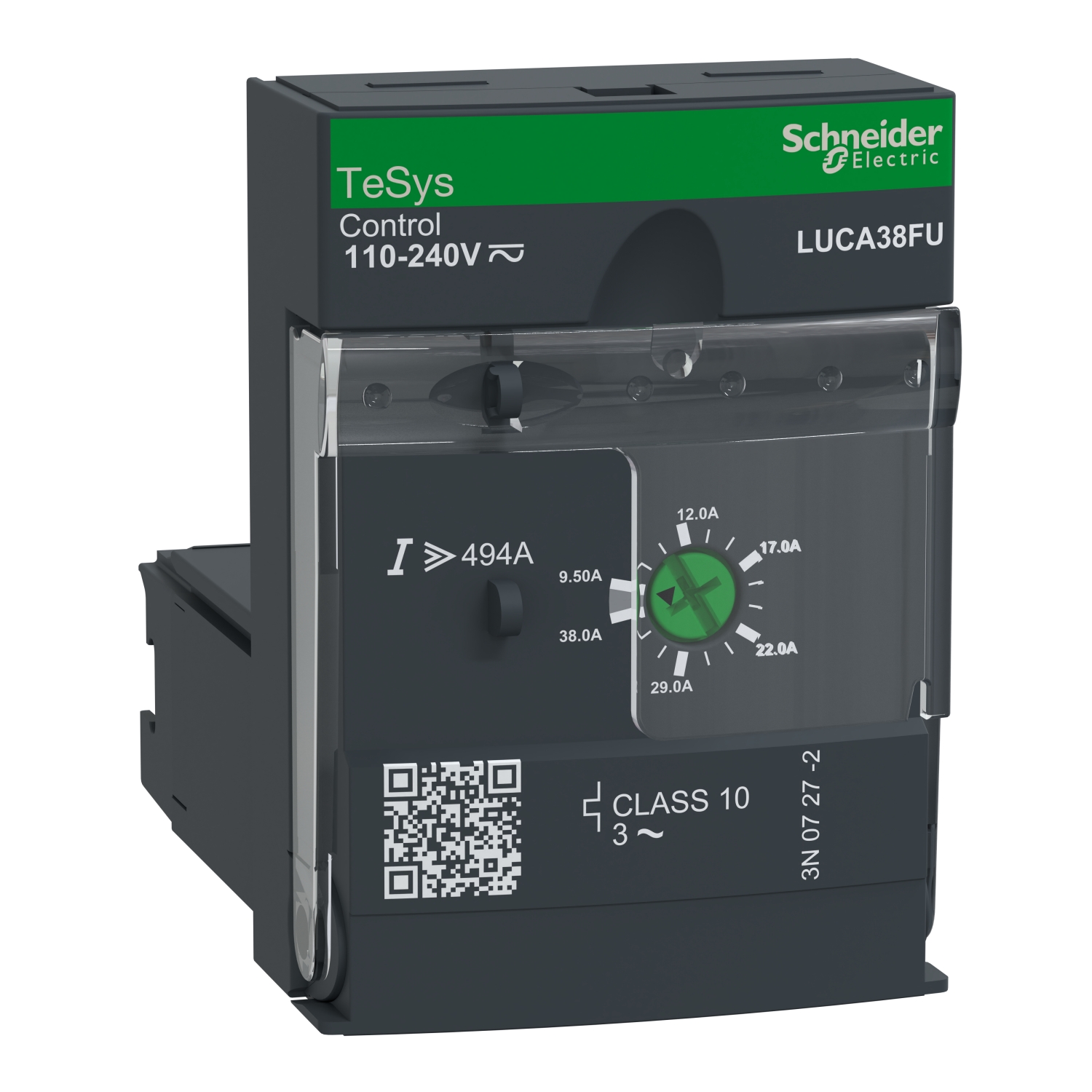

Standardna kontrolna jedinica, TeSys U, 9.5-38A, 3P motori, termička magnetna zaštita, clasa 10, kalem 110-240V AC/DC
- Šifra proizvoda: LUCA38FU
- Kategorija: Sistem za nadzor motora
| Kratko ime uređaja | LUCA |
|---|---|
| Snaga motora kw | 22 kW pri 690 V AC 50/60 Hz |
| Tip proizvoda ili komponente | standardna kontrolna jedinica |
| Ime proizvoda | TeSys Ultra |
| Napon upravljačkog kola | 110…220 V DC |
| Specifične primene proiz | osnovne zaštite pokretača motora: preopterećenje i kratak spoj |
| Grupa proizvoda | TeSys |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
21.420,44 rsd
- Opis proizvoda
Osnovne Informacije
| Napon upravljačkog kola | 110…240 V AC |
| Napon upravljačkog kola | 110…220 V DC |
| [ue] nazivni radni napon | 690 V AC |
| Podešavanje termičkog preopterećenja | 9.5-38 A |
| Tip proizvoda ili komponente | standardna kontrolna jedinica |
| Ime proizvoda | TeSys Ultra |
| Kategorija upotrebe | AC-43 |
| Specifične primene proizvoda | osnovne zaštite pokretača motora: preopterećenje i kratak spoj |
| Frekvencija mreže | 40…60 Hz |
| Tip opterećenja | trofazni motor – hlađenje: samohlađenje |
| Grupa proizvoda | TeSys Ultra |
| Osetljivost gubitka faze | da |
| Klasa okidanja preopterecenja | klasa 10 – ograničenje frekvencije: 40-60 Hz – temperaturna kompenzacija: -25-70 °C u skladu sa IEC 60947-6-2 |
| Klasa okidanja preopterecenja | klasa 10 – ograničenje frekvencije: 40-60 Hz – temperaturna kompenzacija: -25-70 °C u skladu sa UL 508 |
| Snaga motora kw | 18.5 kW pri 400…440 V AC 50/60 Hz |
| Snaga motora kw | 18.5 kW pri 500 V AC 50/60 Hz |
| Snaga motora kw | 22 kW pri 690 V AC 50/60 Hz |
| Grupa proizvoda | TeSys |
| Dostupna funkcija | zaštita od gubitka faze i neuravnoteženosti faza |
| Dostupna funkcija | zaštita od preopterećenja i kratkog spoja |
| Dostupna funkcija | zemljospojna zaštita |
| Dostupna funkcija | ručni reset |
| Prag okidanja | 14.2 x Ir +/- 20% |
| Kompatibilnost proizvoda | baza za napajanje LUB38 |
| Kompatibilnost proizvoda | baza za napajanje LUB380 |
| Kompatibilnost proizvoda | uređaj za promenu smera LU2B38FU |
| Primena uređaja | upravljanje motorima |
| Primena uređaja | zaštita motora |
| Kratko ime uređaja | LUCA |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | CCC (u postupku) |
| Sertifikacija proizvoda | EAC u postupku |
| Masa proizvoda | 0.135 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-6-2 |
| Standardi | EN 60947-6-2 |
| Standardi | IEC 60947-6-2 |
| Standardi | UL 60947-4-1, sa faznom pregradom |
| Standardi | CSA C22.2 No 60947-4-1, sa faznom pregradom |
| [ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-6-2 |
| [ui] nazivni napon izolacije | 600 V u skladu sa UL 60947-4-1 |
| [ui] nazivni napon izolacije | 600 V u skladu sa CSA C22.2 No 60947-4-1 |
| Vreme uključenja/isključenja | 35 ms otvaranje sa LUB38 za upravljačko kolo |
| Vreme uključenja/isključenja | 50 ms zatvaranje sa LUB38 za upravljačko kolo |
| Širina | 45 mm |
| Dubina | 60 mm |
| Visina | 66 mm |
| Način fiksiranja | utično (prednji deo) |
| Tipična potrošnja struje | 280 mA pri 110…240 V AC I maksimalno za vreme zatvaranja sa LUB32 |
| Tipična potrošnja struje | 280 mA pri 110…240 V AC I maksimalno za vreme zatvaranja sa LUB38 |
| Tipična potrošnja struje | 280 mA pri 110…220 V DC I maksimalno za vreme zatvaranja sa LUB32 |
| Tipična potrošnja struje | 280 mA pri 110…220 V DC I maksimalno za vreme zatvaranja sa LUB38 |
| Tipična potrošnja struje | 25 mA pri 110…240 V AC I rms u upotrebi sa sa LUB32 |
| Tipična potrošnja struje | 25 mA pri 110…240 V AC I rms u upotrebi sa sa LUB38 |
| Tipična potrošnja struje | 25 mA pri 110…220 V DC I rms u upotrebi sa sa LUB32 |
| Tipična potrošnja struje | 25 mA pri 110…220 V DC I rms u upotrebi sa sa LUB38 |
| Kompatibilnost | LUCA |
| Ograničenje napona upravljačkog kola | 88…264 V za AC kolo 110…240 V u radu |
| Ograničenje napona upravljačkog kola | 88…242 V za DC kolo 110…220 V u radu |
| Ograničenje napona upravljačkog kola | 55 V za AC kolo 110…240 V propad napona |
| Ograničenje napona upravljačkog kola | 55 V za DC kolo 110…220 V propad napona |
| Bezbedno razdvajanje kola | 400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1 |
| Bezbedno razdvajanje kola | 400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1 |
| Disipacija toplote | 3-3 W za upravljačko kolo sa LUB38 |
- Opis proizvoda
Osnovne Informacije
| Napon upravljačkog kola | 110…240 V AC |
| Napon upravljačkog kola | 110…220 V DC |
| [ue] nazivni radni napon | 690 V AC |
| Podešavanje termičkog preopterećenja | 9.5-38 A |
| Tip proizvoda ili komponente | standardna kontrolna jedinica |
| Ime proizvoda | TeSys Ultra |
| Kategorija upotrebe | AC-43 |
| Specifične primene proizvoda | osnovne zaštite pokretača motora: preopterećenje i kratak spoj |
| Frekvencija mreže | 40…60 Hz |
| Tip opterećenja | trofazni motor – hlađenje: samohlađenje |
| Grupa proizvoda | TeSys Ultra |
| Osetljivost gubitka faze | da |
| Klasa okidanja preopterecenja | klasa 10 – ograničenje frekvencije: 40-60 Hz – temperaturna kompenzacija: -25-70 °C u skladu sa IEC 60947-6-2 |
| Klasa okidanja preopterecenja | klasa 10 – ograničenje frekvencije: 40-60 Hz – temperaturna kompenzacija: -25-70 °C u skladu sa UL 508 |
| Snaga motora kw | 18.5 kW pri 400…440 V AC 50/60 Hz |
| Snaga motora kw | 18.5 kW pri 500 V AC 50/60 Hz |
| Snaga motora kw | 22 kW pri 690 V AC 50/60 Hz |
| Grupa proizvoda | TeSys |
| Dostupna funkcija | zaštita od gubitka faze i neuravnoteženosti faza |
| Dostupna funkcija | zaštita od preopterećenja i kratkog spoja |
| Dostupna funkcija | zemljospojna zaštita |
| Dostupna funkcija | ručni reset |
| Prag okidanja | 14.2 x Ir +/- 20% |
| Kompatibilnost proizvoda | baza za napajanje LUB38 |
| Kompatibilnost proizvoda | baza za napajanje LUB380 |
| Kompatibilnost proizvoda | uređaj za promenu smera LU2B38FU |
| Primena uređaja | upravljanje motorima |
| Primena uređaja | zaštita motora |
| Kratko ime uređaja | LUCA |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | CCC (u postupku) |
| Sertifikacija proizvoda | EAC u postupku |
| Masa proizvoda | 0.135 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-6-2 |
| Standardi | EN 60947-6-2 |
| Standardi | IEC 60947-6-2 |
| Standardi | UL 60947-4-1, sa faznom pregradom |
| Standardi | CSA C22.2 No 60947-4-1, sa faznom pregradom |
| [ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-6-2 |
| [ui] nazivni napon izolacije | 600 V u skladu sa UL 60947-4-1 |
| [ui] nazivni napon izolacije | 600 V u skladu sa CSA C22.2 No 60947-4-1 |
| Vreme uključenja/isključenja | 35 ms otvaranje sa LUB38 za upravljačko kolo |
| Vreme uključenja/isključenja | 50 ms zatvaranje sa LUB38 za upravljačko kolo |
| Širina | 45 mm |
| Dubina | 60 mm |
| Visina | 66 mm |
| Način fiksiranja | utično (prednji deo) |
| Tipična potrošnja struje | 280 mA pri 110…240 V AC I maksimalno za vreme zatvaranja sa LUB32 |
| Tipična potrošnja struje | 280 mA pri 110…240 V AC I maksimalno za vreme zatvaranja sa LUB38 |
| Tipična potrošnja struje | 280 mA pri 110…220 V DC I maksimalno za vreme zatvaranja sa LUB32 |
| Tipična potrošnja struje | 280 mA pri 110…220 V DC I maksimalno za vreme zatvaranja sa LUB38 |
| Tipična potrošnja struje | 25 mA pri 110…240 V AC I rms u upotrebi sa sa LUB32 |
| Tipična potrošnja struje | 25 mA pri 110…240 V AC I rms u upotrebi sa sa LUB38 |
| Tipična potrošnja struje | 25 mA pri 110…220 V DC I rms u upotrebi sa sa LUB32 |
| Tipična potrošnja struje | 25 mA pri 110…220 V DC I rms u upotrebi sa sa LUB38 |
| Kompatibilnost | LUCA |
| Ograničenje napona upravljačkog kola | 88…264 V za AC kolo 110…240 V u radu |
| Ograničenje napona upravljačkog kola | 88…242 V za DC kolo 110…220 V u radu |
| Ograničenje napona upravljačkog kola | 55 V za AC kolo 110…240 V propad napona |
| Ograničenje napona upravljačkog kola | 55 V za DC kolo 110…220 V propad napona |
| Bezbedno razdvajanje kola | 400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1 |
| Bezbedno razdvajanje kola | 400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1 |
| Disipacija toplote | 3-3 W za upravljačko kolo sa LUB38 |
