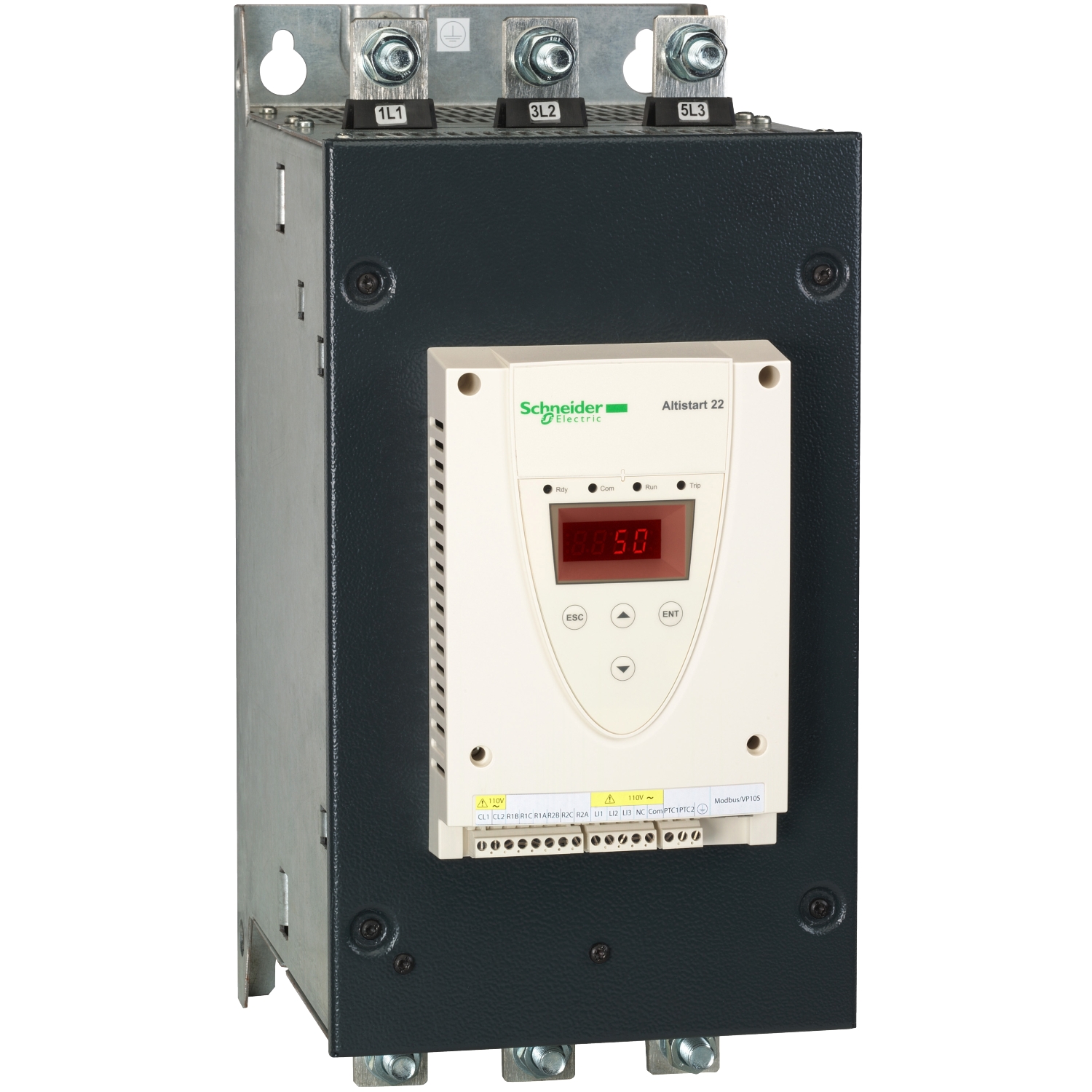

soft starter-ATS22-k. 110V-napaj.208V(100hp)/230V(125hp)/460V(250hp)/575V(300hp)
- Šifra proizvoda: ATS22C32S6U
- Kategorija: Soft starteri
| Ip stepen zaštite | IP00 |
|---|---|
| Namena proizvoda | asinhroni motori |
| Tip proizvoda ili komponente | soft starter |
| Specifične primene proiz | pumpe i ventilatori |
| Broj faza mreže | trofazne |
| Grupa proizvoda | Altistart 22 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Namena proizvoda | asinhroni motori |
| Tip proizvoda ili komponente | soft starter |
| Ime komponente | ATS22 |
| Broj faza mreže | trofazne |
| Icl pokretača | 320 A za direktno povezivanje sa motorom za standardne aplikacije |
| Tip pokretanja | pokretanje sa kontrolom momenta (struja ograničena na 3.5 In) |
| Kategorija upotrebe | AC-53A |
| Specifične primene proizvoda | pumpe i ventilatori |
| [us] nazivni napon | 208…600 V – 15…10 % |
| Snaga motora hp | 100 hp 208 V |
| Snaga motora hp | 125 hp 230 V |
| Snaga motora hp | 250 hp 460 V |
| Snaga motora hp | 300 hp 575 V |
| Grupa proizvoda | Altistart 22 |
| Snaga disipacije u w | 150 W za standardne aplikacije |
| Ip stepen zaštite | IP00 |
| Struja fabričkog podešavanja | 302 A |
Dopunske Informacije
| Povezivanje uređaja | direktno povezivanje sa motorom |
| Mrežna frekvencija | 45…66 Hz |
| Minimalna struja preklapanja | 100 mA pri 12 V DC (relejni izlazi) |
| Napon upravljačkog kola | 110 V – 15…10 % 50/60 Hz |
| Tip digitalnih izlaza | relejni izlazi R1 230 V u radu,alarm,prorada zašt.,zaust.,nije zaustavljen,u fazi pokret.,spreman za rad C/O |
| Tip digitalnih izlaza | relejni izlazi R2 230 V u radu,alarm,prorada zašt.,zaust.,nije zaustavljen,u fazi pokret.,spreman za rad C/O |
| Maksimalna struja preklapanja | 5 A 250 V AC rezistivno 1 relejni izlazi |
| Maksimalna struja preklapanja | 5 A 30 V DC rezistivno 1 relejni izlazi |
| Maksimalna struja preklapanja | 2 A 250 V AC induktivno 0.4 20 milisekundi relejni izlazi |
| Maksimalna struja preklapanja | 2 A 30 V DC induktivno 7 milisekundi relejni izlazi |
| Masa proizvoda | 33 kg |
| Instalirani uređaj | 31 |
| Komunikaciona veza | serijska veza |
| Broj digitalnih izlaza | 2 |
| Protokol komunikacionog porta | Modbus |
| Broj digitalnog ulaza | 3 |
| Ulaz za ptc sondu | 750 Ω |
| Širina | 206 mm |
| Brzina prenosa | 4800, 9600 ili 19200 bps |
| Dubina | 299 mm |
| Logika digitalnog ulaza | pozitivna logika LI1, LI2, LI3 u stanju 0: < 20 V i <= 15 mA u stanju 1: > 79 V, <= 2 mA |
| Frekvencija napajanja | 50…60 Hz – 10…10 % |
| Visina | 425 mm |
| Napon digitalnog ulaza | 110 V <= 121 V |
| Označavanje | CE |
| Struja izlaza | 0.4…1 Icl podesivi |
| Tip priključka | 1 RJ45 |
| Dostupna funkcija | interni bypass |
| Potrošnja upravljačkog kola | 20 W |
| Ograničenje napona napajanja | 177-660 V |
| Tip digitalnih ulaza | (LI1, LI2, LI3) logika, 5 mA 20 kΩ |
| Fizički interfejs | RS485 multidrop |
| Tip hlađenja | ventilatorom za strujanje vazduha |
| Način spajanja | sa hladnjakom |
| Radni položaj | vertikalno +/- 10 stepeni |
| Tip zaštite | gubitak faze: napajanje |
| Tip zaštite | termička zaštita: motor |
| Tip zaštite | termička zaštita: pokretač |
- Opis proizvoda
Osnovne Informacije
| Namena proizvoda | asinhroni motori |
| Tip proizvoda ili komponente | soft starter |
| Ime komponente | ATS22 |
| Broj faza mreže | trofazne |
| Icl pokretača | 320 A za direktno povezivanje sa motorom za standardne aplikacije |
| Tip pokretanja | pokretanje sa kontrolom momenta (struja ograničena na 3.5 In) |
| Kategorija upotrebe | AC-53A |
| Specifične primene proizvoda | pumpe i ventilatori |
| [us] nazivni napon | 208…600 V – 15…10 % |
| Snaga motora hp | 100 hp 208 V |
| Snaga motora hp | 125 hp 230 V |
| Snaga motora hp | 250 hp 460 V |
| Snaga motora hp | 300 hp 575 V |
| Grupa proizvoda | Altistart 22 |
| Snaga disipacije u w | 150 W za standardne aplikacije |
| Ip stepen zaštite | IP00 |
| Struja fabričkog podešavanja | 302 A |
Dopunske Informacije
| Povezivanje uređaja | direktno povezivanje sa motorom |
| Mrežna frekvencija | 45…66 Hz |
| Minimalna struja preklapanja | 100 mA pri 12 V DC (relejni izlazi) |
| Napon upravljačkog kola | 110 V – 15…10 % 50/60 Hz |
| Tip digitalnih izlaza | relejni izlazi R1 230 V u radu,alarm,prorada zašt.,zaust.,nije zaustavljen,u fazi pokret.,spreman za rad C/O |
| Tip digitalnih izlaza | relejni izlazi R2 230 V u radu,alarm,prorada zašt.,zaust.,nije zaustavljen,u fazi pokret.,spreman za rad C/O |
| Maksimalna struja preklapanja | 5 A 250 V AC rezistivno 1 relejni izlazi |
| Maksimalna struja preklapanja | 5 A 30 V DC rezistivno 1 relejni izlazi |
| Maksimalna struja preklapanja | 2 A 250 V AC induktivno 0.4 20 milisekundi relejni izlazi |
| Maksimalna struja preklapanja | 2 A 30 V DC induktivno 7 milisekundi relejni izlazi |
| Masa proizvoda | 33 kg |
| Instalirani uređaj | 31 |
| Komunikaciona veza | serijska veza |
| Broj digitalnih izlaza | 2 |
| Protokol komunikacionog porta | Modbus |
| Broj digitalnog ulaza | 3 |
| Ulaz za ptc sondu | 750 Ω |
| Širina | 206 mm |
| Brzina prenosa | 4800, 9600 ili 19200 bps |
| Dubina | 299 mm |
| Logika digitalnog ulaza | pozitivna logika LI1, LI2, LI3 u stanju 0: < 20 V i <= 15 mA u stanju 1: > 79 V, <= 2 mA |
| Frekvencija napajanja | 50…60 Hz – 10…10 % |
| Visina | 425 mm |
| Napon digitalnog ulaza | 110 V <= 121 V |
| Označavanje | CE |
| Struja izlaza | 0.4…1 Icl podesivi |
| Tip priključka | 1 RJ45 |
| Dostupna funkcija | interni bypass |
| Potrošnja upravljačkog kola | 20 W |
| Ograničenje napona napajanja | 177-660 V |
| Tip digitalnih ulaza | (LI1, LI2, LI3) logika, 5 mA 20 kΩ |
| Fizički interfejs | RS485 multidrop |
| Tip hlađenja | ventilatorom za strujanje vazduha |
| Način spajanja | sa hladnjakom |
| Radni položaj | vertikalno +/- 10 stepeni |
| Tip zaštite | gubitak faze: napajanje |
| Tip zaštite | termička zaštita: motor |
| Tip zaštite | termička zaštita: pokretač |
