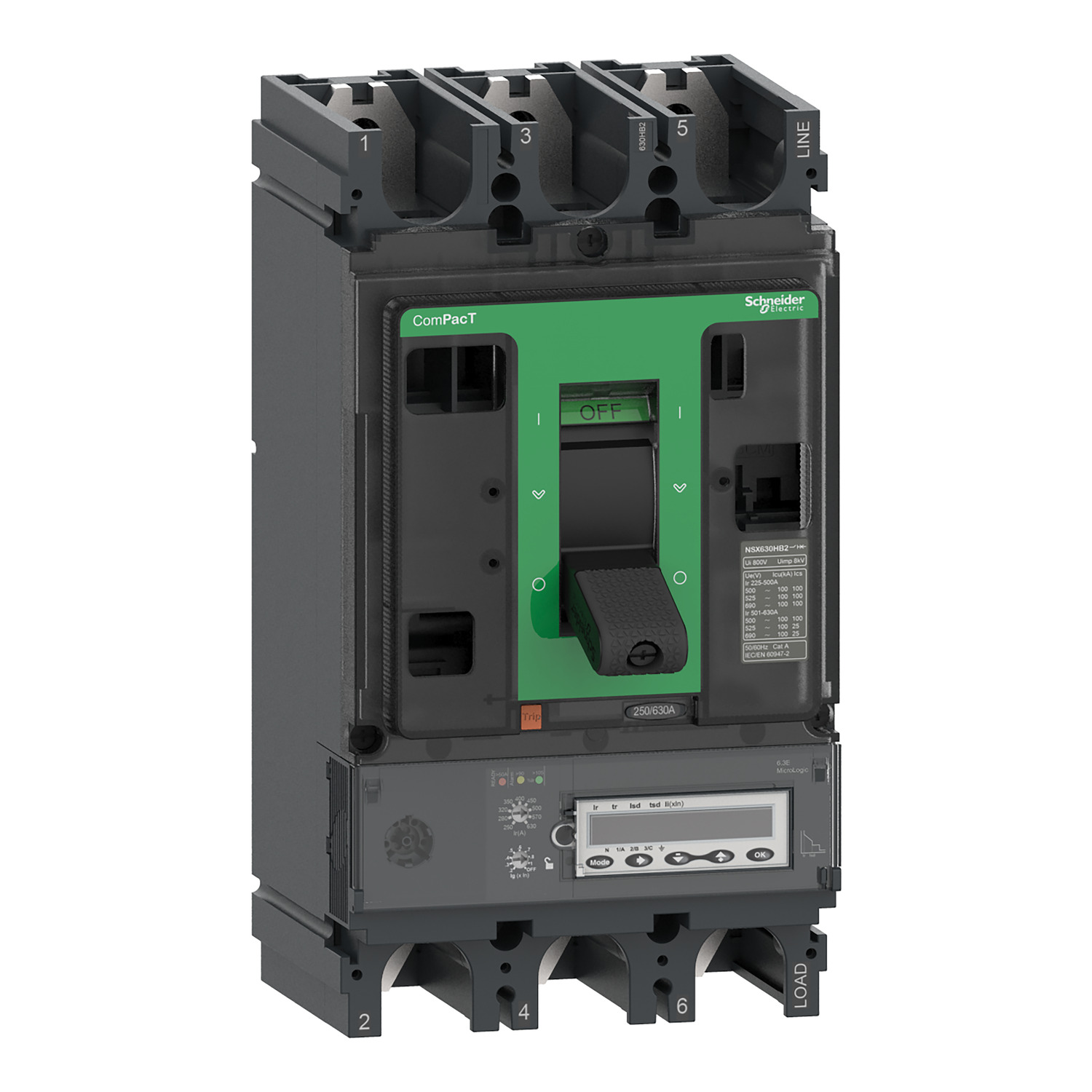

Prekidač, ComPacT NSX630R, 200kA/415VAC, 3P, MicroLogic 6.3E-M zaštitna jedinica 500A
- Šifra proizvoda: C63R36M500
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | NSX630R |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | R 200 kA 415 V AC |
| Tehnologija zaštitne jed | elektronska |
| Ime proizvoda | Compact NSX nova generacija |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 500 A pri 65 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
406.844,06 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 500 A pri 65 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSIG |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Compact NSX nova generacija |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 6.3 E-M |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 200 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 200 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 200 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 80 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 65 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 45 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | R 200 kA 415 V AC |
| Kratko ime uređaja | NSX630R |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | zaštita motora |
Dopunske Informacije
| [tg] podešavanje kašnjenja prorade zemljospojne zaštite | 0-0.4 sekundi |
| Nosači za montažu | zadnja ploča |
| Tip podešavanja praga zemljospojne zaštite | podesivo, 9 podešavanja |
| Podešavanje praga trenutne zaštite od kratkog spoja | 6500 A |
| Tip merenja | multimetar |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zatemperatura iznad zadate tačke: LED 95 % Ith (crvena) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 5…13 x Ir |
| Pozicija montiranja ručice | horizontalno i vertikalno |
| Pozicija montiranja ručice | flat on the back |
| Širina | 140 mm |
| Dubina | 110 mm |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | So : for kratkotrajna zaštita od kratkog spoja |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip zaštite | G : for zaštita od zemljospoja |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 250…500 A |
| Gornji priključak | prednja |
| Mehanička trajnost | 15000 ciklusa |
| Povezivanje | 45 mm |
| Snaga disipacije po polu | 25 W |
| Podešavanje kašnjenja zemljospoja tip -tg | podesivo, 5 podešavanja |
| Dodatna motorna zaštita | ukočeni rotor |
| Dodatna motorna zaštita | asimetrija faze |
| Dodatna motorna zaštita | produženo vreme pokretanja |
| Dodatna motorna zaštita | podopterećenje |
| Broj slotova | 6 slot(ova) |
| Tip podešavanja kašnjenja prorade zaštite | podesivo |
| Masa proizvoda | 6.2 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 120-120 sekundi pri 1.5 x Ir 5 |
| [tr] podešavanje kašnjenja prorade zaštite | 6.5-6.5 sekundi pri 6 x Ir 5 |
| [tr] podešavanje kašnjenja prorade zaštite | 5-5 sekundi pri 7.2 x Ir 5 |
| [tr] podešavanje kašnjenja prorade zaštite | 240-240 sekundi pri 1.5 x Ir 10 |
| [tr] podešavanje kašnjenja prorade zaštite | 13.5-13.5 sekundi pri 6 x Ir 10 |
| [tr] podešavanje kašnjenja prorade zaštite | 10-10 sekundi pri 7.2 x Ir 10 |
| [tr] podešavanje kašnjenja prorade zaštite | 480-480 sekundi pri 1.5 x Ir 20 |
| [tr] podešavanje kašnjenja prorade zaštite | 26-26 sekundi pri 6 x Ir 20 |
| [tr] podešavanje kašnjenja prorade zaštite | 20-20 sekundi pri 7.2 x Ir 20 |
| [tr] podešavanje kašnjenja prorade zaštite | 720-720 sekundi pri 1.5 x Ir 30 |
| [tr] podešavanje kašnjenja prorade zaštite | 38-38 sekundi pri 6 x Ir 30 |
| [tr] podešavanje kašnjenja prorade zaštite | 30-30 sekundi pri 7.2 x Ir 30 |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
| Klasa motora | 5 |
| Klasa motora | 30 |
| Klasa motora | 20 |
| Klasa motora | 10 |
| [ics] servisna prekidna moć | 200 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 200 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 200 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 80 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 65 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 45 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 255 mm |
| [ig] podešavanje praga zemljospojne zaštite | 0.6…1 x In za In = 25 A |
| [ig] podešavanje praga zemljospojne zaštite | 0.3…1 x In za In = 50 A |
| [ig] podešavanje praga zemljospojne zaštite | 0.2…1 x In za U > 50 A |
| [ig] podešavanje praga zemljospojne zaštite | Ig omogućavanje on/off |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Komunikacija podataka | angažovane vrednosti struje i snage |
| Komunikacija podataka | beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu |
| Komunikacija podataka | indikatori vezani za održavanje |
| Komunikacija podataka | maksimalno izmerene/minimalno izmerene veličine |
| Komunikacija podataka | podešavanja zaštite i alarma |
| Komunikacija podataka | trenutne i angažovane vrednosti |
| Komunikacija podataka | merenje električne energije |
| Komunikacija podataka | redosled faza |
| Komunikacija podataka | funkcija termičke slike |
| Komunikacija podataka | kvalitet snage |
| Zona selektivne blokade zsi | sa |
| Električna trajnost | 8000 ciklusa pri 440 V In/2 |
| Električna trajnost | 4000 ciklusa pri 440 V In |
| Električna trajnost | 6000 ciklusa pri 690 V In/2 |
| Električna trajnost | 2000 ciklusa pri 690 V In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Veličina zaštitne jedinice | 500-500 A pri 65 °C |
| Kompatibilnost | NSX630 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Tip displeja | LCD displej |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo |
