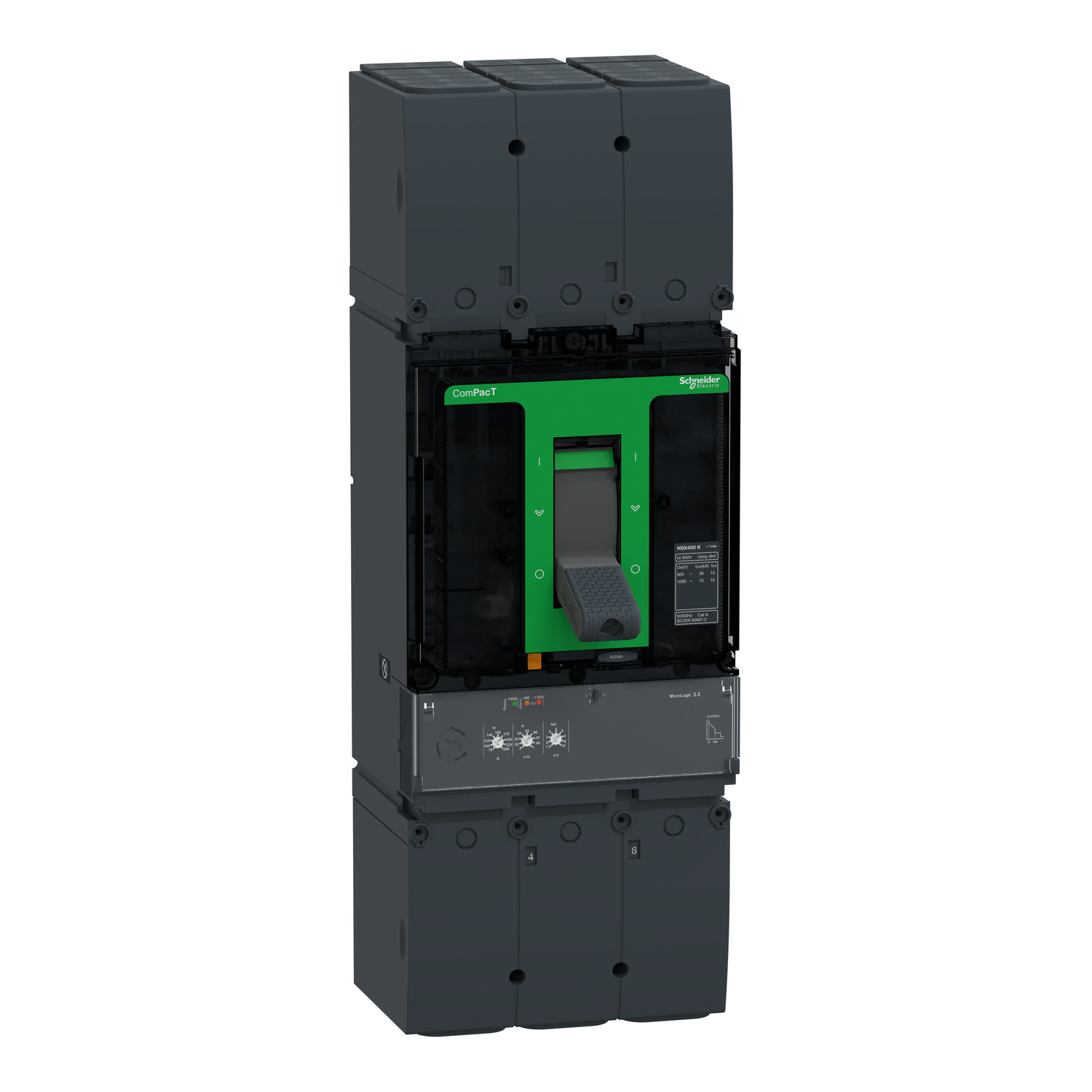

Prekidač, ComPacT NSX400K, 36kA/800VAC, 10kA/1000VAC, 3P, MicroLogic 2.3 zaštitna jedinica, 250A
- Šifra proizvoda: C40K32D250
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | ComPacT NSX400K |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | K 10 kA 1000 V AC |
| Tehnologija zaštitne jed | elektronska |
| Grupa proizvoda | ComPacT |
| [in] nazivna struja | 250 A pri 40 °C |
316.845,92 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 250 A pri 40 °C |
| [ue] nazivni napon | 800…1000 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSoI |
| Tip proizvoda ili komponente | prekidač |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 2.3 |
| Grupa proizvoda | ComPact NSX400…630 |
| Opis zaštićenih polova | 3t |
| Grupa proizvoda | ComPacT |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 36 kA Icu pri 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 10 kA Icu pri 1000 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | K 10 kA 1000 V AC |
| Kratko ime uređaja | ComPacT NSX400K |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | posebne primene |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 3000 A |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Širina | 140 mm |
| Dubina | 110 mm |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 70…250 A |
| Gornji priključak | prednja |
| Mehanička trajnost | 15000 ciklusa |
| Povezivanje | 45 mm |
| Broj slotova | 6 slot(ova) |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 6.05 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 11-11 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 16-16 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 400-400 sekundi pri 1.5 x Ir |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 10 kA pri 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 1000 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 255 mm |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Zona selektivne blokade zsi | bez |
| Električna trajnost | 1000 ciklusa pri 1000 V In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Veličina zaštitne jedinice | 250-250 A pri 40 °C |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 250 A pri 40 °C |
| [ue] nazivni napon | 800…1000 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSoI |
| Tip proizvoda ili komponente | prekidač |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 2.3 |
| Grupa proizvoda | ComPact NSX400…630 |
| Opis zaštićenih polova | 3t |
| Grupa proizvoda | ComPacT |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 36 kA Icu pri 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 10 kA Icu pri 1000 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | K 10 kA 1000 V AC |
| Kratko ime uređaja | ComPacT NSX400K |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | posebne primene |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 3000 A |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Širina | 140 mm |
| Dubina | 110 mm |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 70…250 A |
| Gornji priključak | prednja |
| Mehanička trajnost | 15000 ciklusa |
| Povezivanje | 45 mm |
| Broj slotova | 6 slot(ova) |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 6.05 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 11-11 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 16-16 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 400-400 sekundi pri 1.5 x Ir |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 10 kA pri 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 1000 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 255 mm |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Zona selektivne blokade zsi | bez |
| Električna trajnost | 1000 ciklusa pri 1000 V In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Veličina zaštitne jedinice | 250-250 A pri 40 °C |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
