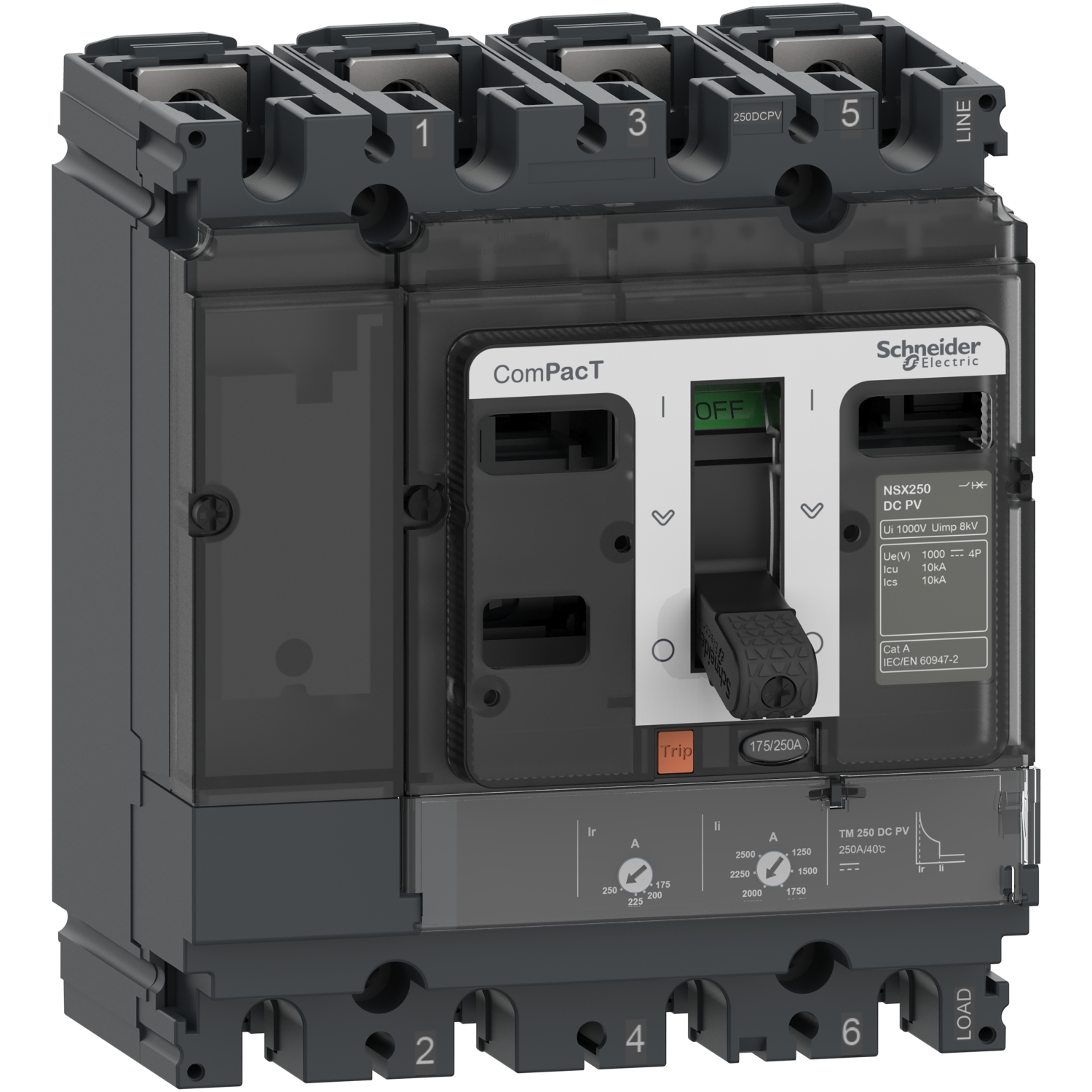

Prekidač, ComPacT NSX200 DC PV, 10kA/1000VDC, 4P, TM-DC PV zaštitna jedinica 200A
- Šifra proizvoda: C25F4TM200D1
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 4P |
|---|---|
| Kratko ime uređaja | NSX200 DC PV |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | F 10 kA 1000 V DC |
| Tehnologija zaštitne jed | termomagnetna |
| Ime proizvoda | ComPacT NSX DC PV |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 200 A pri 40 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 200 A pri 40 °C |
| [ue] nazivni napon | 1000 V DC |
| Funkcija zaštitne jedinice | Li |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | ComPacT NSX DC PV |
| Broj polova | 4P |
| Ime zaštitne jedinice | TM-DC |
| Grupa proizvoda | ComPacT NSX100…250 DC PV nova generacija |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 10 kA Icu pri 1000 V DC 4 pola serijski u skladu sa IEC 60947-2 |
| Prekidna moć | F 10 kA 1000 V DC |
| Kratko ime uređaja | NSX200 DC PV |
| Tip mreže | DC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | termomagnetna |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | fotonaponska konverzija |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 5…10 x In |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Pozicija montiranja ručice | horizontalno i vertikalno |
| Pozicija montiranja ručice | flat on the back |
| Širina | 140 mm |
| Dubina | 86 mm |
| Tip zaštite | L : for zaštita od preopterećenja (termičkog) |
| Tip zaštite | I : for zaštita od kratkog spoja |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.7…1 x In |
| Gornji priključak | prednja |
| Mehanička trajnost | 10000 ciklusa |
| Povezivanje | 35 mm |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 2.8 kg |
| [ui] nazivni napon izolacije | 1000 V DC u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 1000 V DC u skladu sa IEC 60947-2 |
| Visina | 161 mm |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Električna trajnost | 1000 ciklusa pri 1000 V In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo |
| Veličina zaštitne jedinice | 200-200 A pri 40 °C |
| Kompatibilnost | NSX200 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 200 A pri 40 °C |
| [ue] nazivni napon | 1000 V DC |
| Funkcija zaštitne jedinice | Li |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | ComPacT NSX DC PV |
| Broj polova | 4P |
| Ime zaštitne jedinice | TM-DC |
| Grupa proizvoda | ComPacT NSX100…250 DC PV nova generacija |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 10 kA Icu pri 1000 V DC 4 pola serijski u skladu sa IEC 60947-2 |
| Prekidna moć | F 10 kA 1000 V DC |
| Kratko ime uređaja | NSX200 DC PV |
| Tip mreže | DC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | termomagnetna |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | fotonaponska konverzija |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 5…10 x In |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Pozicija montiranja ručice | horizontalno i vertikalno |
| Pozicija montiranja ručice | flat on the back |
| Širina | 140 mm |
| Dubina | 86 mm |
| Tip zaštite | L : for zaštita od preopterećenja (termičkog) |
| Tip zaštite | I : for zaštita od kratkog spoja |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.7…1 x In |
| Gornji priključak | prednja |
| Mehanička trajnost | 10000 ciklusa |
| Povezivanje | 35 mm |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 2.8 kg |
| [ui] nazivni napon izolacije | 1000 V DC u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 1000 V DC u skladu sa IEC 60947-2 |
| Visina | 161 mm |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Električna trajnost | 1000 ciklusa pri 1000 V In |
| Podešavanje praga zaštite od preopterećenja ir | podesivo |
| Veličina zaštitne jedinice | 200-200 A pri 40 °C |
| Kompatibilnost | NSX200 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
