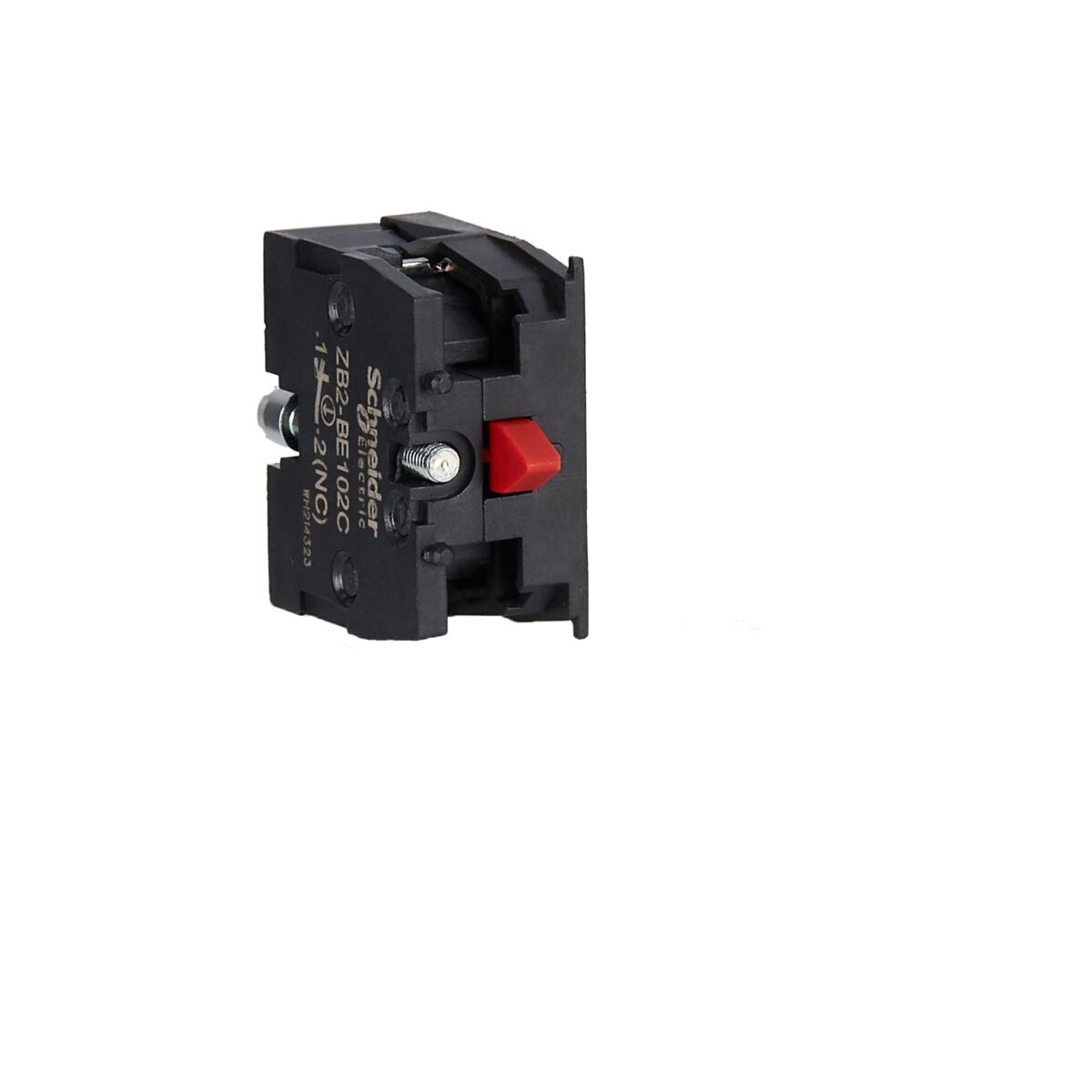

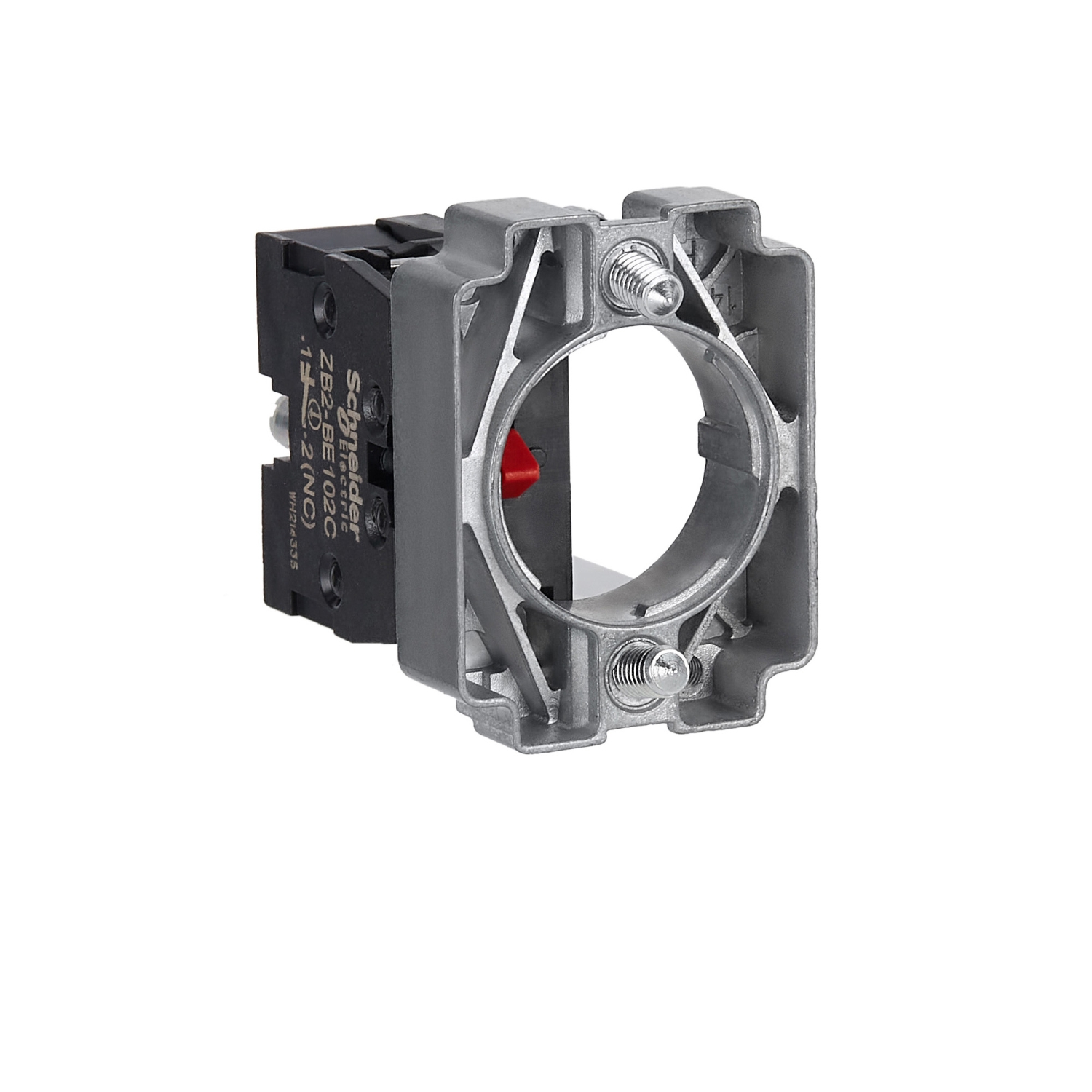

Pojedinačni kontaktni blok sa telom i montažnim ramom, Easy Harmony XB2, metalni, vijčani priključci, 1NC
- Šifra proizvoda: ZB2BZ102C
- Kategorija: Tasteri od 22 mm, prekidači, pilotska svetla
| Kratko ime uređaja | XB2 |
|---|---|
| Tip proizvoda ili komponente | kompletno telo/kontakt |
| Grupa proizvoda | Easy Harmony XB2 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | kompletno telo/kontakt |
| Ime komponente | ZB2 |
| Tip kućišta | telo upravljačkog tastera |
| Grupa proizvoda | Easy Harmony XB2 |
| Prezentacija uređaja | osnovni delovi uređaja |
| Prodaja po nedeljivim količinama | 1 |
| Operacija kontakata | sporo isključenje |
| Kratko ime uređaja | XB2 |
Dopunske Informacije
| No pomoćni kontakti | 0 |
| Upotreba kontakata | standardni kontakti |
| Povezivanje – priključci | vijčani priključni blokovi |
| Opis priključaka iso n°1 | (11-12)NC |
| Zaštita od kratkog spoja | 10 A gL osigurač tip gG u skladu sa IEC 60947-5-1 |
| Svetlosni izvor | bez |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| Prečnik za montiranje | 22.5 mm |
| Napajanje bloka | bez |
| Masa proizvoda | 0.04 kg |
| Povezivanje – priključci | vijčani priključni blok, <= 2 x 1.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, <= 1 x 2.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, >= 1 x 0.5 mm² with and without cable ends |
| Povezivanje – priključci | Faston priključci 6.3 mm |
| Nc pomoćni kontakti | 1 |
| Tip kontakata i sastav | 1 NC |
| Materijal podnožja | hromirani metal |
| Električni priključak | captive screw clamp terminal |
| Izolacija | ne |
| Širina | 30 mm |
| Dubina | 42.5 mm |
| [ie] nazivna struja ac | 3 A 240 V AC-15 |
| Visina | 40 mm |
| Put u radu | 1.5 mm (NO menja električno stanje) |
| Put u radu | 5 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Materijal montažnog rama | zamak |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 240 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.27 A pri 250 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| Mehanička trajnost | 3000000 ciklusa |
| Boja bloka | bez |
| Označavanje koda kontakta | A600 AC-15, Ue = 240 V, Ie = 3 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | A600 AC-15, Ue = 600 V, Ie = 1.2 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | Q600 DC-13, Ue = 250 V, Ie = 0.27 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | Q600 DC-13, Ue = 600 V, Ie = 0.1 A u skladu sa IEC 947-5-1 dodatak A |
| [ie] nazivna struja dc | DC-13: 0.27 A pri 250 V |
| Tretman zaštite | TC/TH |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | kompletno telo/kontakt |
| Ime komponente | ZB2 |
| Tip kućišta | telo upravljačkog tastera |
| Grupa proizvoda | Easy Harmony XB2 |
| Prezentacija uređaja | osnovni delovi uređaja |
| Prodaja po nedeljivim količinama | 1 |
| Operacija kontakata | sporo isključenje |
| Kratko ime uređaja | XB2 |
Dopunske Informacije
| No pomoćni kontakti | 0 |
| Upotreba kontakata | standardni kontakti |
| Povezivanje – priključci | vijčani priključni blokovi |
| Opis priključaka iso n°1 | (11-12)NC |
| Zaštita od kratkog spoja | 10 A gL osigurač tip gG u skladu sa IEC 60947-5-1 |
| Svetlosni izvor | bez |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| Prečnik za montiranje | 22.5 mm |
| Napajanje bloka | bez |
| Masa proizvoda | 0.04 kg |
| Povezivanje – priključci | vijčani priključni blok, <= 2 x 1.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, <= 1 x 2.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, >= 1 x 0.5 mm² with and without cable ends |
| Povezivanje – priključci | Faston priključci 6.3 mm |
| Nc pomoćni kontakti | 1 |
| Tip kontakata i sastav | 1 NC |
| Materijal podnožja | hromirani metal |
| Električni priključak | captive screw clamp terminal |
| Izolacija | ne |
| Širina | 30 mm |
| Dubina | 42.5 mm |
| [ie] nazivna struja ac | 3 A 240 V AC-15 |
| Visina | 40 mm |
| Put u radu | 1.5 mm (NO menja električno stanje) |
| Put u radu | 5 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Materijal montažnog rama | zamak |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 240 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.27 A pri 250 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| Mehanička trajnost | 3000000 ciklusa |
| Boja bloka | bez |
| Označavanje koda kontakta | A600 AC-15, Ue = 240 V, Ie = 3 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | A600 AC-15, Ue = 600 V, Ie = 1.2 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | Q600 DC-13, Ue = 250 V, Ie = 0.27 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | Q600 DC-13, Ue = 600 V, Ie = 0.1 A u skladu sa IEC 947-5-1 dodatak A |
| [ie] nazivna struja dc | DC-13: 0.27 A pri 250 V |
| Tretman zaštite | TC/TH |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
