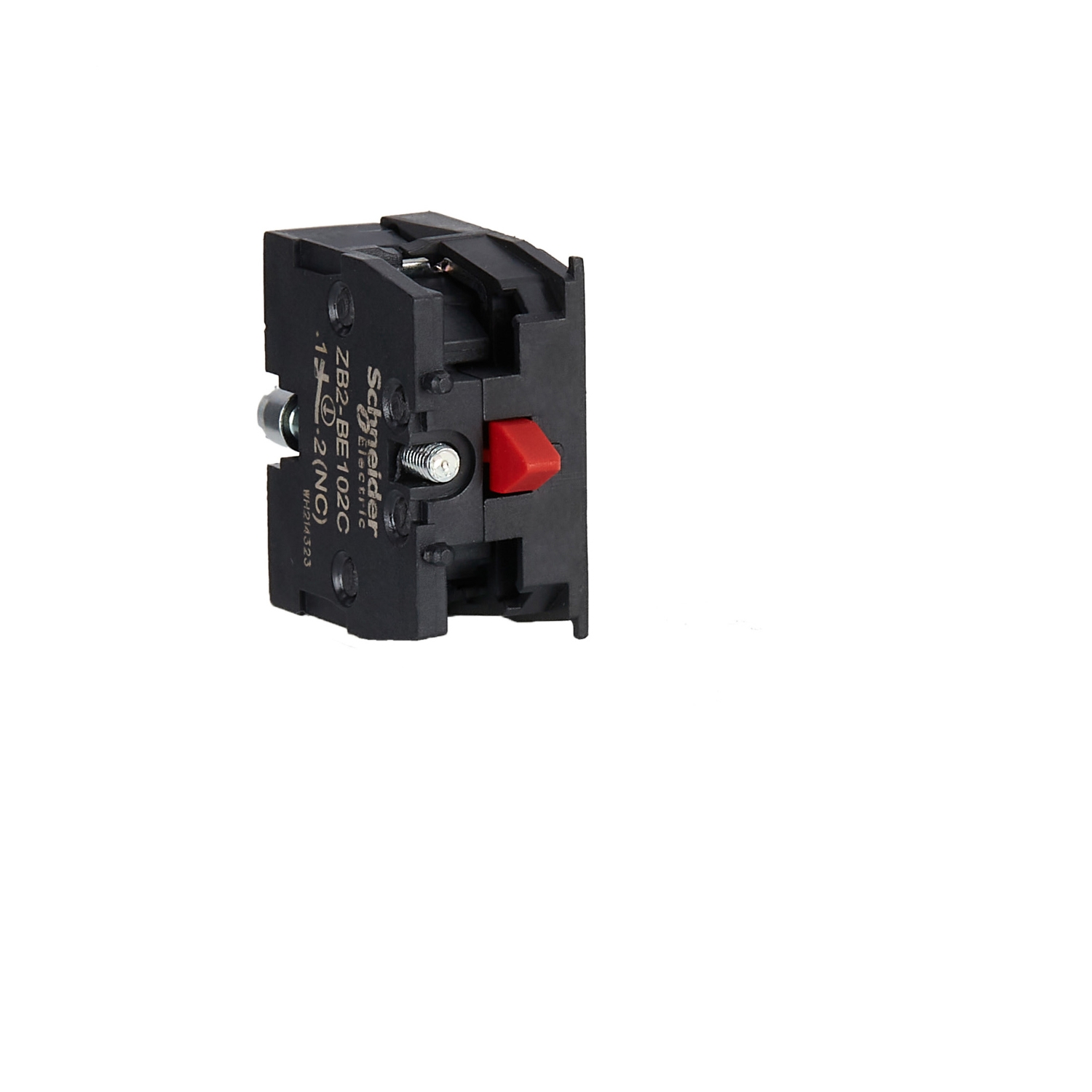

Pojedinačni blok, Easy Harmony XB2, vijčani priključci, 1NC
- Šifra proizvoda: ZB2BE102C
- Kategorija: Tasteri od 22 mm, prekidači, pilotska svetla
| Kratko ime uređaja | XB2 |
|---|---|
| Tip kontakata i sastav | 1 NC |
| Tip proizvoda ili komponente | kompletno telo/kontakt |
| Grupa proizvoda | Easy Harmony XB2 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Blok za montiranje | prednja ugradnja |
| Tip proizvoda ili komponente | kompletno telo/kontakt |
| Ime komponente | ZB2 |
| Tip kontakata i sastav | 1 NC |
| Tip kućišta | telo upravljačkog tastera |
| Tip ručice | sa povratkom |
| Grupa proizvoda | Easy Harmony XB2 |
| Tip kontaktnog bloka | jednostruke |
| Primena kontaktnog bloka | jedna brzina |
| Prezentacija uređaja | osnovni element |
| Prodaja po nedeljivim količinama | 1 |
| Operacija kontakata | sporo isključenje |
| Tip električnog kola | upravljačko kolo |
| Kompatibilnost proizvoda | ZB2..C |
| Kratko ime uređaja | XB2 |
Dopunske Informacije
| Upotreba kontakata | standardni kontakti |
| Povezivanje – priključci | vijčani priključni blokovi |
| Opis priključaka iso n°1 | (11-12)NC |
| Zaštita od kratkog spoja | 10 A gL osigurač tip gG u skladu sa EN/IEC 60947-5-1 |
| Pozitivno otvaranje | sa u skladu sa EN/IEC 60947-5-1 dodatak K |
| [ithe] dozvoljena termička struja u ormanu | 10 A |
| Otpornost na udare | 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| Otpornost na udare | 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| Masa proizvoda | 0.015 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN/IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, 1 x 2.5 mm² sa ili bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključni blokovi, 2 x 1.5 mm² sa ili bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključni blok, <= 2 x 1.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, <= 1 x 2.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, >= 1 x 0.5 mm² with and without cable ends |
| Povezivanje – priključci | Faston priključci 6.3 mm |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1 |
| Izolacija | ne |
| Širina | 15 mm |
| Dubina | 24 mm |
| Nazivna snaga u w | 40 W DC-13 za 1000000 ciklusa, broj operacija <3600 ciklusa/h pri 120 V, faktor opterećenja = 0.5 u skladu sa IEC 60947-5-1 |
| Nazivna snaga u w | 48 W DC-13 za 1000000 ciklusa, broj operacija <3600 ciklusa/h pri 48 V, faktor opterećenja = 0.5 u skladu sa IEC 60947-5-1 |
| Nazivna snaga u w | 65 W DC-13 za 1000000 ciklusa, broj operacija <3600 ciklusa/h pri 24 V, faktor opterećenja = 0.5 u skladu sa IEC 60947-5-1 |
| Radna sila | 3-5 N |
| Visina | 29 mm |
| Način fiksiranja | zavrtnji za fiksiranje ispod glave preporučeni moment: 0.8 N.m |
| Način fiksiranja | zavrtnji za fiksiranje ispod glave preporučeni moment: 1.0 N.m |
| Put u radu | 5 mm (ukupni put) |
| Put u radu | 1.5 mm (NO menja električno stanje) |
| Maksimalna otpornost kroz priključke | 25 MΩ |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Zaštita od kratkog spoja | 10 A zaštitni osigurač sa rastavni uložak osigurač tip gG (gl) |
| Materijal montažnog rama | zamak |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 240 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.27 A pri 250 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| Mehanička trajnost | 3000000 ciklusa |
| Označavanje koda kontakta | A600 AC-15, Ue = 240 V, Ie = 3 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | A600 AC-15, Ue = 600 V, Ie = 1.2 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | Q600 DC-13, Ue = 250 V, Ie = 0.27 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | Q600 DC-13, Ue = 600 V, Ie = 0.1 A u skladu sa IEC 947-5-1 dodatak A |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| Tretman zaštite | TC/TH |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
- Opis proizvoda
Osnovne Informacije
| Blok za montiranje | prednja ugradnja |
| Tip proizvoda ili komponente | kompletno telo/kontakt |
| Ime komponente | ZB2 |
| Tip kontakata i sastav | 1 NC |
| Tip kućišta | telo upravljačkog tastera |
| Tip ručice | sa povratkom |
| Grupa proizvoda | Easy Harmony XB2 |
| Tip kontaktnog bloka | jednostruke |
| Primena kontaktnog bloka | jedna brzina |
| Prezentacija uređaja | osnovni element |
| Prodaja po nedeljivim količinama | 1 |
| Operacija kontakata | sporo isključenje |
| Tip električnog kola | upravljačko kolo |
| Kompatibilnost proizvoda | ZB2..C |
| Kratko ime uređaja | XB2 |
Dopunske Informacije
| Upotreba kontakata | standardni kontakti |
| Povezivanje – priključci | vijčani priključni blokovi |
| Opis priključaka iso n°1 | (11-12)NC |
| Zaštita od kratkog spoja | 10 A gL osigurač tip gG u skladu sa EN/IEC 60947-5-1 |
| Pozitivno otvaranje | sa u skladu sa EN/IEC 60947-5-1 dodatak K |
| [ithe] dozvoljena termička struja u ormanu | 10 A |
| Otpornost na udare | 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| Otpornost na udare | 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| Masa proizvoda | 0.015 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN/IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, 1 x 2.5 mm² sa ili bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključni blokovi, 2 x 1.5 mm² sa ili bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključni blok, <= 2 x 1.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, <= 1 x 2.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, >= 1 x 0.5 mm² with and without cable ends |
| Povezivanje – priključci | Faston priključci 6.3 mm |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1 |
| Izolacija | ne |
| Širina | 15 mm |
| Dubina | 24 mm |
| Nazivna snaga u w | 40 W DC-13 za 1000000 ciklusa, broj operacija <3600 ciklusa/h pri 120 V, faktor opterećenja = 0.5 u skladu sa IEC 60947-5-1 |
| Nazivna snaga u w | 48 W DC-13 za 1000000 ciklusa, broj operacija <3600 ciklusa/h pri 48 V, faktor opterećenja = 0.5 u skladu sa IEC 60947-5-1 |
| Nazivna snaga u w | 65 W DC-13 za 1000000 ciklusa, broj operacija <3600 ciklusa/h pri 24 V, faktor opterećenja = 0.5 u skladu sa IEC 60947-5-1 |
| Radna sila | 3-5 N |
| Visina | 29 mm |
| Način fiksiranja | zavrtnji za fiksiranje ispod glave preporučeni moment: 0.8 N.m |
| Način fiksiranja | zavrtnji za fiksiranje ispod glave preporučeni moment: 1.0 N.m |
| Put u radu | 5 mm (ukupni put) |
| Put u radu | 1.5 mm (NO menja električno stanje) |
| Maksimalna otpornost kroz priključke | 25 MΩ |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Zaštita od kratkog spoja | 10 A zaštitni osigurač sa rastavni uložak osigurač tip gG (gl) |
| Materijal montažnog rama | zamak |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 240 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.27 A pri 250 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| Mehanička trajnost | 3000000 ciklusa |
| Označavanje koda kontakta | A600 AC-15, Ue = 240 V, Ie = 3 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | A600 AC-15, Ue = 600 V, Ie = 1.2 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | Q600 DC-13, Ue = 250 V, Ie = 0.27 A u skladu sa IEC 947-5-1 dodatak A |
| Označavanje koda kontakta | Q600 DC-13, Ue = 600 V, Ie = 0.1 A u skladu sa IEC 947-5-1 dodatak A |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| Tretman zaštite | TC/TH |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
