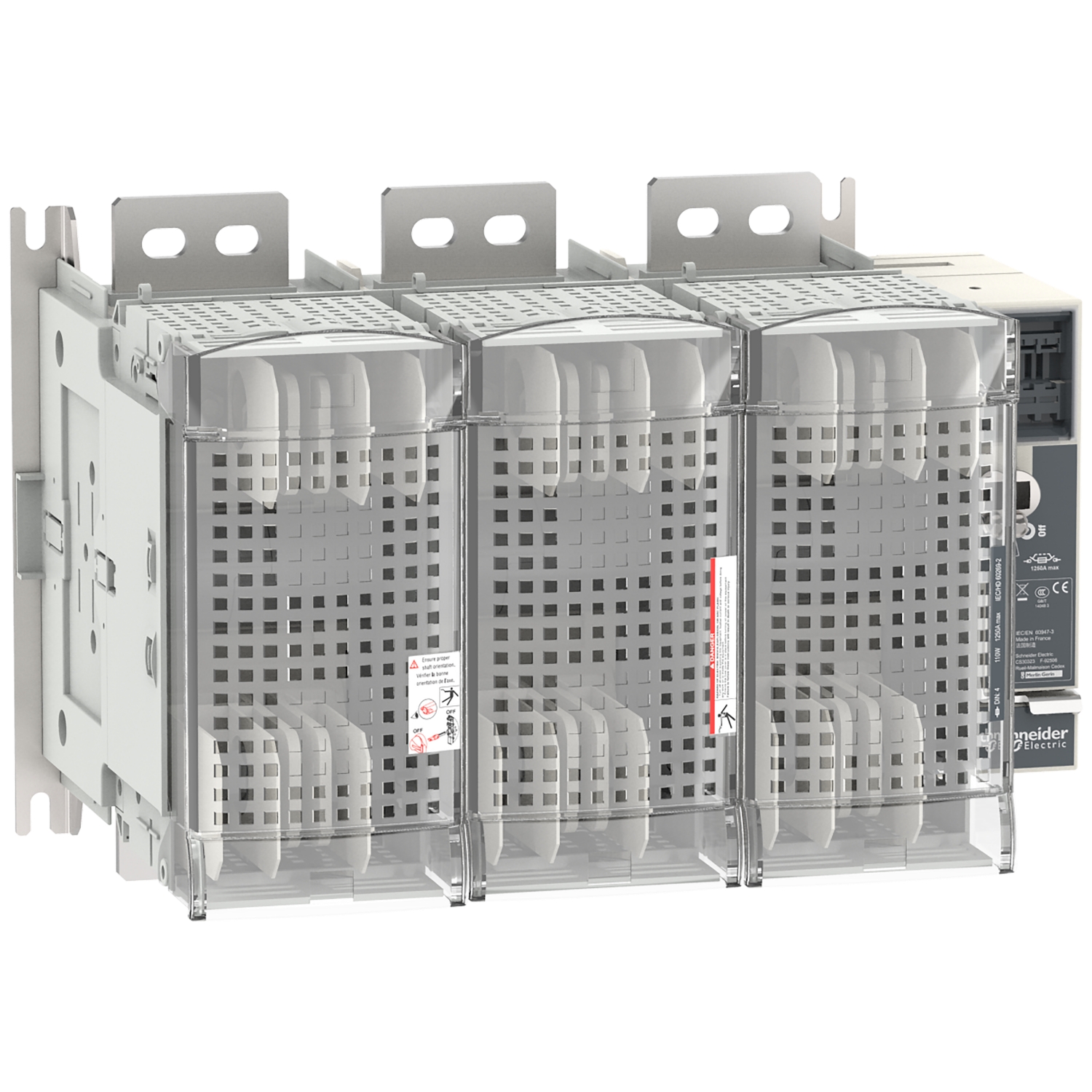

Osigurač rastavljača prekidača, FuPacT GSD1250, 1250 A, 3 pola, tip osigurača DIN NH4, prednja i desna bočna kontrola
- Šifra proizvoda: LV481473
- Kategorija: Prekidači u električnim instalacijama
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | GSD1250 |
| Tip proizvoda ili komponente | rastavljač sa osiguračima |
| Ime proizvoda | FuPact GS |
| Grupa proizvoda | FuPacT |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
277.855,68 rsd
- Opis proizvoda
Osnovne Informacije
| Indikator pozicije kontakta | da |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| [ue] nazivni napon | 1000 V AC 50/60 Hz AC-20 |
| Vidljivo prekidanje | ne |
| Tip proizvoda ili komponente | rastavljač sa osiguračima |
| Ime proizvoda | FuPact GS |
| [uimp] nazivni podnosivi impulsni napon | 12 kV |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| Broj polova | 3P |
| [ithe] dozvoljena termička struja u ormanu | 1250 A pri 35 °C, disipacija po osiguraču: 110 W |
| broj nosača osigurača | 3 |
| Veličina osigurača | NH4 |
| [ith] dozvoljena termička struja u vazduhu | 1250 A 35 °C ) disipacija po osiguraču: 110 W |
| Maksimalna snaga disipacije po polu | 154 W |
| Grupa proizvoda | FuPacT |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-3 |
| Tip osigurača | DIN |
| [ie] nazivna struja | AC-22A: 1250 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23A: 1250 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 1250 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23B: 1250 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22A: 1250 A at 380/415 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23A: 1250 A at 380/415 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 1250 A at 380/415 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23B: 1250 A at 380/415 V AC 50/60 Hz |
| Primena uređaja | zaštita opreme, nadzor i upravljanje |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | GSD1250 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | EAC |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-3 |
| Masa proizvoda | 25 kg |
| Tip kontakata i sastav | 3 NO |
| Držač za montažu | zadnja ploča |
| Pozicija montiranja ručice | vertikalno |
| Širina | 442 mm |
| Dubina | 289 mm |
| Nazivna snaga u w | 750 kW pri 380/400 V |
| Nazivna snaga u w | 900 kW pri 660/690 V |
| Prekidna moć | 100 kA pri 415 V (AC) |
| Prekidna moć | 100 kA pri 690 V (AC) |
| Visina | 300 mm |
| Tip radne ručice | spoljašnja prednja |
| Tip radne ručice | spoljašnja desna |
| Povezivanje – priključci | kolo napajanja: neizolovani kablovski priključci80-80 mm² |
| Povezivanje – priključci | kolo napajanja: prstenaste stopice 4 kabl(ovi) 185-185 mm² |
| Način montiranja | fiksno |
| Električna trajnost | AC-22A: 100 ciklusa 415 V AC 50/60 Hz |
| Električna trajnost | AC-22A: 100 ciklusa 690 V AC 50/60 Hz |
| Električna trajnost | AC-23A: 100 ciklusa 415 V AC 50/60 Hz |
| Mehanička trajnost | 5000 ciklusa |
| Moment pritezanja | kolo napajanja: 44-44 N.m |
| Priprema za zaključavanje | 3 katanca |
- Opis proizvoda
Osnovne Informacije
| Indikator pozicije kontakta | da |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| [ue] nazivni napon | 1000 V AC 50/60 Hz AC-20 |
| Vidljivo prekidanje | ne |
| Tip proizvoda ili komponente | rastavljač sa osiguračima |
| Ime proizvoda | FuPact GS |
| [uimp] nazivni podnosivi impulsni napon | 12 kV |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| Broj polova | 3P |
| [ithe] dozvoljena termička struja u ormanu | 1250 A pri 35 °C, disipacija po osiguraču: 110 W |
| broj nosača osigurača | 3 |
| Veličina osigurača | NH4 |
| [ith] dozvoljena termička struja u vazduhu | 1250 A 35 °C ) disipacija po osiguraču: 110 W |
| Maksimalna snaga disipacije po polu | 154 W |
| Grupa proizvoda | FuPacT |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-3 |
| Tip osigurača | DIN |
| [ie] nazivna struja | AC-22A: 1250 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23A: 1250 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 1250 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23B: 1250 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22A: 1250 A at 380/415 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23A: 1250 A at 380/415 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 1250 A at 380/415 V AC 50/60 Hz |
| [ie] nazivna struja | AC-23B: 1250 A at 380/415 V AC 50/60 Hz |
| Primena uređaja | zaštita opreme, nadzor i upravljanje |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | GSD1250 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | EAC |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-3 |
| Masa proizvoda | 25 kg |
| Tip kontakata i sastav | 3 NO |
| Držač za montažu | zadnja ploča |
| Pozicija montiranja ručice | vertikalno |
| Širina | 442 mm |
| Dubina | 289 mm |
| Nazivna snaga u w | 750 kW pri 380/400 V |
| Nazivna snaga u w | 900 kW pri 660/690 V |
| Prekidna moć | 100 kA pri 415 V (AC) |
| Prekidna moć | 100 kA pri 690 V (AC) |
| Visina | 300 mm |
| Tip radne ručice | spoljašnja prednja |
| Tip radne ručice | spoljašnja desna |
| Povezivanje – priključci | kolo napajanja: neizolovani kablovski priključci80-80 mm² |
| Povezivanje – priključci | kolo napajanja: prstenaste stopice 4 kabl(ovi) 185-185 mm² |
| Način montiranja | fiksno |
| Električna trajnost | AC-22A: 100 ciklusa 415 V AC 50/60 Hz |
| Električna trajnost | AC-22A: 100 ciklusa 690 V AC 50/60 Hz |
| Električna trajnost | AC-23A: 100 ciklusa 415 V AC 50/60 Hz |
| Mehanička trajnost | 5000 ciklusa |
| Moment pritezanja | kolo napajanja: 44-44 N.m |
| Priprema za zaključavanje | 3 katanca |
