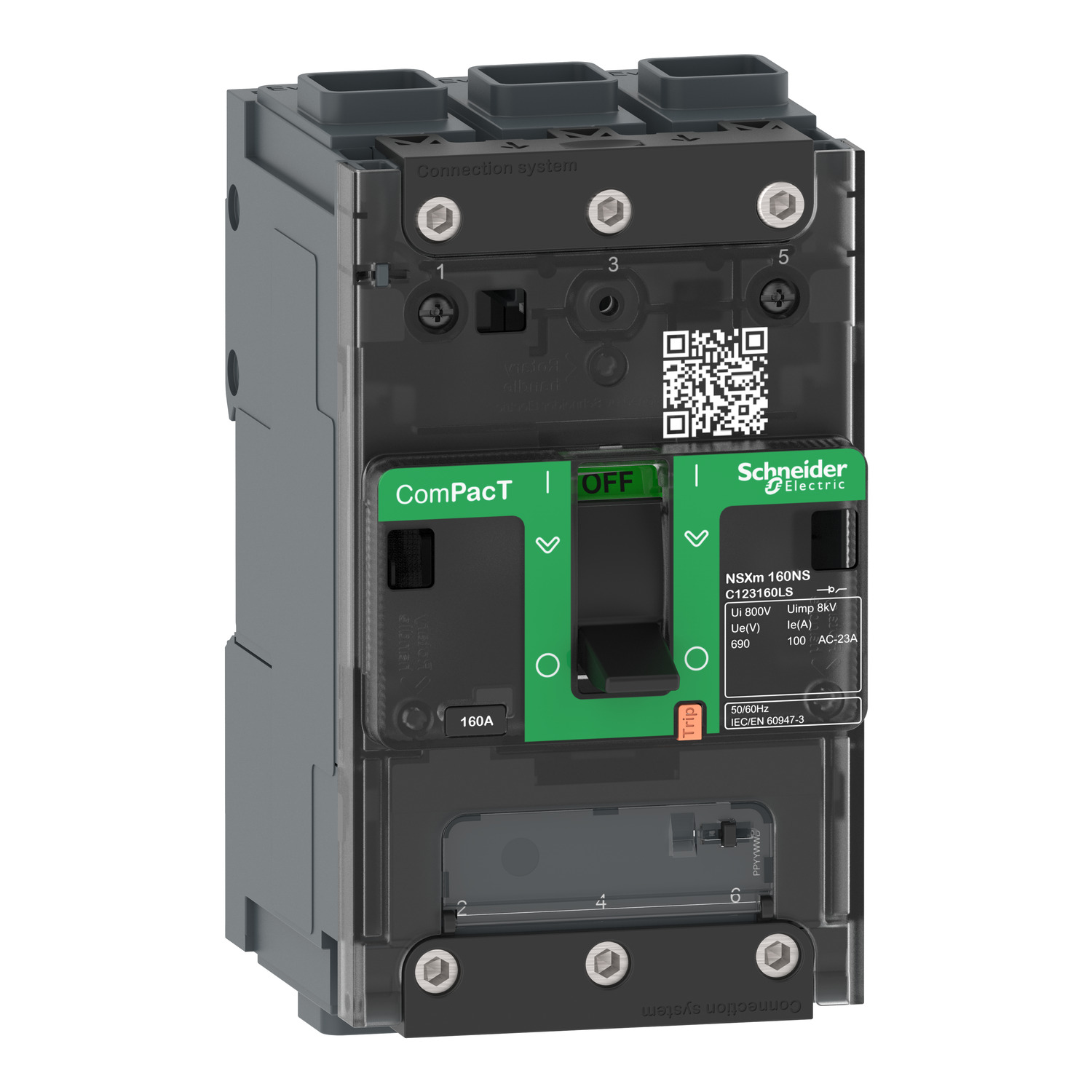

Rastavljač snage, ComPacT NSXm 160NA, 3P, termička struja Ith 160A, EverLink stopice
- Šifra proizvoda: C123160LS
- Kategorija: Prekidači u električnim instalacijama
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
42.324,90 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 160 A |
| Indikator pozicije kontakta | da |
| Kod prekidne moći | NA |
| Vidljivo prekidanje | ne |
| Tip proizvoda ili komponente | rastavljač |
| Ime proizvoda | ComPacT NSXm nova generacija |
| [icm] nazivna kratkospojna moć uključenja | 2.13 kA sam rastavljač |
| [icm] nazivna kratkospojna moć uključenja | 150 kA sa zaštitnim prekidačem |
| Broj polova | 3P |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Grupa proizvoda | ComPacT NSXm nova generacija |
| [ith] dozvoljena termička struja u vazduhu | 160 A pri 40 °C |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 1500 A tokom 1 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 1500 A tokom 3 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 335 A tokom 20 s |
| Kratko ime uređaja | NSXm 160NA |
| Tip mreže | AC |
| Kategorija upotrebe | AC-22A |
| Kategorija upotrebe | AC-23A |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-3 |
| [ie] nazivna struja | AC-23: 100 A AC 50/60 Hz |
| [ie] nazivna struja | AC-22: 160 A AC 50/60 Hz |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-3 |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Nosači za montažu | zadnja ploča |
| Povezivanje – priključci | 1 Everlink stopica 2.5-95 mm², puni ili finožični bakar |
| Povezivanje – priključci | 1 Everlink stopica 2.5-70 mm², fleksibilni bakar |
| Širina | 81 mm |
| Dubina | 80 mm |
| Povezivanje | 27 mm |
| Masa proizvoda | 1.06 kg |
| Mehanička trajnost | 20000 ciklusa |
| Visina | 137 mm |
| Električna trajnost | AC-22A: 20000 ciklusa 440 V AC 50/60 Hz Ie/2 |
| Električna trajnost | AC-23A: 20000 ciklusa 440 V AC 50/60 Hz Ie/2 |
| Električna trajnost | AC-22A: 10000 ciklusa 440 V AC 50/60 Hz Ie |
| Električna trajnost | AC-23A: 10000 ciklusa 440 V AC 50/60 Hz Ie |
| Električna trajnost | AC-22A: 10000 ciklusa 690 V AC 50/60 Hz Ie/2 |
| Električna trajnost | AC-23A: 6000 ciklusa 690 V AC 50/60 Hz Ie/2 |
| Električna trajnost | AC-22A: 5000 ciklusa 690 V AC 50/60 Hz Ie |
| Električna trajnost | AC-23A: 3000 ciklusa 690 V AC 50/60 Hz Ie |
