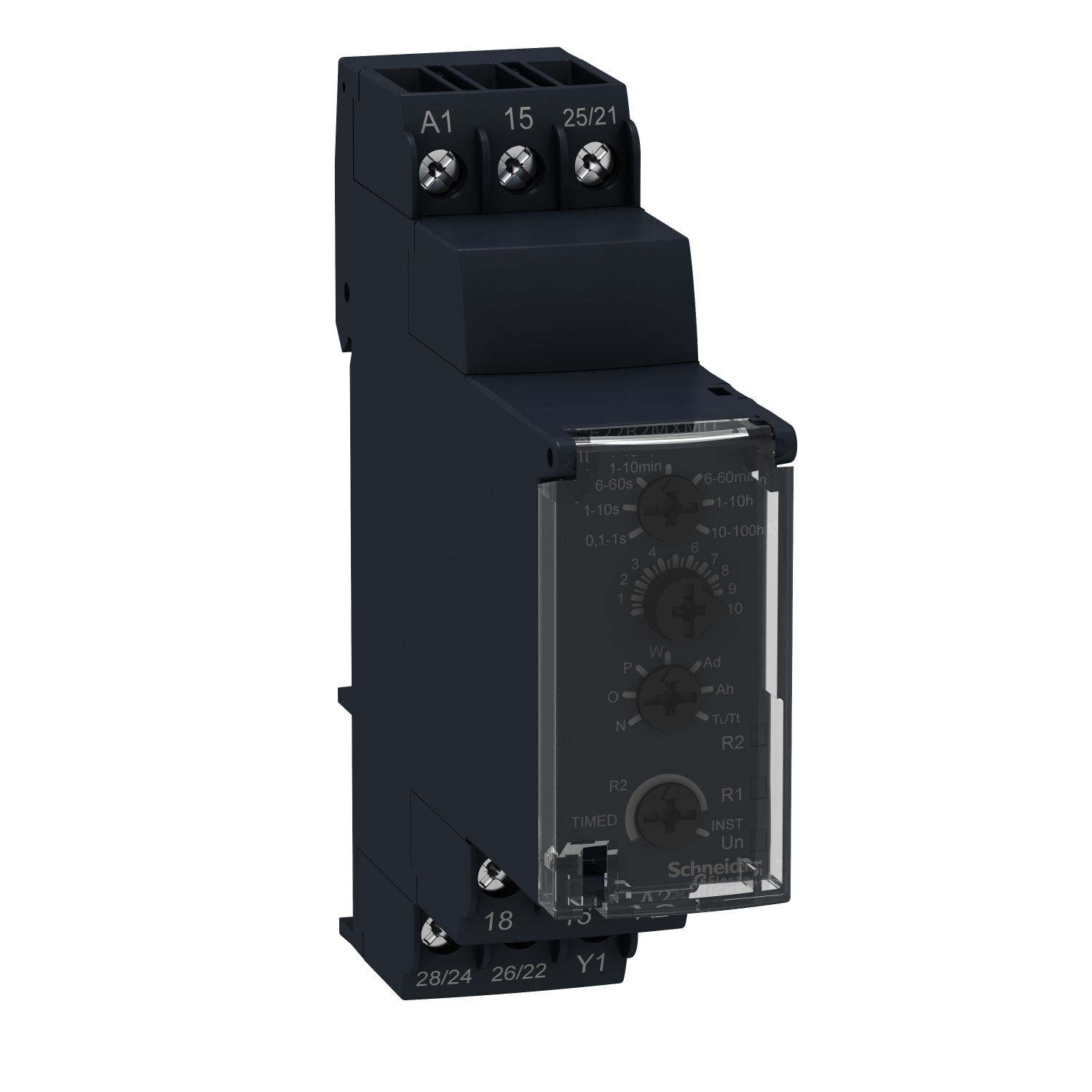

multifunkcijski tajmer – 12..240 V AC/DC – 2 C/O
- Šifra proizvoda: RE22R2MMW
- Kategorija: Releji
| Kratko ime uređaja | RE22 |
|---|---|
| Tip kontakata i sastav | 2 C/O |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Nazivna izlazna struja | 8 A |
| Grupa proizvoda | Harmony Timer Relays |
| [in] nazivna struja | 5 A |
16.239,80 rsd
- Opis proizvoda
Osnovne Informacije
| Povezivanje – priključci | priključci na zavrtanj |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Tip kontakata i sastav | 2 C/O |
| Nazivna izlazna struja | 8 A |
| [in] nazivna struja | 5 A |
| Priključak na vozilu | relej |
| Tip digitalnog izlaza | relej |
| Grupa proizvoda | Harmony Timer Relays |
| [uc] napon upravljačkog kola | 12…240 V |
| Kratko ime uređaja | RE22 |
Dopunske Informacije
| Number of functions | 10 |
| Snaga potrošnje u w | 1.5 W pri 240 V DC |
| dostupna funkcija | A- Power on-delay relay-2 C/O |
| dostupna funkcija | Ac- On-delay and off-delay relay w/ control signal-2 C/O |
| dostupna funkcija | At- Power on-delay relay w/ pause/summation (Y1)-2 C/O |
| dostupna funkcija | B- Single interval relay w/ control signal-2 C/O |
| dostupna funkcija | Bw- Double interval relay w/ control signal-2 C/O |
| dostupna funkcija | C- Off-delay relay w/ control signal-2 C/O |
| dostupna funkcija | D- Symmetrical flashing relay (starting pulse-off)-2 C/O |
| dostupna funkcija | Di- Symmetrical flashing relay (starting pulse-on)-2 C/O |
| dostupna funkcija | H- Interval relay-2 C/O |
| dostupna funkcija | Ht- Interval relay w/ pause/summation (Y1)-2 C/O |
| Masa proizvoda | 0.093 kg |
| Pozicija montaže | bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču |
| Naponski drift | +/- 0.2 %/V |
| Vreme reseta | 120 milisekundi pri isključenju |
| Povezivanje – priključci | vijčani priključci, 2 x 1.5 mm² sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 2 x 2.5 mm² bez kablovskog završetka |
| Opseg vremenskog kašnjenja | 0.1…1 s |
| Opseg vremenskog kašnjenja | 6…60 s |
| Opseg vremenskog kašnjenja | 1…10 h |
| Opseg vremenskog kašnjenja | 1…10 min |
| Opseg vremenskog kašnjenja | 1…10 s |
| Opseg vremenskog kašnjenja | 10…100 h |
| Opseg vremenskog kašnjenja | 6…60 min |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Prekidna moć | 2000 VA |
| Materijal kućišta | samogasivi |
| Statusne led lampice | zelena LED lampica (treperenje) za vremenska funkcija aktivna |
| Statusne led lampice | zelena LED lampica (trajna) za uključen uređaj |
| Statusne led lampice | žuta LED lampica za kalem pod naponom |
| Širina | 22.5 mm |
| Vrsta kašnjenja | A, Ac, At, B, Bw, C, D, Di, H |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Tačnost ponavljanja | +/- 0.5 % u skladu sa IEC 61812-1 |
| Sigurnosni podaci o pouzdanosti | B10d = 230000 |
| Sigurnosni podaci o pouzdanosti | MTTFd = 251.1 godina |
| Tip i sastav kontakta | 1 C/O vremenski podesivi kontakt |
| Tip i sastav kontakta | 1 C/O vremenski podesivi ili trenutni kontakti |
| Podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| Maksimalno kašnjenje odgovora | 100 milisekundi |
| Način upravljanja | zakretna ručica prednji panel |
| Otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| Otpornost na mikroprekide | 10 milisekundi |
| Snaga potrošnje u va | 3-3 VA pri 240 V AC |
| Minimalno trajanje impulsa | 30 milisekundi |
| Minimalno trajanje impulsa | 100 milisekundi podopterećenje |
| Maksimalna struja preklapanja | 8 A |
| Opseg napona | 0.85…1.1 Us |
| Tip upravljanja | with test button |
| Maksimalni napon preklapanja | 250 V |
| Tip kontrasta i sastav | 2 C/O |
| Funkcionalnost | više funkcija |
| Temperaturni drift | +/- 0.05 %/°C |
| [us] nazivni napon napajanja | 12…240 V AC/DC |
| Minimalna struja preklapanja | 10 mA pri 5 V |
| Električna trajnost | 100000 ciklusa za rezistivno opterećenje, 8 A pri 250 V, AC |
| Mehanička trajnost | 10000000 ciklusa |
| [uimp] nazivni podnosivi impulsni napon | 5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1 |
| [uimp] nazivni podnosivi impulsni napon | 5 kV u skladu sa IEC 61812-1 |
| Tip kašnjenja | power on-delay |
| Tip kašnjenja | on-delay and off-delay |
| Tip kašnjenja | interval |
| Tip kašnjenja | kašnjenje isključenja |
| Tip kašnjenja | symmetrical flashing |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
- Opis proizvoda
Osnovne Informacije
| Povezivanje – priključci | priključci na zavrtanj |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Tip kontakata i sastav | 2 C/O |
| Nazivna izlazna struja | 8 A |
| [in] nazivna struja | 5 A |
| Priključak na vozilu | relej |
| Tip digitalnog izlaza | relej |
| Grupa proizvoda | Harmony Timer Relays |
| [uc] napon upravljačkog kola | 12…240 V |
| Kratko ime uređaja | RE22 |
Dopunske Informacije
| Number of functions | 10 |
| Snaga potrošnje u w | 1.5 W pri 240 V DC |
| dostupna funkcija | A- Power on-delay relay-2 C/O |
| dostupna funkcija | Ac- On-delay and off-delay relay w/ control signal-2 C/O |
| dostupna funkcija | At- Power on-delay relay w/ pause/summation (Y1)-2 C/O |
| dostupna funkcija | B- Single interval relay w/ control signal-2 C/O |
| dostupna funkcija | Bw- Double interval relay w/ control signal-2 C/O |
| dostupna funkcija | C- Off-delay relay w/ control signal-2 C/O |
| dostupna funkcija | D- Symmetrical flashing relay (starting pulse-off)-2 C/O |
| dostupna funkcija | Di- Symmetrical flashing relay (starting pulse-on)-2 C/O |
| dostupna funkcija | H- Interval relay-2 C/O |
| dostupna funkcija | Ht- Interval relay w/ pause/summation (Y1)-2 C/O |
| Masa proizvoda | 0.093 kg |
| Pozicija montaže | bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču |
| Naponski drift | +/- 0.2 %/V |
| Vreme reseta | 120 milisekundi pri isključenju |
| Povezivanje – priključci | vijčani priključci, 2 x 1.5 mm² sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 2 x 2.5 mm² bez kablovskog završetka |
| Opseg vremenskog kašnjenja | 0.1…1 s |
| Opseg vremenskog kašnjenja | 6…60 s |
| Opseg vremenskog kašnjenja | 1…10 h |
| Opseg vremenskog kašnjenja | 1…10 min |
| Opseg vremenskog kašnjenja | 1…10 s |
| Opseg vremenskog kašnjenja | 10…100 h |
| Opseg vremenskog kašnjenja | 6…60 min |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Prekidna moć | 2000 VA |
| Materijal kućišta | samogasivi |
| Statusne led lampice | zelena LED lampica (treperenje) za vremenska funkcija aktivna |
| Statusne led lampice | zelena LED lampica (trajna) za uključen uređaj |
| Statusne led lampice | žuta LED lampica za kalem pod naponom |
| Širina | 22.5 mm |
| Vrsta kašnjenja | A, Ac, At, B, Bw, C, D, Di, H |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Tačnost ponavljanja | +/- 0.5 % u skladu sa IEC 61812-1 |
| Sigurnosni podaci o pouzdanosti | B10d = 230000 |
| Sigurnosni podaci o pouzdanosti | MTTFd = 251.1 godina |
| Tip i sastav kontakta | 1 C/O vremenski podesivi kontakt |
| Tip i sastav kontakta | 1 C/O vremenski podesivi ili trenutni kontakti |
| Podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| Maksimalno kašnjenje odgovora | 100 milisekundi |
| Način upravljanja | zakretna ručica prednji panel |
| Otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| Otpornost na mikroprekide | 10 milisekundi |
| Snaga potrošnje u va | 3-3 VA pri 240 V AC |
| Minimalno trajanje impulsa | 30 milisekundi |
| Minimalno trajanje impulsa | 100 milisekundi podopterećenje |
| Maksimalna struja preklapanja | 8 A |
| Opseg napona | 0.85…1.1 Us |
| Tip upravljanja | with test button |
| Maksimalni napon preklapanja | 250 V |
| Tip kontrasta i sastav | 2 C/O |
| Funkcionalnost | više funkcija |
| Temperaturni drift | +/- 0.05 %/°C |
| [us] nazivni napon napajanja | 12…240 V AC/DC |
| Minimalna struja preklapanja | 10 mA pri 5 V |
| Električna trajnost | 100000 ciklusa za rezistivno opterećenje, 8 A pri 250 V, AC |
| Mehanička trajnost | 10000000 ciklusa |
| [uimp] nazivni podnosivi impulsni napon | 5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1 |
| [uimp] nazivni podnosivi impulsni napon | 5 kV u skladu sa IEC 61812-1 |
| Tip kašnjenja | power on-delay |
| Tip kašnjenja | on-delay and off-delay |
| Tip kašnjenja | interval |
| Tip kašnjenja | kašnjenje isključenja |
| Tip kašnjenja | symmetrical flashing |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
