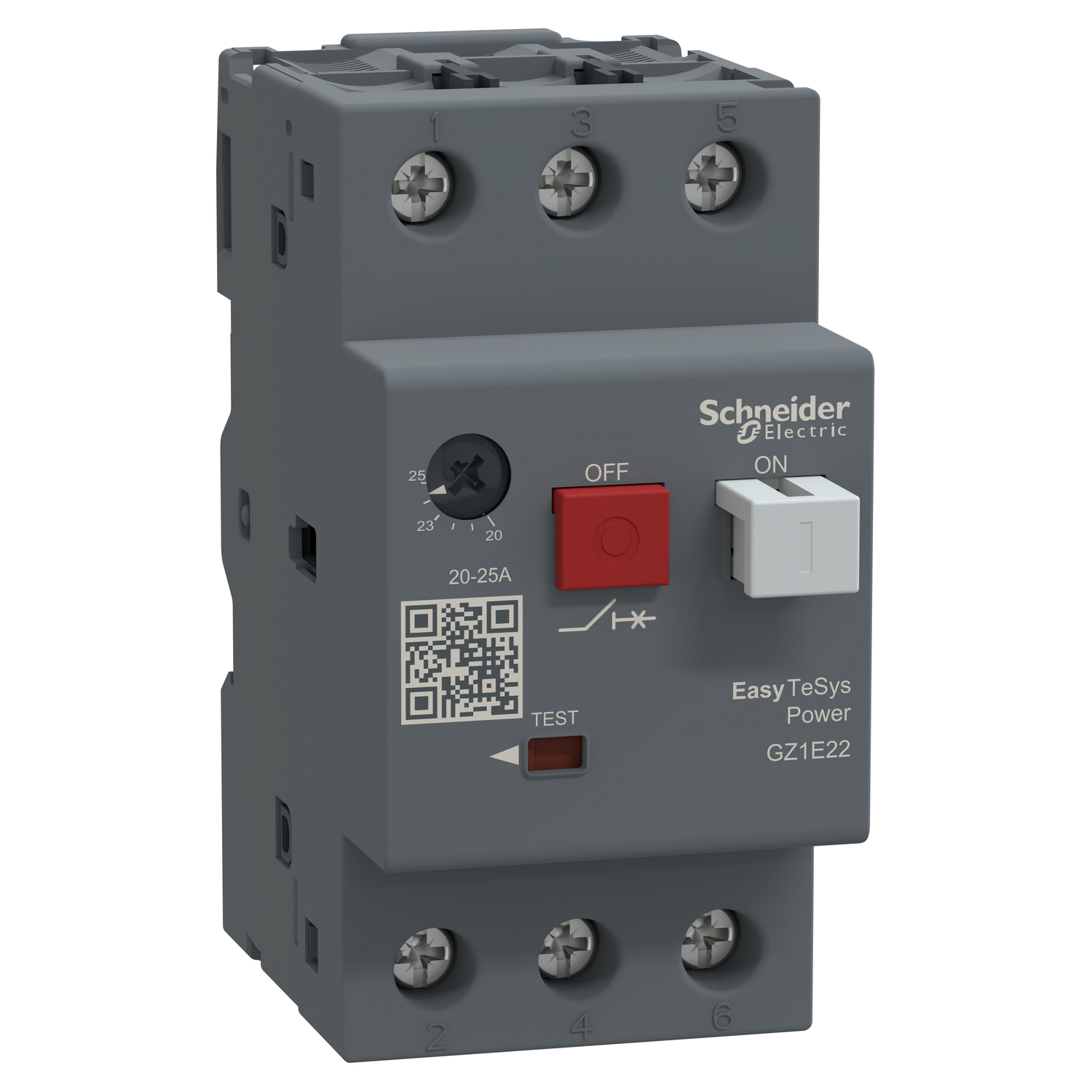

motorni prekidač GZ1 – 3P 3d – 20..25A – termomagnetna zaštitna jedinica
- Šifra proizvoda: GZ1E22
- Kategorija: Easypact TVS kontaktori i motorni prekidači
| Kratko ime uređaja | GZ1E |
|---|---|
| Tip proizvoda ili komponente | prekidač |
| Tehnologija zaštitne jed | termomagnetna |
| Opseg podeš term zaštite | 20-25 A |
| Grupa proizvoda | Easy TeSys |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
7.131,12 rsd
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | prekidač |
| Grupa proizvoda | Easy TeSys Power |
| Grupa proizvoda | Easy TeSys |
| Boja | siva (RAL 7011) |
| Kratko ime uređaja | GZ1E |
| Tehnologija zaštitne jedinice | termomagnetna |
| Pogodno za izolaciju | da u skladu sa IEC 60947-1 dodatak 7.1.6 |
| Primena uređaja | motor |
Dopunske Informacije
| [ue] nazivni radni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Nosači za montažu | šina |
| Snaga disipacije | 2.5 W (po polu) |
| Snaga motora kw | 5.5-5.5 kW pri 230 V AC 50/60 Hz |
| Snaga motora kw | 11-11 kW pri 440 V AC 50/60 Hz |
| Snaga motora kw | 11-11 kW pri 400 V AC 50/60 Hz |
| Snaga motora kw | 15-15 kW pri 500 V AC 50/60 Hz |
| Snaga motora kw | 22-22 kW pri 690 V AC 50/60 Hz |
| Kategorija upotrebe | AC-3 |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-2 |
| Povezivanje – priključci | vijčani priključni blokovi 2 1-6 mm² – cable stiffness: jednožični |
| Povezivanje – priključci | vijčani priključni blokovi 2 1.5-6 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključni blokovi 2 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Broj polova | 3P |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 44.5 mm |
| Dubina | 78 mm |
| Frekvencija mreže | 50/60 Hz u skladu sa IEC 60947-2 |
| Prekostrujna zaštita | 327-327 A |
| Maksimalni radni ciklus | 25 ciklusa/h |
| Tip upravljanja | taster |
| Način montiranja | zavrtnjima |
| Način montiranja | stezaljkom |
| Mehanička trajnost | 100000 ciklusa |
| Tip mreže | AC |
| Masa proizvoda | 0.26 kg |
| Prekidna moć | Icu: 2 kA pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | Icu: 10 kA pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | Icu: 30 kA pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | Icu: 5 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | Icu: 3 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Opseg podešavanja termičke zaštite | 20-25 A |
| [ui] nazivni napon izolacije | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 89 mm |
| [ics] servisna prekidna moć | 100 % pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 75 % pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 50 % pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 75 % pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 40 % pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Električna trajnost | 100000 ciklusa za AC-3 |
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | prekidač |
| Grupa proizvoda | Easy TeSys Power |
| Grupa proizvoda | Easy TeSys |
| Boja | siva (RAL 7011) |
| Kratko ime uređaja | GZ1E |
| Tehnologija zaštitne jedinice | termomagnetna |
| Pogodno za izolaciju | da u skladu sa IEC 60947-1 dodatak 7.1.6 |
| Primena uređaja | motor |
Dopunske Informacije
| [ue] nazivni radni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Nosači za montažu | šina |
| Snaga disipacije | 2.5 W (po polu) |
| Snaga motora kw | 5.5-5.5 kW pri 230 V AC 50/60 Hz |
| Snaga motora kw | 11-11 kW pri 440 V AC 50/60 Hz |
| Snaga motora kw | 11-11 kW pri 400 V AC 50/60 Hz |
| Snaga motora kw | 15-15 kW pri 500 V AC 50/60 Hz |
| Snaga motora kw | 22-22 kW pri 690 V AC 50/60 Hz |
| Kategorija upotrebe | AC-3 |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-2 |
| Povezivanje – priključci | vijčani priključni blokovi 2 1-6 mm² – cable stiffness: jednožični |
| Povezivanje – priključci | vijčani priključni blokovi 2 1.5-6 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključni blokovi 2 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Broj polova | 3P |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 44.5 mm |
| Dubina | 78 mm |
| Frekvencija mreže | 50/60 Hz u skladu sa IEC 60947-2 |
| Prekostrujna zaštita | 327-327 A |
| Maksimalni radni ciklus | 25 ciklusa/h |
| Tip upravljanja | taster |
| Način montiranja | zavrtnjima |
| Način montiranja | stezaljkom |
| Mehanička trajnost | 100000 ciklusa |
| Tip mreže | AC |
| Masa proizvoda | 0.26 kg |
| Prekidna moć | Icu: 2 kA pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | Icu: 10 kA pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | Icu: 30 kA pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | Icu: 5 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | Icu: 3 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Opseg podešavanja termičke zaštite | 20-25 A |
| [ui] nazivni napon izolacije | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 89 mm |
| [ics] servisna prekidna moć | 100 % pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 75 % pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 50 % pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 75 % pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 40 % pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Električna trajnost | 100000 ciklusa za AC-3 |
