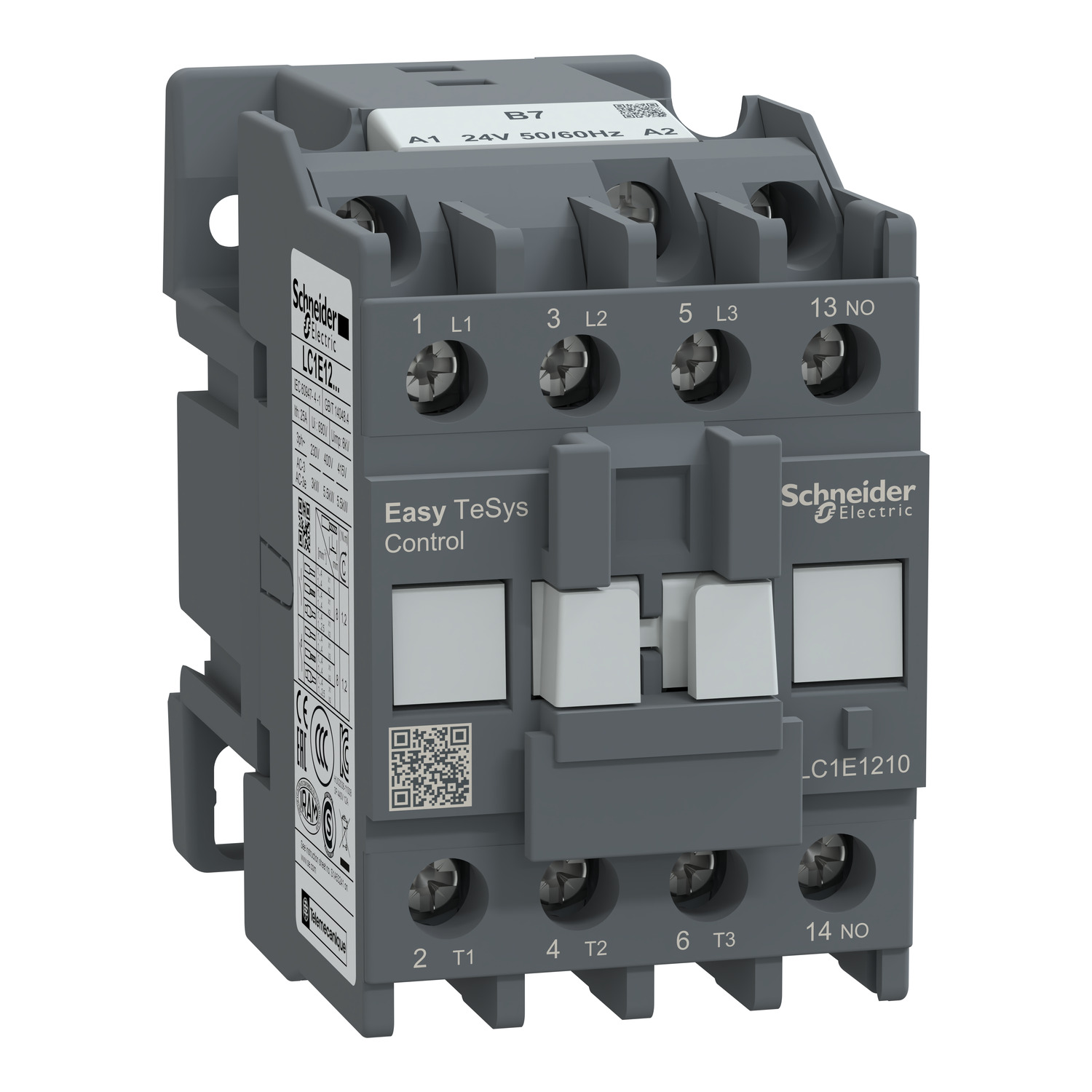

Contactor,EasyPact TVS,3P(3NO),AC-3,<=440V,12A,24V AC coil,50/60Hz,1NO auxiliary contact
- Šifra proizvoda: LC1E1210B7
- Kategorija: Easypact TVS kontaktori i motorni prekidači
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | LC1E |
| Tip proizvoda ili komponente | kontaktor |
| Napon upravljačkog kola | 24 V AC 50/60 Hz |
| Tip upravljačkog kola | AC pri 50/60 Hz |
| Grupa proizvoda | Easy TeSys |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
3.334,64 rsd
- Opis proizvoda
Osnovne Informacije
| [ue] nazivni napon | kolo napajanja: <= 690 V AC 50/60 Hz |
| Primena kontaktora | rezistivno opterećenje |
| Primena kontaktora | upravljanje motorom |
| Tip proizvoda ili komponente | kontaktor |
| Broj polova | 3P |
| Grupa proizvoda | Easy TeSys Control |
| Grupa proizvoda | Easy TeSys |
| Kratko ime uređaja | LC1E |
| Napon upravljačkog kola | 24 V AC 50/60 Hz |
| Kategorija upotrebe | AC-3 |
| Kategorija upotrebe | AC-1 |
| [ie] nazivna struja | 25 A (at <55 °C) at <= 440 V AC AC-1 for kolo napajanja |
| [ie] nazivna struja | 12 A (at <55 °C) at <= 440 V AC AC-3 for kolo napajanja |
Dopunske Informacije
| Nosači za montažu | DIN šina |
| Nosači za montažu | ploča |
| Otpornost izolacije | > 10 MOhm for upravljačko kolo |
| [uimp] nazivni podnosivi impulsni napon | 6 kV kalem nije povezan na kolo napajanja u skladu sa IEC 60947 |
| Raspored kontakata | 3 NO |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 1-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Maksimalni radni ciklus | 1800 ciklusa/h pri <60 °C |
| Snaga držanja u va | 8.3-8.3 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Snaga držanja u va | 8.5-8.5 VA 60 Hz cos phi 0.3 (at 20 °C) |
| Snaga motora kw | 3 kW at 220…230 V AC 50/60 Hz |
| Snaga motora kw | 5.5 kW at 380…400 V |
| Snaga motora kw | 5.5 kW at 415 V |
| Snaga motora kw | 5.5 kW at 440 V |
| Snaga motora kw | 7.5 kW at 500 V |
| Snaga motora kw | 7.5 kW at 660…690 V |
| [ith] dozvoljena termička struja u vazduhu | 25 A (at 55 °C) |
| Ograničenje napona upravljačkog kola | 0.85…1.1 Uc -5-55 °C u radu 50/60 Hz |
| Ograničenje napona upravljačkog kola | 0.3…0.6 Uc -5-55 °C propad napona 50/60 Hz |
| Stepen zaprljanosti | 3 |
| Nazivna prekidna moć | 96 A at 440 V for kolo napajanja conforming to IEC 60947 |
| Irms nazivna moć uključenja | 120 A at 440 V AC for kolo napajanja conforming to IEC 60947-4-1 |
| Vreme uključenja/isključenja | 12…22 ms pri zatvaranju |
| Vreme uključenja/isključenja | 4…19 ms pri otvaranju |
| Minimalni napon preklapanja | 17 V for upravljačko kolo |
| Moment pritezanja | kolo napajanja: 1.2 N.m |
| Moment pritezanja | upravljačko kolo: 1.2 N.m |
| Mehanička trajnost | 10000000 ciklusa |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 105 A 40 °C – 10 s for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 61 A 40 °C – 60 s for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 30 A 40 °C – 600 s for kolo napajanja |
| Disipacija toplote | 2-3 W for upravljačko kolo |
| Vreme nepreklapanja | 1.5 milisekundi pri zatvaranju garantovano između NC i NO kontakta |
| Vreme nepreklapanja | 1.5 milisekundi pri isključenju garantovano između NC i NO kontakta |
| Minimalna struja preklapanja | 5 mA for upravljačko kolo |
| Snaga disipacije po polu | 0.36 W AC-3 |
| Snaga disipacije po polu | 1.6 W AC-1 |
| Prosečna impedansa | 2.5 mΩ – Ith 25 A 50 Hz for kolo napajanja |
| Sastav pomoćnog kontakta | 1 NO |
| Udarna snaga u va | 95-95 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Udarna snaga u va | 95-95 VA 60 Hz cos phi 0.75 (at 20 °C) |
| Kategorija prenapona | III |
| [ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-4-1 |
| Tip upravljačkog kola | AC pri 50/60 Hz |
| Pripadajući osigurač | 10 A gG at <= 690 V coordination tip 1 for upravljačko kolo conforming to IEC 60947-5-1 |
| Pripadajući osigurač | 25 A gG at <= 690 V coordination tip 1 for kolo napajanja |
| Električna trajnost | 1400000 ciklusa AC-3 |
| Električna trajnost | 300000 ciklusa AC-1 |
- Opis proizvoda
Osnovne Informacije
| [ue] nazivni napon | kolo napajanja: <= 690 V AC 50/60 Hz |
| Primena kontaktora | rezistivno opterećenje |
| Primena kontaktora | upravljanje motorom |
| Tip proizvoda ili komponente | kontaktor |
| Broj polova | 3P |
| Grupa proizvoda | Easy TeSys Control |
| Grupa proizvoda | Easy TeSys |
| Kratko ime uređaja | LC1E |
| Napon upravljačkog kola | 24 V AC 50/60 Hz |
| Kategorija upotrebe | AC-3 |
| Kategorija upotrebe | AC-1 |
| [ie] nazivna struja | 25 A (at <55 °C) at <= 440 V AC AC-1 for kolo napajanja |
| [ie] nazivna struja | 12 A (at <55 °C) at <= 440 V AC AC-3 for kolo napajanja |
Dopunske Informacije
| Nosači za montažu | DIN šina |
| Nosači za montažu | ploča |
| Otpornost izolacije | > 10 MOhm for upravljačko kolo |
| [uimp] nazivni podnosivi impulsni napon | 6 kV kalem nije povezan na kolo napajanja u skladu sa IEC 60947 |
| Raspored kontakata | 3 NO |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 1-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: jednožični bez kablovskog završetka |
| Maksimalni radni ciklus | 1800 ciklusa/h pri <60 °C |
| Snaga držanja u va | 8.3-8.3 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Snaga držanja u va | 8.5-8.5 VA 60 Hz cos phi 0.3 (at 20 °C) |
| Snaga motora kw | 3 kW at 220…230 V AC 50/60 Hz |
| Snaga motora kw | 5.5 kW at 380…400 V |
| Snaga motora kw | 5.5 kW at 415 V |
| Snaga motora kw | 5.5 kW at 440 V |
| Snaga motora kw | 7.5 kW at 500 V |
| Snaga motora kw | 7.5 kW at 660…690 V |
| [ith] dozvoljena termička struja u vazduhu | 25 A (at 55 °C) |
| Ograničenje napona upravljačkog kola | 0.85…1.1 Uc -5-55 °C u radu 50/60 Hz |
| Ograničenje napona upravljačkog kola | 0.3…0.6 Uc -5-55 °C propad napona 50/60 Hz |
| Stepen zaprljanosti | 3 |
| Nazivna prekidna moć | 96 A at 440 V for kolo napajanja conforming to IEC 60947 |
| Irms nazivna moć uključenja | 120 A at 440 V AC for kolo napajanja conforming to IEC 60947-4-1 |
| Vreme uključenja/isključenja | 12…22 ms pri zatvaranju |
| Vreme uključenja/isključenja | 4…19 ms pri otvaranju |
| Minimalni napon preklapanja | 17 V for upravljačko kolo |
| Moment pritezanja | kolo napajanja: 1.2 N.m |
| Moment pritezanja | upravljačko kolo: 1.2 N.m |
| Mehanička trajnost | 10000000 ciklusa |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 105 A 40 °C – 10 s for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 61 A 40 °C – 60 s for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 30 A 40 °C – 600 s for kolo napajanja |
| Disipacija toplote | 2-3 W for upravljačko kolo |
| Vreme nepreklapanja | 1.5 milisekundi pri zatvaranju garantovano između NC i NO kontakta |
| Vreme nepreklapanja | 1.5 milisekundi pri isključenju garantovano između NC i NO kontakta |
| Minimalna struja preklapanja | 5 mA for upravljačko kolo |
| Snaga disipacije po polu | 0.36 W AC-3 |
| Snaga disipacije po polu | 1.6 W AC-1 |
| Prosečna impedansa | 2.5 mΩ – Ith 25 A 50 Hz for kolo napajanja |
| Sastav pomoćnog kontakta | 1 NO |
| Udarna snaga u va | 95-95 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Udarna snaga u va | 95-95 VA 60 Hz cos phi 0.75 (at 20 °C) |
| Kategorija prenapona | III |
| [ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-4-1 |
| Tip upravljačkog kola | AC pri 50/60 Hz |
| Pripadajući osigurač | 10 A gG at <= 690 V coordination tip 1 for upravljačko kolo conforming to IEC 60947-5-1 |
| Pripadajući osigurač | 25 A gG at <= 690 V coordination tip 1 for kolo napajanja |
| Električna trajnost | 1400000 ciklusa AC-3 |
| Električna trajnost | 300000 ciklusa AC-1 |
