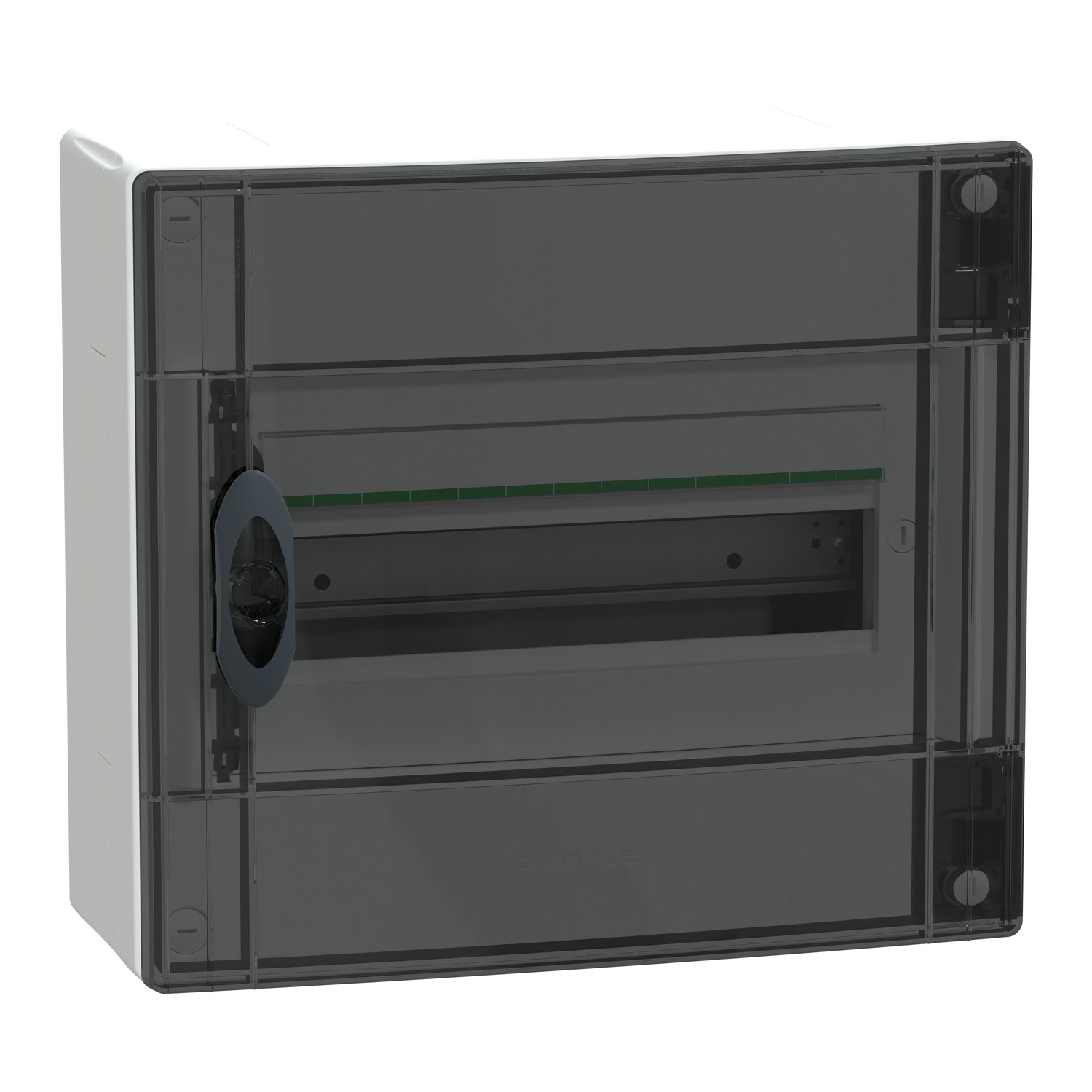

Modularni orman, PrismaSeT XS, nadgradni, 1 x 13 modula, 1 priključni blok za uzemljenje i 1 za nulu, prozirna zatamnjena vrata
- Šifra proizvoda: LVSXR113
- Kategorija: Modularni ormani
| Tip proizvoda ili komponente | orman |
|---|---|
| [in] nazivna struja | |
| Tip vrata | providna |
| Ime proizvoda | XS |
| Grupa proizvoda | PrismaSeT |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | orman |
| Ime proizvoda | XS |
| Tip ormana | razvodni orman |
| Grupa proizvoda | PrismaSeT |
| Montaža ormana | površinska |
Dopunske Informacije
| Broj priključnih blokova | 1 uzemljenje sa 8 izvodi |
| Broj priključnih blokova | 1 nula sa 8 izvodi |
| [in] nazivna struja | 63 A |
| Obezbeđena oprema | 1 identifikaciona oznaka |
| Obezbeđena oprema | 1 zaštitnik etiketa |
| Obezbeđena oprema | 2 priključni blok |
| Obezbeđena oprema | 1 traka sa slepim poklopcima |
| Obezbeđena oprema | 1 vrata |
| Obezbeđena oprema | 1 DIN šina |
| Obezbeđena oprema | 1 back plate |
| Broj horizontalnih redova | 1 |
| Ukupan broj 18 mm modula | 13 |
| 9 mm redovi | 26 |
| Masa proizvoda | 2.200 kg |
| Tip šine | simetrična DIN |
| [ui] nazivni napon izolacije | 400 V |
| Visina | ukupno: 300 mm |
| kablovski uvod | kabl ili cev |
| kablovski uvod | predefinisane ploče |
| kablovski uvod | kablovski kanal |
| kablovski uvod | odvojive ploče |
| Izvodi razvodnog bloka | 4 x 16 mm² + 4 x 10 mm² za uzemljenje |
| Izvodi razvodnog bloka | 4 x 16 mm² + 4 x 10 mm² za nula |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male zgrade |
| Tip vrata | providna |
| Opis montažne ploče | bez montažne ploče |
| Povezivanje – priključci | priključak na zavrtanj (uzemljenje) , 4 x 16-16 mm² |
| Povezivanje – priključci | priključak na zavrtanj (uzemljenje) , 4 x 10-10 mm² |
| Povezivanje – priključci | priključak na zavrtanj (nula) , 4 x 16-16 mm² |
| Povezivanje – priključci | priključak na zavrtanj (nula) , 4 x 10-10 mm² |
| Opis opcija zaključavanja | keylock option |
| Unutrašnja dubina | 135 mm |
| Dubina | ukupno : 151 mm |
| Električna klasa izolacije | klasa II |
| Snaga disipacije u w | 22 W |
| Broj 18 mm modula po redu | 13 |
| Širina | ukupno: 336 mm |
| Materijal kućišta | zadnji deo: tehno plastika |
| Materijal kućišta | orman: tehno plastika |
| Materijal kućišta | front plate: tehno plastika |
| Materijal kućišta | vrata: tehno plastika |
| Tip prednje ploče | modularna |
| Boja | orman: bela (RAL 9003) |
| Boja | front plate: bela (RAL 9003) |
| Boja | vrata: zatamnjena |
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | orman |
| Ime proizvoda | XS |
| Tip ormana | razvodni orman |
| Grupa proizvoda | PrismaSeT |
| Montaža ormana | površinska |
Dopunske Informacije
| Broj priključnih blokova | 1 uzemljenje sa 8 izvodi |
| Broj priključnih blokova | 1 nula sa 8 izvodi |
| [in] nazivna struja | 63 A |
| Obezbeđena oprema | 1 identifikaciona oznaka |
| Obezbeđena oprema | 1 zaštitnik etiketa |
| Obezbeđena oprema | 2 priključni blok |
| Obezbeđena oprema | 1 traka sa slepim poklopcima |
| Obezbeđena oprema | 1 vrata |
| Obezbeđena oprema | 1 DIN šina |
| Obezbeđena oprema | 1 back plate |
| Broj horizontalnih redova | 1 |
| Ukupan broj 18 mm modula | 13 |
| 9 mm redovi | 26 |
| Masa proizvoda | 2.200 kg |
| Tip šine | simetrična DIN |
| [ui] nazivni napon izolacije | 400 V |
| Visina | ukupno: 300 mm |
| kablovski uvod | kabl ili cev |
| kablovski uvod | predefinisane ploče |
| kablovski uvod | kablovski kanal |
| kablovski uvod | odvojive ploče |
| Izvodi razvodnog bloka | 4 x 16 mm² + 4 x 10 mm² za uzemljenje |
| Izvodi razvodnog bloka | 4 x 16 mm² + 4 x 10 mm² za nula |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male zgrade |
| Tip vrata | providna |
| Opis montažne ploče | bez montažne ploče |
| Povezivanje – priključci | priključak na zavrtanj (uzemljenje) , 4 x 16-16 mm² |
| Povezivanje – priključci | priključak na zavrtanj (uzemljenje) , 4 x 10-10 mm² |
| Povezivanje – priključci | priključak na zavrtanj (nula) , 4 x 16-16 mm² |
| Povezivanje – priključci | priključak na zavrtanj (nula) , 4 x 10-10 mm² |
| Opis opcija zaključavanja | keylock option |
| Unutrašnja dubina | 135 mm |
| Dubina | ukupno : 151 mm |
| Električna klasa izolacije | klasa II |
| Snaga disipacije u w | 22 W |
| Broj 18 mm modula po redu | 13 |
| Širina | ukupno: 336 mm |
| Materijal kućišta | zadnji deo: tehno plastika |
| Materijal kućišta | orman: tehno plastika |
| Materijal kućišta | front plate: tehno plastika |
| Materijal kućišta | vrata: tehno plastika |
| Tip prednje ploče | modularna |
| Boja | orman: bela (RAL 9003) |
| Boja | front plate: bela (RAL 9003) |
| Boja | vrata: zatamnjena |
