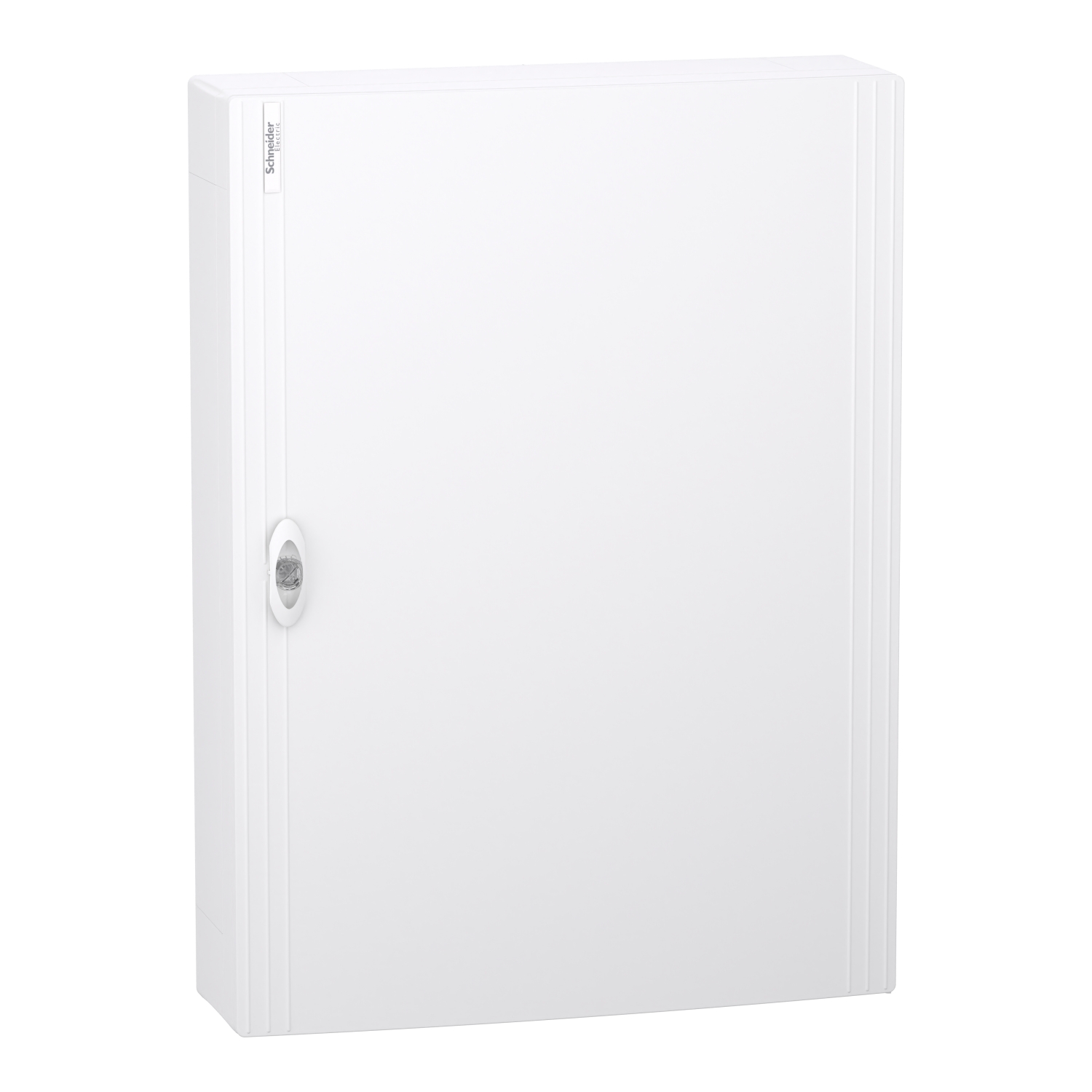

Modularni orman, PrismaSeT XS, nadgradni, 4 x 24 modula, 1 priključni blok za uzemljenje i 1 za nulu, bela vrata
- Šifra proizvoda: LVSXQ424
- Kategorija: Modularni ormani
| Tip proizvoda ili komponente | orman |
|---|---|
| [in] nazivna struja | |
| Tip vrata | ravna |
| Ime proizvoda | XS |
| Grupa proizvoda | PrismaSeT |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | orman |
| Ime proizvoda | XS |
| Tip ormana | razvodni orman |
| Grupa proizvoda | PrismaSeT |
| Montaža ormana | površinska |
Dopunske Informacije
| Broj priključnih blokova | 1 uzemljenje sa 48 izvodi |
| Broj priključnih blokova | 1 nula sa 70 izvodi |
| [in] nazivna struja | 125 A |
| Obezbeđena oprema | 4 identifikaciona oznaka |
| Obezbeđena oprema | 4 zaštitnik etiketa |
| Obezbeđena oprema | 2 priključni blok |
| Obezbeđena oprema | 1 traka sa slepim poklopcima |
| Obezbeđena oprema | 1 vrata |
| Obezbeđena oprema | 4 DIN šina |
| Obezbeđena oprema | 6 cable fixing hardware |
| Obezbeđena oprema | 1 back plate |
| Broj horizontalnih redova | 4 |
| Ukupan broj 18 mm modula | 96 |
| 9 mm redovi | 192 |
| Masa proizvoda | 14.180 kg |
| Tip šine | simetrična DIN |
| Delovi koji se mogu odvojiti | DIN šina |
| [ui] nazivni napon izolacije | 400 V |
| Visina | ukupno: 750 mm |
| kablovski uvod | kabl ili cev |
| kablovski uvod | predefinisane ploče |
| kablovski uvod | kablovski kanal |
| kablovski uvod | odvojive ploče |
| Izvodi razvodnog bloka | 6 x 25 mm² + 42 x 4 mm² za uzemljenje |
| Izvodi razvodnog bloka | 5 x (3 x 25 mm² + 11 x 4 mm²) za nula |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male zgrade |
| Tip vrata | ravna |
| Opis montažne ploče | bez montažne ploče |
| Povezivanje – priključci | priključak na zavrtanj (uzemljenje) , 6 x 6-25 mm² |
| Povezivanje – priključci | pritiskom (uzemljenje) , 42 x 1.5-4 mm² (fleksibilni) |
| Povezivanje – priključci | pritiskom (uzemljenje) , 42 x 6-6 mm² (puni ili finožični) |
| Povezivanje – priključci | priključak na zavrtanj (nula) , 15 x 6-25 mm² |
| Povezivanje – priključci | pritiskom (nula) , 55 x 1.5-4 mm² (fleksibilni) |
| Povezivanje – priključci | pritiskom (nula) , 55 x 6-6 mm² (puni ili finožični) |
| Opis opcija zaključavanja | keylock option |
| Unutrašnja dubina | 155 mm |
| Dubina | ukupno : 168 mm |
| Električna klasa izolacije | klasa II |
| Snaga disipacije u w | 87 W |
| Broj 18 mm modula po redu | 24 |
| Širina | ukupno: 550 mm |
| Materijal kućišta | zadnji deo: metal |
| Materijal kućišta | orman: tehno plastika |
| Materijal kućišta | front plate: tehno plastika |
| Materijal kućišta | vrata: metal |
| Tip prednje ploče | modularna |
| Boja | orman: bela (RAL 9003) |
| Boja | front plate: bela (RAL 9003) |
| Boja | vrata: bela (RAL 9003) |
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | orman |
| Ime proizvoda | XS |
| Tip ormana | razvodni orman |
| Grupa proizvoda | PrismaSeT |
| Montaža ormana | površinska |
Dopunske Informacije
| Broj priključnih blokova | 1 uzemljenje sa 48 izvodi |
| Broj priključnih blokova | 1 nula sa 70 izvodi |
| [in] nazivna struja | 125 A |
| Obezbeđena oprema | 4 identifikaciona oznaka |
| Obezbeđena oprema | 4 zaštitnik etiketa |
| Obezbeđena oprema | 2 priključni blok |
| Obezbeđena oprema | 1 traka sa slepim poklopcima |
| Obezbeđena oprema | 1 vrata |
| Obezbeđena oprema | 4 DIN šina |
| Obezbeđena oprema | 6 cable fixing hardware |
| Obezbeđena oprema | 1 back plate |
| Broj horizontalnih redova | 4 |
| Ukupan broj 18 mm modula | 96 |
| 9 mm redovi | 192 |
| Masa proizvoda | 14.180 kg |
| Tip šine | simetrična DIN |
| Delovi koji se mogu odvojiti | DIN šina |
| [ui] nazivni napon izolacije | 400 V |
| Visina | ukupno: 750 mm |
| kablovski uvod | kabl ili cev |
| kablovski uvod | predefinisane ploče |
| kablovski uvod | kablovski kanal |
| kablovski uvod | odvojive ploče |
| Izvodi razvodnog bloka | 6 x 25 mm² + 42 x 4 mm² za uzemljenje |
| Izvodi razvodnog bloka | 5 x (3 x 25 mm² + 11 x 4 mm²) za nula |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male zgrade |
| Tip vrata | ravna |
| Opis montažne ploče | bez montažne ploče |
| Povezivanje – priključci | priključak na zavrtanj (uzemljenje) , 6 x 6-25 mm² |
| Povezivanje – priključci | pritiskom (uzemljenje) , 42 x 1.5-4 mm² (fleksibilni) |
| Povezivanje – priključci | pritiskom (uzemljenje) , 42 x 6-6 mm² (puni ili finožični) |
| Povezivanje – priključci | priključak na zavrtanj (nula) , 15 x 6-25 mm² |
| Povezivanje – priključci | pritiskom (nula) , 55 x 1.5-4 mm² (fleksibilni) |
| Povezivanje – priključci | pritiskom (nula) , 55 x 6-6 mm² (puni ili finožični) |
| Opis opcija zaključavanja | keylock option |
| Unutrašnja dubina | 155 mm |
| Dubina | ukupno : 168 mm |
| Električna klasa izolacije | klasa II |
| Snaga disipacije u w | 87 W |
| Broj 18 mm modula po redu | 24 |
| Širina | ukupno: 550 mm |
| Materijal kućišta | zadnji deo: metal |
| Materijal kućišta | orman: tehno plastika |
| Materijal kućišta | front plate: tehno plastika |
| Materijal kućišta | vrata: metal |
| Tip prednje ploče | modularna |
| Boja | orman: bela (RAL 9003) |
| Boja | front plate: bela (RAL 9003) |
| Boja | vrata: bela (RAL 9003) |
