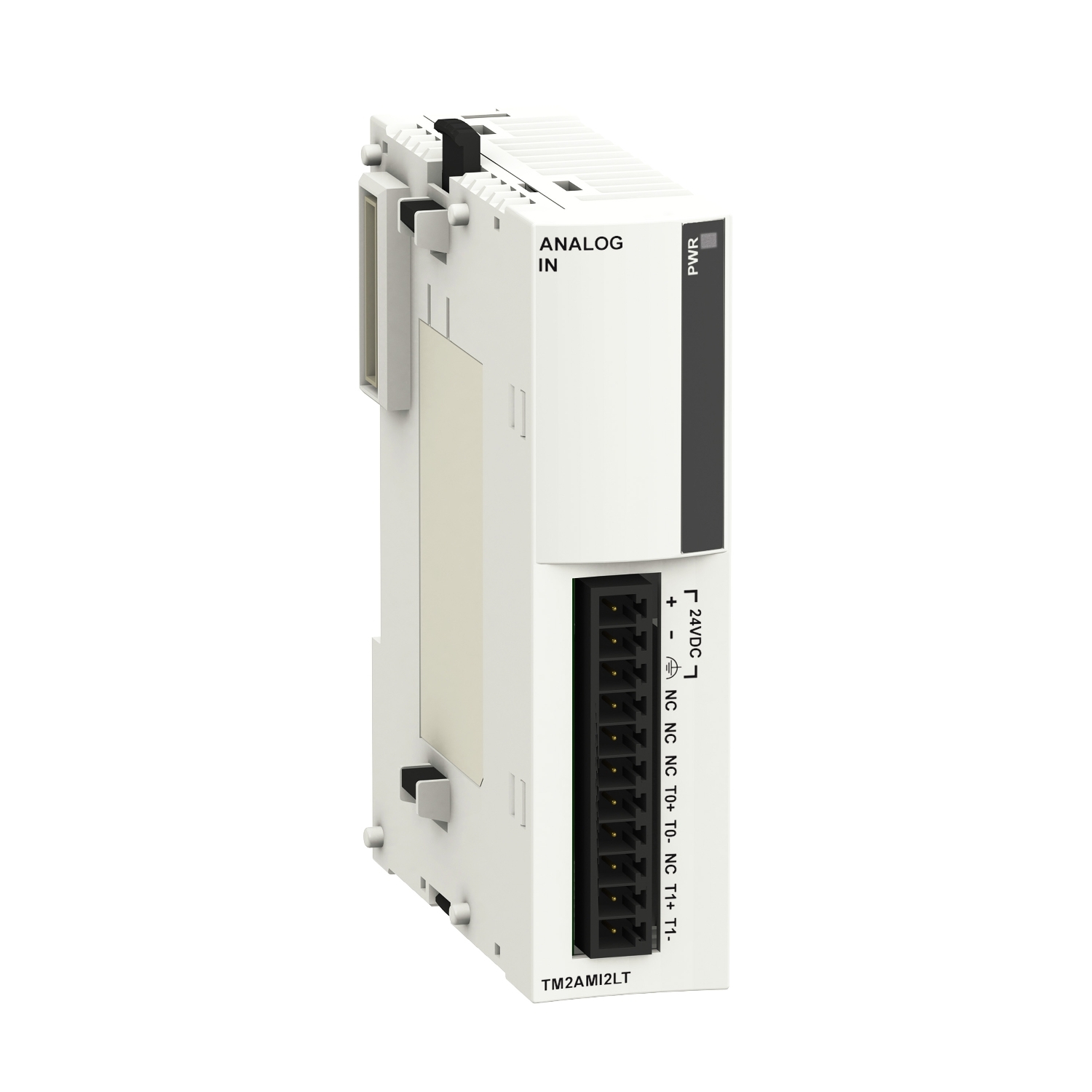

modul analognog ulaza M238 – 2 ulaza termopar nizak nivo – diferencijalni
- Šifra proizvoda: TM2AMI2LT
- Kategorija: Kontroleri za jednostavne aplikacije
| Tip proizvoda ili komponente | analogni ulazni modul |
|---|---|
| Grupa proizvoda | Modicon M238 logički kontroler |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Modicon M238 logički kontroler |
| Tip proizvoda ili komponente | analogni ulazni modul |
| Nivo ulaza | nizak nivo |
| Broj analognih ulaza | 2 |
| Preslušavanje | <= 2 LSB |
| Tip analognog ulaza | termopar – 200…760 °C sa termopar J diferencijalni |
| Tip analognog ulaza | termopar – 270…1370 °C sa termopar K diferencijalni |
| Tip analognog ulaza | termopar – 270…400 °C sa termopar T diferencijalni |
Dopunske Informacije
| Lsb vrednost | 0.1 °C termopar termopar T |
| Lsb vrednost | 0.3 °C termopar termopar J |
| Lsb vrednost | 0.325 °C termopar termopar K |
| Električna veza | 1 odvojivi vijčani priključni blok |
| Izolacija između kanala i interne elektronike | fotokapler |
| Impedansa ulaza | >= 1 MOhm termopar |
| Greška merenja | 0.2 % +/- 5 °C od pune skale pri 25 °C |
| Nelinearnost | +/- 0.2 %FS |
| Ukupna greška | +/-1 %FS |
| Napajanje | spoljašnje napajanje |
| Dopustivo trajno preopterećenje | +/- 7.5 V, tip analognog ulaza: termopar |
| Potrošnja struje | 30 mA pri 24 V DC spoljašnje |
| Potrošnja struje | 60 mA pri 5 V DC interno |
| Rezolucija analognog ulaza | 12 bitova |
| Period akvizicije | 200 ms po kanalu + 1 vreme ciklusa kontrolera |
| Masa proizvoda | 0.085 kg |
| Tip kabla | oklopljen kabl |
| Ograničenje napona napajanja | 20.4-28.8 V |
| Temperaturni koeficijent | +/-0.006 %FS/°C |
| Kompatibilnost grupe proizvoda | Twido |
| Kompatibilnost grupe proizvoda | Advantys OTB |
| [us] nazivni napon | 24 V DC |
| Trajanje uzorkovanja | 200 milisekundi |
| Tačnost ponavljanja | +/-0.5 %FS |
