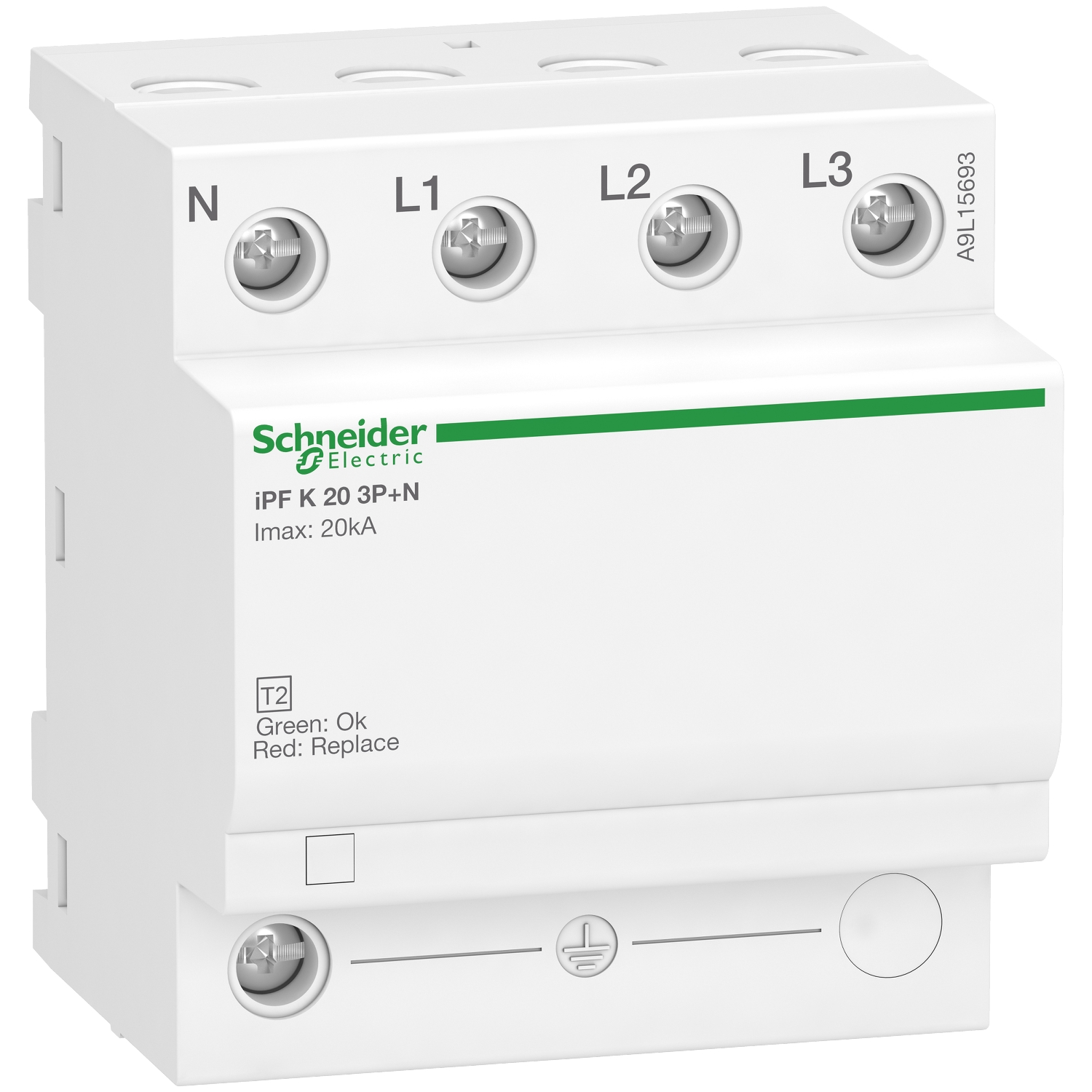

iPF K 20 modularni odvodnik prenapona – 3P + N – 340V
- Šifra proizvoda: A9L15693
- Kategorija: Acti 9 uređaji za zaštitu od prenapona - SPDs
| Broj polova | 3P + N |
|---|---|
| Kratko ime uređaja | iPF K |
| Tip proizvoda ili komponente | odvodnik prenapona |
| Tip odvodnika prenapona | tip 2 |
| Sistem uzemljenja | TN-S |
| Ime proizvoda | Acti 9 iPF K |
| Grupa proizvoda | Acti 9 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
18.641,78 rsd
- Opis proizvoda
Osnovne Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | EAC |
| Daljinska signalizacija | bez |
| Tip proizvoda ili komponente | odvodnik prenapona |
| Ime proizvoda | Acti 9 iPF K |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 3P + N |
| Grupa proizvoda | iPF K |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | TT |
| Sistem uzemljenja | TN-S |
| Grupa proizvoda | Acti 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iPF K |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | asimetrični režim: 5 kA (L/PE) |
| Nazivna struja pražnjenja | asimetrični režim: 5 kA (N/PE) |
| Nazivna struja pražnjenja | diferencijalni režim: 5 kA (L/N) |
| 9 mm redovi | 8 |
| Signal napona | 0.25 A/250 V AC 50/60 Hz |
| Maksimalna struja pražnjenja | asimetrični režim: 20 kA L/PE |
| Maksimalna struja pražnjenja | asimetrični režim: 20 kA N/PE |
| Maksimalna struja pražnjenja | diferencijalni režim: 20 kA L/N |
| Masa proizvoda | 420 g |
| Širina | 72 mm |
| Dubina | 69 mm |
| Tehnologija odvodnika prenapona | MOV + GDT |
| Visina | 81 mm |
| Tip klase odvodnika prenapona | tip 2 |
| [ut] privremeni prenapon | 337 V L/N 5 s podnošljivo |
| [ut] privremeni prenapon | 442 V L/PE 5 s podnošljivo |
| [ut] privremeni prenapon | 1200 V N/PE 200 ms podnošljivo |
| [ut] privremeni prenapon | 1453 V L/PE 200 ms podnošljivo |
| [uc] maksimalni stalni radni napon | asimetrični režim: 340 V L/PE |
| [uc] maksimalni stalni radni napon | asimetrični režim: 260 V N/PE |
| [uc] maksimalni stalni radni napon | diferencijalni režim: 340 V L/N |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 25-25 mm² kruti |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 16-16 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 16-16 mm² fleksibilni sa kablovskim završetkom |
| Dužina ogoljenog dela žice | 11 mm |
| Tip rastavljača | pridruženi prekidač iK60N 20 A kriva C – Icu 6 kA |
| Tip rastavljača | pridruženi osigurač gG 25 A – Icu 25 kA |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <1.5 kV tip 2 N/PE |
| Maksimalni [up] napon naponske zaštite | diferencijalni režim <1.1 kV tip 2 L/N |
| Kompatibilnost | iPF K 20 |
| [ue] nazivni napon | 230/400 V AC (+/- 10 %) pri 50/60 Hz |
| Boja | bela (RAL 9003) |
| Moment pritezanja | 3.5-3.5 N.m |
| Diferencijalna struja | 0.003 mA |
- Opis proizvoda
Osnovne Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | EAC |
| Daljinska signalizacija | bez |
| Tip proizvoda ili komponente | odvodnik prenapona |
| Ime proizvoda | Acti 9 iPF K |
| Tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 3P + N |
| Grupa proizvoda | iPF K |
| Standardi | IEC 61643-11:2011 |
| Sistem uzemljenja | TT |
| Sistem uzemljenja | TN-S |
| Grupa proizvoda | Acti 9 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iPF K |
Dopunske Informacije
| Način montaže | sistemom na klik (DIN šina) |
| Nazivna struja pražnjenja | asimetrični režim: 5 kA (L/PE) |
| Nazivna struja pražnjenja | asimetrični režim: 5 kA (N/PE) |
| Nazivna struja pražnjenja | diferencijalni režim: 5 kA (L/N) |
| 9 mm redovi | 8 |
| Signal napona | 0.25 A/250 V AC 50/60 Hz |
| Maksimalna struja pražnjenja | asimetrični režim: 20 kA L/PE |
| Maksimalna struja pražnjenja | asimetrični režim: 20 kA N/PE |
| Maksimalna struja pražnjenja | diferencijalni režim: 20 kA L/N |
| Masa proizvoda | 420 g |
| Širina | 72 mm |
| Dubina | 69 mm |
| Tehnologija odvodnika prenapona | MOV + GDT |
| Visina | 81 mm |
| Tip klase odvodnika prenapona | tip 2 |
| [ut] privremeni prenapon | 337 V L/N 5 s podnošljivo |
| [ut] privremeni prenapon | 442 V L/PE 5 s podnošljivo |
| [ut] privremeni prenapon | 1200 V N/PE 200 ms podnošljivo |
| [ut] privremeni prenapon | 1453 V L/PE 200 ms podnošljivo |
| [uc] maksimalni stalni radni napon | asimetrični režim: 340 V L/PE |
| [uc] maksimalni stalni radni napon | asimetrični režim: 260 V N/PE |
| [uc] maksimalni stalni radni napon | diferencijalni režim: 340 V L/N |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 25-25 mm² kruti |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 16-16 mm² fleksibilni |
| Povezivanje – priključci | tunelski priključak (gornji ili donji) 16-16 mm² fleksibilni sa kablovskim završetkom |
| Dužina ogoljenog dela žice | 11 mm |
| Tip rastavljača | pridruženi prekidač iK60N 20 A kriva C – Icu 6 kA |
| Tip rastavljača | pridruženi osigurač gG 25 A – Icu 25 kA |
| Maksimalni [up] napon naponske zaštite | asimetrični režim <1.5 kV tip 2 N/PE |
| Maksimalni [up] napon naponske zaštite | diferencijalni režim <1.1 kV tip 2 L/N |
| Kompatibilnost | iPF K 20 |
| [ue] nazivni napon | 230/400 V AC (+/- 10 %) pri 50/60 Hz |
| Boja | bela (RAL 9003) |
| Moment pritezanja | 3.5-3.5 N.m |
| Diferencijalna struja | 0.003 mA |
