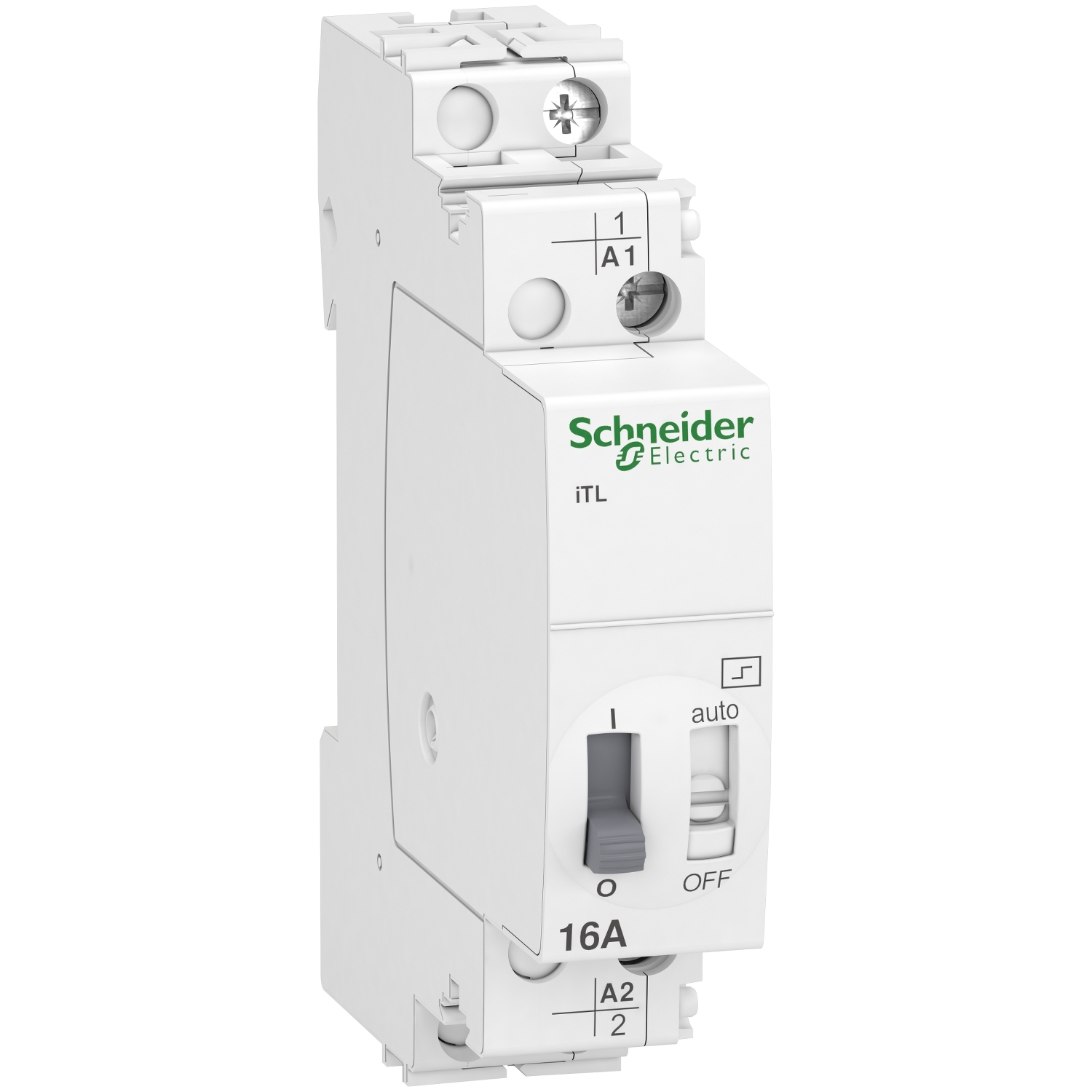

impulsni relej iTL – 1P – 1NO – 16A – kalem 110 VDC – 230..240 VAC 50/60Hz
- Šifra proizvoda: A9C30811
- Kategorija: Impulsni releji
| Broj polova | 1P |
|---|---|
| Kratko ime uređaja | iTL |
| Tip proizvoda ili komponente | impulsni relej |
| Ime proizvoda | Acti9 iTL |
| Napon upravljačkog kola | 110 V DC |
| Raspored kontakata | 1 NO |
| Grupa proizvoda | Acti9 |
| [in] nazivna struja | 16 A |
2.236,86 rsd
- Opis proizvoda
Acti9 iTL je modularni impulsni relej. Ovaj 1P uređaj poseduje 1 normalno otvoreni kontakt. Nazivna struja je 16A, 24VAC do 250VAC nazivnog napona i radi sa 230VAC do 240VAC ili 110VDC kontrolnim naponom. Električna izdržljivost ide do 200000 ciklusa za AC-21 ili 100000 ciklusa za AC-22. Frekvencija okidanja je 5 prekidačkih operacija/minuti ili 100 prekidačkih operacija/dan. Trajanje komande treba da bude između 50 ms do 1 s. Uglavnom se koristi za aplikacije upravljanja osvetljenjem. Ui nazivni napon izolacije je 440VAC. Uimp nazivni podnosivi impulsni napon je 6kV. Radna frekvencija je 50Hz ili 60Hz. Ugrađuje se na DIN šinu. Stepen zaprljanosti je 3. Prenaponska kategorija je IV. Dimenzije su (Š) 18mm x (V) 84mm x (D) 60mm. Stepen zaštite je IP20 i IP40 u ormanu. Radna temperatura je od -20°C do 50°C. This product is compliant with IEC/EN 60669-1 and IEC/EN 60669-2-2 standard.
| [in] nazivna struja | 16 A |
| Napon upravljačkog kola | 230…240 V AC 50/60 Hz |
| Napon upravljačkog kola | 110 V DC |
| Tip proizvoda ili komponente | impulsni relej |
| Ime proizvoda | Acti9 iTL |
| Raspored kontakata | 1 NO |
| Broj polova | 1P |
| Grupa proizvoda | iTL |
| Grupa proizvoda | Acti9 |
| Kratko ime uređaja | iTL |
| Tip mreže | AC |
| Primena uređaja | standardno |
| Mrežna frekvencija | 50/60 Hz |
| Total power losses | 0.6 W |
| Nosači za montažu | DIN šina |
| Lokalna signalizacija | ON/OFF očitavanje |
| Širina | 18 mm |
| Dubina | 60 mm |
| [ue] nazivni napon | 250 V AC 50/60 Hz |
| Tip daljinskog upravljanja | svetleći taster 3 mA |
| Dužina ogoljenog dela žice | 11 mm |
| Tip upravljanja | daljinsko i ručno upravljanje |
| Tip upravljanja | isključenje kalema |
| Trajanje impulsa | 50 ms…1 s |
| Način montiranja | fiksno |
| Power losses per pole | 0.6 W |
| Moment pritezanja | 1-1 N.m |
| Kompatibilnost grupe proizvoda | Acti 9 iATEt |
| Kompatibilnost grupe proizvoda | Acti 9 iATL4 |
| Kompatibilnost grupe proizvoda | Acti 9 iATLc |
| Kompatibilnost grupe proizvoda | Acti 9 iATLc+s |
| Kompatibilnost grupe proizvoda | Acti 9 iATLm |
| Kompatibilnost grupe proizvoda | Acti 9 iATLs |
| Kompatibilnost grupe proizvoda | Acti 9 iATLz |
| Kompatibilnost grupe proizvoda | Acti 9 iETL iTL 16 |
| Kompatibilnost grupe proizvoda | Acti 9 iATLc+c |
| Kompatibilnost grupe proizvoda | Acti 9 iATL24 |
| 9 mm redovi | 2 |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| Visina | 84 mm |
| Povezivanje – priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 0.5-4 mm² kruti |
| Povezivanje – priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 0.5-4 mm² kruti sa |
| Povezivanje – priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 1-4 mm² fleksibilni |
| Povezivanje – priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 1-4 mm² fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² kruti |
| Povezivanje – priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² kruti sa |
| Povezivanje – priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² fleksibilni |
| Povezivanje – priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² fleksibilni sa kablovskim završetkom |
| Frekvencija preklapanja | 100 prekidačkih operacija/dan |
| Frekvencija preklapanja | 5 prekidačkih operacija/min |
| Tip kontrolnog signala | impuls |
| Električna trajnost | AC-21: 200000 ciklusa |
| Električna trajnost | AC-22: 100000 ciklusa |
| Kompatibilnost | iTL |
- Opis proizvoda
Acti9 iTL je modularni impulsni relej. Ovaj 1P uređaj poseduje 1 normalno otvoreni kontakt. Nazivna struja je 16A, 24VAC do 250VAC nazivnog napona i radi sa 230VAC do 240VAC ili 110VDC kontrolnim naponom. Električna izdržljivost ide do 200000 ciklusa za AC-21 ili 100000 ciklusa za AC-22. Frekvencija okidanja je 5 prekidačkih operacija/minuti ili 100 prekidačkih operacija/dan. Trajanje komande treba da bude između 50 ms do 1 s. Uglavnom se koristi za aplikacije upravljanja osvetljenjem. Ui nazivni napon izolacije je 440VAC. Uimp nazivni podnosivi impulsni napon je 6kV. Radna frekvencija je 50Hz ili 60Hz. Ugrađuje se na DIN šinu. Stepen zaprljanosti je 3. Prenaponska kategorija je IV. Dimenzije su (Š) 18mm x (V) 84mm x (D) 60mm. Stepen zaštite je IP20 i IP40 u ormanu. Radna temperatura je od -20°C do 50°C. This product is compliant with IEC/EN 60669-1 and IEC/EN 60669-2-2 standard.
| [in] nazivna struja | 16 A |
| Napon upravljačkog kola | 230…240 V AC 50/60 Hz |
| Napon upravljačkog kola | 110 V DC |
| Tip proizvoda ili komponente | impulsni relej |
| Ime proizvoda | Acti9 iTL |
| Raspored kontakata | 1 NO |
| Broj polova | 1P |
| Grupa proizvoda | iTL |
| Grupa proizvoda | Acti9 |
| Kratko ime uređaja | iTL |
| Tip mreže | AC |
| Primena uređaja | standardno |
| Mrežna frekvencija | 50/60 Hz |
| Total power losses | 0.6 W |
| Nosači za montažu | DIN šina |
| Lokalna signalizacija | ON/OFF očitavanje |
| Širina | 18 mm |
| Dubina | 60 mm |
| [ue] nazivni napon | 250 V AC 50/60 Hz |
| Tip daljinskog upravljanja | svetleći taster 3 mA |
| Dužina ogoljenog dela žice | 11 mm |
| Tip upravljanja | daljinsko i ručno upravljanje |
| Tip upravljanja | isključenje kalema |
| Trajanje impulsa | 50 ms…1 s |
| Način montiranja | fiksno |
| Power losses per pole | 0.6 W |
| Moment pritezanja | 1-1 N.m |
| Kompatibilnost grupe proizvoda | Acti 9 iATEt |
| Kompatibilnost grupe proizvoda | Acti 9 iATL4 |
| Kompatibilnost grupe proizvoda | Acti 9 iATLc |
| Kompatibilnost grupe proizvoda | Acti 9 iATLc+s |
| Kompatibilnost grupe proizvoda | Acti 9 iATLm |
| Kompatibilnost grupe proizvoda | Acti 9 iATLs |
| Kompatibilnost grupe proizvoda | Acti 9 iATLz |
| Kompatibilnost grupe proizvoda | Acti 9 iETL iTL 16 |
| Kompatibilnost grupe proizvoda | Acti 9 iATLc+c |
| Kompatibilnost grupe proizvoda | Acti 9 iATL24 |
| 9 mm redovi | 2 |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| Visina | 84 mm |
| Povezivanje – priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 0.5-4 mm² kruti |
| Povezivanje – priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 0.5-4 mm² kruti sa |
| Povezivanje – priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 1-4 mm² fleksibilni |
| Povezivanje – priključci | upravljačko kolo: tunelski priključci 1 kabl(ovi) 1-4 mm² fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² kruti |
| Povezivanje – priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² kruti sa |
| Povezivanje – priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² fleksibilni |
| Povezivanje – priključci | kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² fleksibilni sa kablovskim završetkom |
| Frekvencija preklapanja | 100 prekidačkih operacija/dan |
| Frekvencija preklapanja | 5 prekidačkih operacija/min |
| Tip kontrolnog signala | impuls |
| Električna trajnost | AC-21: 200000 ciklusa |
| Električna trajnost | AC-22: 100000 ciklusa |
| Kompatibilnost | iTL |
