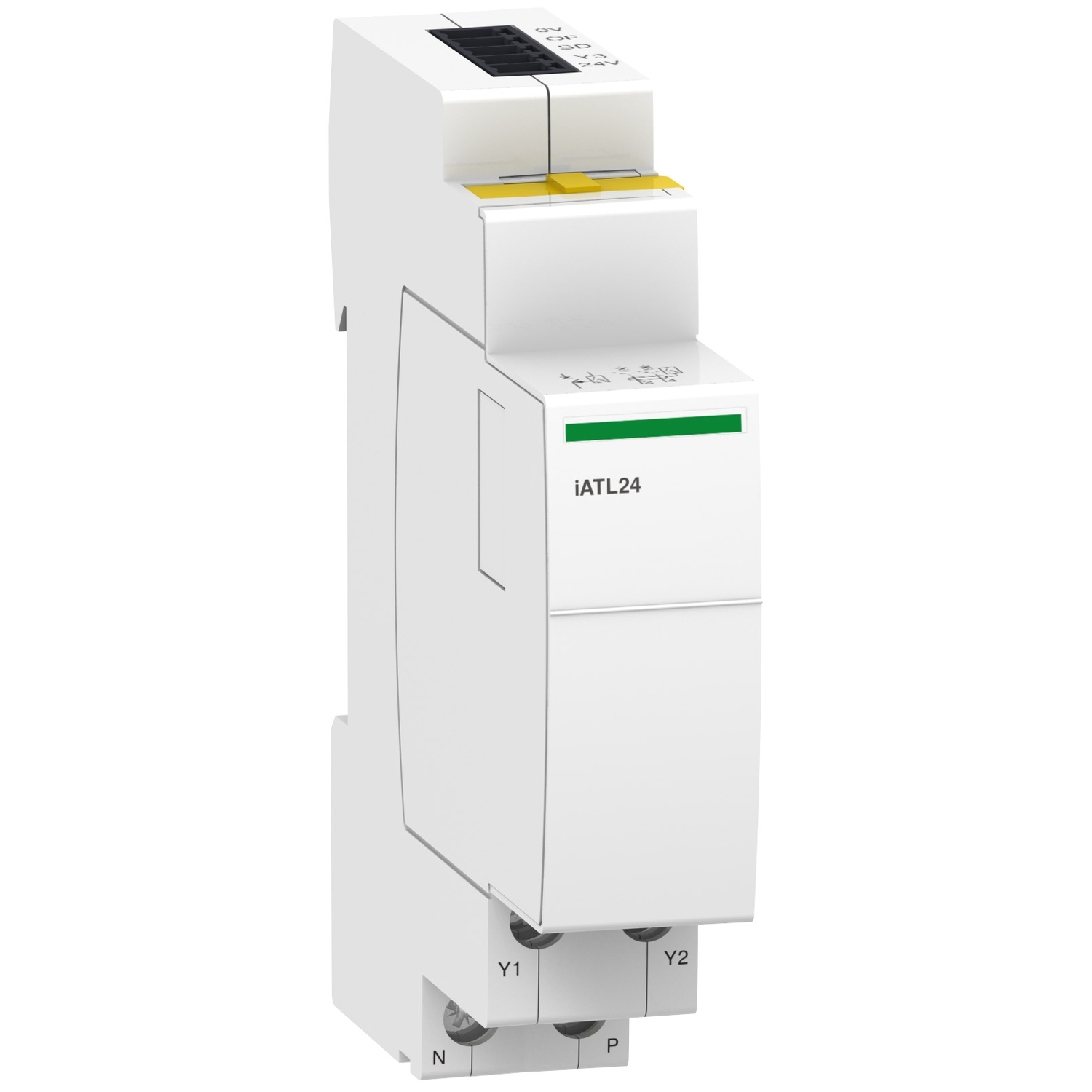

iATL – 24V DC kontrolni i pomoćni kontakt 1 NO sa Ti24 konektorom
- Šifra proizvoda: A9C15424
- Kategorija: Acti 9 releji i upravljanje osvetljenjem
| Kratko ime uređaja | iATL24 |
|---|---|
| Tip proizvoda ili komponente | pomoćni kontakti za upravljanje i indikaciju |
| Napon upravljačkog kola | 24 V DC uzlazna ivica |
| Grupa proizvoda | Acti9 |
5.129,04 rsd
- Opis proizvoda
Osnovne Informacije
| Napon upravljačkog kola | 230 V AC 50/60 Hz impuls >= 200 ms |
| Napon upravljačkog kola | 24 V DC silazna ivica |
| Napon upravljačkog kola | 24 V DC uzlazna ivica |
| Tip proizvoda ili komponente | pomoćni kontakti za upravljanje i indikaciju |
| Signal napona | 24 V DC: +/- 20% 0.002…0.1 A |
| Signalni kontakt | 1 NO |
| [us] nazivni napon | 230 V AC pri 50/60 Hz |
| Grupa proizvoda | Acti 9 |
| Grupa proizvoda | Acti9 |
| Kratko ime uređaja | iATL24 |
Dopunske Informacije
| Ponašanje pri podnaponu | bez otvaranja u slučaju gubitka 24 V DC napajanja |
| Nosači za montažu | DIN šina |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iTL iTL |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iTL iTLi |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iTL iTLs |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iTL iTLc |
| 9 mm redovi | 2 |
| Maksimalna potrošnja u w | 1 W |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Povezivanje – priključci | napajanja: tunelski priključci 1 kabl 0.5-10 mm² – krutost kabla: kruti |
| Povezivanje – priključci | napajanja: tunelski priključci 1 kabl 0.5-6 mm² – krutost kabla: fleksibilni |
| Povezivanje – priključci | napajanja: tunelski priključci 1 kabl 0.5-4 mm² – krutost kabla: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl 0.5-2.5 mm² – krutost kabla: kruti |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl 0.5-2.5 mm² – krutost kabla: fleksibilni |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl 0.5-2.5 mm² – krutost kabla: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | Ti24 interfejs: priključak na oprugu Ti24 2 kabl 0.5-1.5 mm² – krutost kabla: kruti |
| Povezivanje – priključci | Ti24 interfejs: priključak na oprugu Ti24 1 kabl 0.5-1.5 mm² – krutost kabla: fleksibilni |
| [ui] nazivni napon izolacije | 250 V AC 50/60 Hz |
| Širina | 18 mm |
| Segment tržišta | male komercijalne zgrade |
| Dubina | 68 mm |
| Visina | 81 mm |
| Otpornost na mikroprekide | 10 milisekundi |
| Razvodni blok češljaste sabirnice | donji: DA |
| Razvodni blok češljaste sabirnice | gornji: NE |
| Dužina ogoljenog dela žice | napajanja: 9 mm for donji connection |
| Dužina ogoljenog dela žice | ulaz: 9 mm for donji connection |
| Dužina ogoljenog dela žice | Ti24 interfejs: 10 mm for gornji connection |
| Tip upravljanja | daljinsko upravljanje |
| Način montiranja | fiksno, levo od CT |
| Električna trajnost | 250000 ciklusa u skladu sa IEC 60947-5-1 |
| Kompatibilnost | iATL24 |
| Boja | bela |
| Moment pritezanja | napajanja: 1-1 N.m donji |
| Moment pritezanja | ulaz: 1-1 N.m donji |
| Kompatibilnost proizvoda | Acti 9 Smartlink |
| Kompatibilnost proizvoda | iTL (32 A) – 230/240 V 50 Hz |
| Kompatibilnost proizvoda | iTL (16 A) – 230/240 V 50 Hz |
- Opis proizvoda
Osnovne Informacije
| Napon upravljačkog kola | 230 V AC 50/60 Hz impuls >= 200 ms |
| Napon upravljačkog kola | 24 V DC silazna ivica |
| Napon upravljačkog kola | 24 V DC uzlazna ivica |
| Tip proizvoda ili komponente | pomoćni kontakti za upravljanje i indikaciju |
| Signal napona | 24 V DC: +/- 20% 0.002…0.1 A |
| Signalni kontakt | 1 NO |
| [us] nazivni napon | 230 V AC pri 50/60 Hz |
| Grupa proizvoda | Acti 9 |
| Grupa proizvoda | Acti9 |
| Kratko ime uređaja | iATL24 |
Dopunske Informacije
| Ponašanje pri podnaponu | bez otvaranja u slučaju gubitka 24 V DC napajanja |
| Nosači za montažu | DIN šina |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iTL iTL |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iTL iTLi |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iTL iTLs |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iTL iTLc |
| 9 mm redovi | 2 |
| Maksimalna potrošnja u w | 1 W |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Povezivanje – priključci | napajanja: tunelski priključci 1 kabl 0.5-10 mm² – krutost kabla: kruti |
| Povezivanje – priključci | napajanja: tunelski priključci 1 kabl 0.5-6 mm² – krutost kabla: fleksibilni |
| Povezivanje – priključci | napajanja: tunelski priključci 1 kabl 0.5-4 mm² – krutost kabla: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl 0.5-2.5 mm² – krutost kabla: kruti |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl 0.5-2.5 mm² – krutost kabla: fleksibilni |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl 0.5-2.5 mm² – krutost kabla: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | Ti24 interfejs: priključak na oprugu Ti24 2 kabl 0.5-1.5 mm² – krutost kabla: kruti |
| Povezivanje – priključci | Ti24 interfejs: priključak na oprugu Ti24 1 kabl 0.5-1.5 mm² – krutost kabla: fleksibilni |
| [ui] nazivni napon izolacije | 250 V AC 50/60 Hz |
| Širina | 18 mm |
| Segment tržišta | male komercijalne zgrade |
| Dubina | 68 mm |
| Visina | 81 mm |
| Otpornost na mikroprekide | 10 milisekundi |
| Razvodni blok češljaste sabirnice | donji: DA |
| Razvodni blok češljaste sabirnice | gornji: NE |
| Dužina ogoljenog dela žice | napajanja: 9 mm for donji connection |
| Dužina ogoljenog dela žice | ulaz: 9 mm for donji connection |
| Dužina ogoljenog dela žice | Ti24 interfejs: 10 mm for gornji connection |
| Tip upravljanja | daljinsko upravljanje |
| Način montiranja | fiksno, levo od CT |
| Električna trajnost | 250000 ciklusa u skladu sa IEC 60947-5-1 |
| Kompatibilnost | iATL24 |
| Boja | bela |
| Moment pritezanja | napajanja: 1-1 N.m donji |
| Moment pritezanja | ulaz: 1-1 N.m donji |
| Kompatibilnost proizvoda | Acti 9 Smartlink |
| Kompatibilnost proizvoda | iTL (32 A) – 230/240 V 50 Hz |
| Kompatibilnost proizvoda | iTL (16 A) – 230/240 V 50 Hz |
