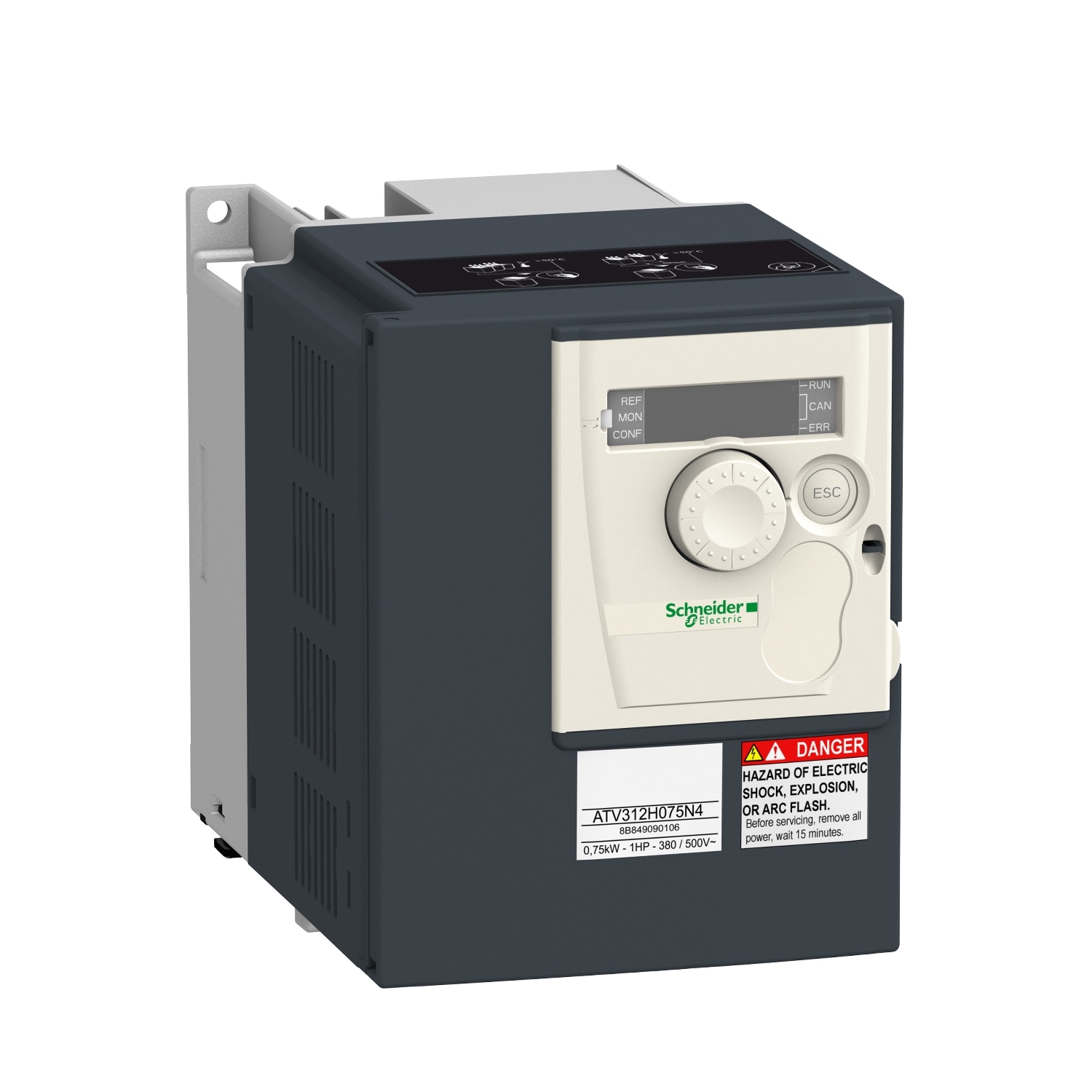

frekv. regulator ATV312 – 0.75kW – 2.4kVA – 41W – 380..500 V- trofazno napajanje
- Šifra proizvoda: ATV312H075N4
- Kategorija: Procesni frekventni regulatori
| Ip stepen zaštite | IP41 na gornjem delu |
|---|---|
| Linijska struja | 2.7 A pri 500 V |
| Namena proizvoda | asinhroni motori |
| Opciona kartica | komunikaciona kartica za Profibus DP |
| Prividna snaga | 2.4 kVA |
| Snaga motora kw | 0.75 kW |
| Tip proizvoda ili komponente | frekventni regulator |
| Specifične primene proiz | jednostavna mašina |
| Broj faza mreže | trofazne |
| Grupa proizvoda | Altivar 312 |
- Opis proizvoda
Osnovne Informacije
| Namena proizvoda | asinhroni motori |
| Linijska struja | 3.6 A pri 380 V, Isc = 5 kA |
| Linijska struja | 2.7 A pri 500 V |
| Profil upravljanja asinhronim motorom | fluks vektorska kontrola bez senzora sa PWM-om |
| Profil upravljanja asinhronim motorom | fabričko podešavanje : konstantni moment |
| Tip proizvoda ili komponente | frekventni regulator |
| Ime komponente | ATV312 |
| Broj faza mreže | trofazne |
| Protokol komunikacionog porta | CANopen |
| Protokol komunikacionog porta | Modbus |
| Opseg brzina | 1-50 |
| Specifične primene proizvoda | jednostavna mašina |
| Prividna snaga | 2.4 kVA |
| Snaga motora hp | 1 hp |
| Frekvencija napajanja | 50…60 Hz – 5…5 % |
| Opciona kartica | komunikaciona kartica za CANopen daisy chain |
| Opciona kartica | komunikaciona kartica za DeviceNet |
| Opciona kartica | komunikaciona kartica za Fipio |
| Opciona kartica | komunikaciona kartica za Modbus TCP |
| Opciona kartica | komunikaciona kartica za Profibus DP |
| Grupa proizvoda | Altivar 312 |
| Električna veza | Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6 priključak 2.5-2.5 mm² AWG 14 |
| Električna veza | L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- priključak 5-5 mm² AWG 10 |
| Snaga motora kw | 0.75 kW |
| Snaga disipacije u w | 41 W pri nazivnom opterećenju |
| Maksimalna prelazna struja | 3.5 A za 60 s |
| [us] nazivni napon napajanja | 380…500 V – 15…10 % |
| Način spajanja | sa hladnjakom |
| Ip stepen zaštite | IP20 na gornjem delu bez zaštitnih pločica |
| Ip stepen zaštite | IP21 na priključcima |
| Ip stepen zaštite | IP31 na gornjem delu |
| Ip stepen zaštite | IP41 na gornjem delu |
| Emc filter | integrisani |
| Napajanje | interno napajanje za digitalne ulaze: 19…30 V pri <100 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| Napajanje | interno napajanje za potenciometar (2.2 do 10 kΩ): 10…10.8 V pri <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
Dopunske Informacije
| Struja linijskog kratkog spoja isc | 5 kA |
| Mrežna frekvencija | 47.5…63 Hz |
| Logika digitalnog ulaza | digitalni ulaz nije ožičen (LI1…LI4), < 13 V (stanje 1) |
| Logika digitalnog ulaza | negativna logika (source) (LI1…LI6), > 19 V (stanje 0) |
| Logika digitalnog ulaza | pozitivna logika (source) (LI1…LI6), < 5 V (stanje 0), > 11 V (stanje 1) |
| Tip digitalnih izlaza | podesiva funkcija releja: (R1A, R1B, R1C) 1 NO + 1 NC – 100000 ciklusa |
| Tip digitalnih izlaza | podesiva funkcija releja: (R2A, R2B) NC – 100000 ciklusa |
| Tip analognog izlaza | AOC podesiva struja: 0…20 mA, impedansa: 800 Ω, rezolucija: 8 bitova |
| Tip analognog izlaza | AOV podesivi napon: 0…10 V, impedansa: 470 Ω, rezolucija: 8 bitova |
| Maksimalna struja preklapanja | R1-R2: 2 A pri 250 V AC induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi |
| Maksimalna struja preklapanja | R1-R2: 2 A pri 30 V DC induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi |
| Maksimalna struja preklapanja | R1-R2: 5 A pri 250 V AC rezistivno opterećenje, cos phi = 1 i L/R = 0 milisekundi |
| Maksimalna struja preklapanja | R1-R2: 5 A pri 30 V DC rezistivno opterećenje, cos phi = 1 i L/R = 0 milisekundi |
| Otpornost izolacije | >= 500 mOhm 500 V DC tokom 1 minuta |
| Vreme odziva | AOV, AOC 8 ms za analogni |
| Vreme odziva | R1A, R1B, R1C, R2A, R2B 8 ms za digitalni |
| Masa proizvoda | 1.8 kg |
| Rezolucija frekvencije | analogni ulaz: 0.1…100 Hz |
| Rezolucija frekvencije | displej: 0.1 Hz |
| Prekidačka frekvencija | 2…16 kHz podesivo |
| Broj analognih ulaza | 3 |
| Kompenzacija klizanja motora | podesiva |
| Kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| Kompenzacija klizanja motora | može se ukinuti |
| Broj digitalnih izlaza | 2 |
| Podešavanje petlje | PI regulator frekvencije |
| Brzina prenosa | 10, 20, 50, 125, 250, 500 kbps ili 1 Mbps za CANopen |
| Brzina prenosa | 4800, 9600 ili 19200 bps za Modbus |
| Broj digitalnog ulaza | 6 |
| Lokalna signalizacija | zanapona frekventnog regulatora: 1 LED (crvena) |
| Lokalna signalizacija | zaCANopen status komunikacije: četiri 7-segmentna displeja |
| Greška linearnosti | +/- 0.2 % za izlaz |
| Broj adresa | 1-127 za CANopen |
| Broj adresa | 1-247 za Modbus |
| Širina | 107 mm |
| Tip analognog ulaza | AI1 podesivi napon 0…10 V, ulazni napon 30 V maksimalno, impedansa: 30000 Ohm |
| Tip analognog ulaza | AI2 podesivi napon +/- 10 V, ulazni napon 30 V maksimalno, impedansa: 30000 Ohm |
| Tip analognog ulaza | AI3 podesiva struja 0…20 mA, impedansa: 250 Ω |
| Dubina | 152 mm |
| Trajanje uzorkovanja | AI1, AI2, AI3: 8 milisekundi analogni |
| Trajanje uzorkovanja | LI1…LI6: 4 milisekundi digitalni |
| Visina | 143 mm |
| Rampe ubrzanja i usporenja | S, U ili korisnički definisano |
| Rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.1 do 999.9 s |
| Vremenska konstanta | 5 milisekundi za promenu reference |
| Poruka za prenos | RTU |
| Prelazni nadmoment | 170-200 % nazivnog momenta |
| Izlazna frekvencija | 0-500 Hz |
| Označavanje | CE |
| Tip priključka | 1 RJ45 za Modbus/CANopen |
| Broj frekventnih regulatora | 127 za CANopen |
| Broj frekventnih regulatora | 31 za Modbus |
| Tip digitalnih ulaza | LI1…LI6) podesivi pri 24 V, 0-100 mA za PLC, impedansa: 3500 Ω |
| Ograničenje napona napajanja | 323-550 V |
| Minimalna struja preklapanja | R1-R2 10 mA pri 5 V DC |
| Broj analognih izlaza | 1 |
| Fizički interfejs | RS485 multidrop serijska veza |
| Izolacija | električna između napajanja i upravljanja |
| Izlazni napon | <= napon napajanja |
| Radni položaj | vertikalno +/- 10 stepeni |
| Nazivna prekidačka frekvencija | 4 kHz |
| Kočenje do mirovanja | sa ubacivanjem DC struje |
| Moment pritezanja | Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6: 0.6-0.6 N.m |
| Moment pritezanja | L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 1.2-1.2 N.m |
| Stalna izlazna struja | 2.3 A pri 4 kHz |
| Tip zaštite | zaštita od gubitka ulazne faze: frekventni regulator |
| Tip zaštite | prenapon i podnapon napajanja sigurnosno kolo: frekventni regulator |
| Tip zaštite | gubitak faze napajanja sigurnosna funkcija, za trofazno napajanje: frekventni regulator |
| Tip zaštite | gubitak faza motora: frekventni regulator |
| Tip zaštite | prekostrujna između izlazne faze i uzemljenja (samo po pokretanju): frekventni regulator |
| Tip zaštite | zaštita od pregrevanja: frekventni regulator |
| Tip zaštite | kratki spoj između faza motora: frekventni regulator |
| Tip zaštite | termička zaštita: motor |
| Moment kočenja | 150 % tokom 60 s sa kočionim otpornikom |
| Moment kočenja | 100 % sa kočionim otpornikom neprekidno |
| Moment kočenja | 150 % bez kočionog otpornika |
